Тромбон СОРС-ВС — устройства вызова для МГН (ВС-К, ВС-С, ВС-Д, ВС-СК, ВС-КС)

Компонент системы «Тромбон СОРС»: устройство вызова диспетчера и сброса сигнала для маломобильных групп населения, работает совместно с абонентским вызывным устройством «Тромбон СОРС-АВУ».

Модели семейства

СОРС-ВС-Кустройство вызова с кнопкой.

Потребление	не более 0,1 Вт
Порт	аналоговый, для связи с Тромбон СОРС-АВУ
Длина линии связи с АВУ	не более 20 м
Габариты	не более 80×98×70 мм
Масса	не более 0,4 кг
Материал корпуса	пластик
Температура	0…+40 °C
Защита	IP54

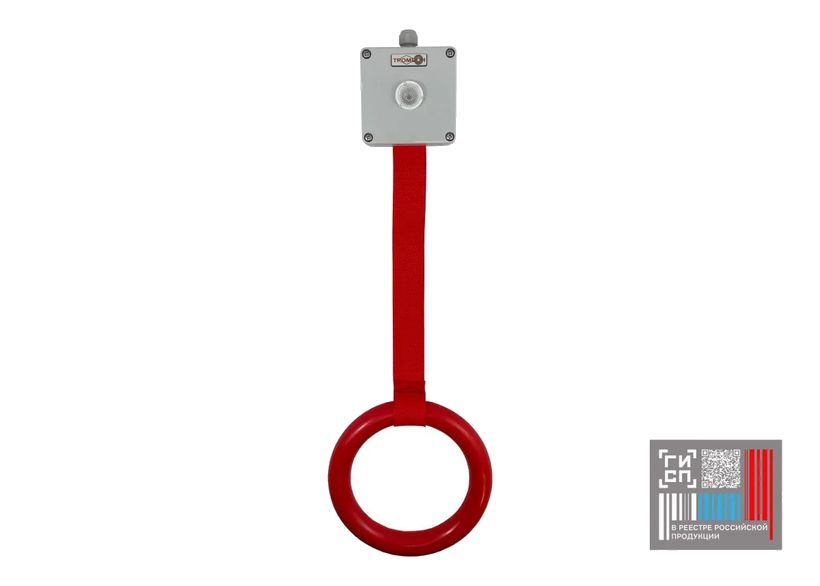

СОРС-ВС-С исполнение К/Тустройство вызова со стропой и ручкой; К — ручка в форме кольца, Т — ручка треугольной формы.

Потребление	не более 0,1 Вт
Порт	аналоговый, для связи с Тромбон СОРС-АВУ
Длина линии связи с АВУ	не более 20 м
Габариты	не более 80×98×60 мм (без стропы с ручкой)
Длина стропы	0,4 м (с учётом пластиковой ручки)
Масса	не более 0,4 кг
Материал корпуса	пластик
Температура	0…+40 °C
Защита	IP54

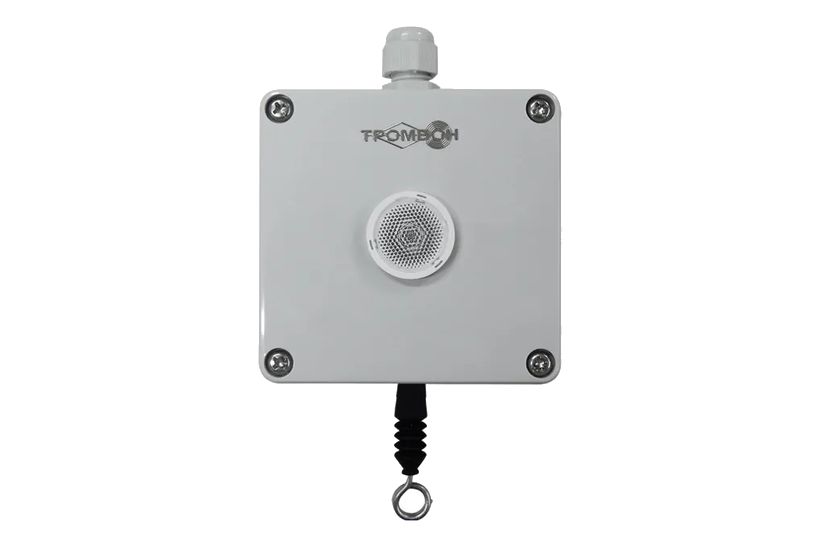

СОРС-ВС-Дустройство вызова для душевой МГН, шнур с двумя захватами под потолком, IP65.

Потребление	не более 0,1 Вт
Порт	аналоговый, для связи с Тромбон СОРС-АВУ
Длина линии связи с АВУ	не более 20 м
Габариты	не более 80×160×60 мм (без шнура, гермоввода и штока)
Длина шнура вызова в сборе	не менее 3 м
Количество захватов	2 шт.
Масса без шнура и захватов	не более 0,4 кг
Материал корпуса	пластик
Температура	0…+40 °C
Защита	IP65

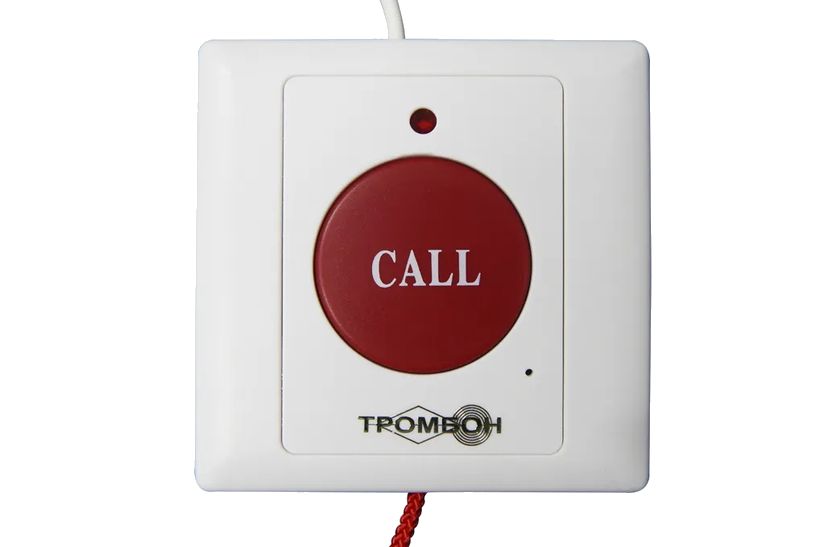

СОРС-ВС-СКкомбинированное устройство: кнопочное и шнуровое включение вызова в одном плоском корпусе.

Потребление	не более 0,1 Вт
Порт	аналоговый, для связи с Тромбон СОРС-АВУ
Длина линии связи с АВУ	не более 20 м
Габариты	не более 86×86×8 мм (без шнура)
Длина шнура	не менее 800 мм
Масса	не более 0,1 кг
Материал корпуса	пластик
Температура	0…+40 °C
Защита	IP54

СОРС-ВС-КСустройство со стропой, кнопкой вызова/сброса с подсветкой и разъёмом для выносной кнопки (в т.ч. для системы «Тромбон СОРС-Мед»).

Потребление	ток не более 5 мА
Порт	1, аналоговый, для связи с Тромбон СОРС-АВУ
Длина линии связи с АВУ	не более 30 м
Габариты	не более 80×98×70 мм (без стропы с ручкой)
Длина стропы	0,4 м (с учётом пластиковой ручки)
Масса	не более 0,4 кг
Материал корпуса	пластик
Температура	0…+40 °C
Защита	IP54

Как это работает и подключается

ВС-К и ВС-С рассчитаны на совместную работу с абонентскими вызывными устройствами «Тромбон СОРС-АВУ» различных исполнений; схема подключения — в руководстве на конкретный тип АВУ.

Монтаж

Устройство облегчает вызов диспетчера людьми с ограниченными возможностями, а также сброс сигнала вызова.

Примеры

Санузел/комната для МГН

Паспорт указывает установку в помещении, организованном для маломобильных групп населения, или на входе в такое помещение.

Частые вопросы

Чем отличаются ВС-К и ВС-С?

ВС-К — устройство с кнопкой, ВС-С — со стропой и ручкой (кольцо в исполнении К, треугольник в исполнении Т); электрические характеристики и защита IP54 у обоих совпадают.

Нюансы и грабли

В обоих паспортах напряжение питания указано «по линии связи от Тромбон СОРС-ЛБС» (12–38 В), а порт и длина линии связи (20 м) в тех же паспортах описаны для соединения с «Тромбон СОРС-АВУ» — паспорта не поясняют это расхождение, реальная схема подключения — по РЭ на конкретный АВУ.

Документация

Тромбон — Устройство вызова «Тромбон СОРС-ВС-К», паспорт ДВТР.425621.012ПС
Тромбон — Устройство вызова «Тромбон СОРС-ВС-С» исполнение К, исполнение Т, паспорт ДВТР.425621.024ПС
Тромбон — Устройство вызова «Тромбон СОРС-ВС-Д», паспорт ДВТР.425621.027ПС
Тромбон — Устройство вызова «Тромбон СОРС-ВС-СК», паспорт ДВТР.425621.028ПС
Тромбон — Устройство вызова «Тромбон СОРС-ВС-КС», паспорт ДВТР.425621.035ПС
