Тромбон · напольные стойки для вызывных устройств МГН

Стойка вызывных устройств Тромбон — напольная опора для кнопок вызова МГН, с козырьком и без

Стальная напольная стойка для вызывных устройств и кнопок помощи в зонах МГН — на парковках или там, где стены рядом нет. Есть исполнение с козырьком от засветки и осадков и без него.

Модели семейства

Стойка с козырькомнапольная стойка с защитным козырьком, ЮРСТ.301421.001ПС

Материал	сталь
Монтаж	напольный
Габариты стойки	не более 1265×200×305 мм
Площадка с козырьком	142×182 мм
Основание	170×200 мм
Масса	не более 5,5 кг

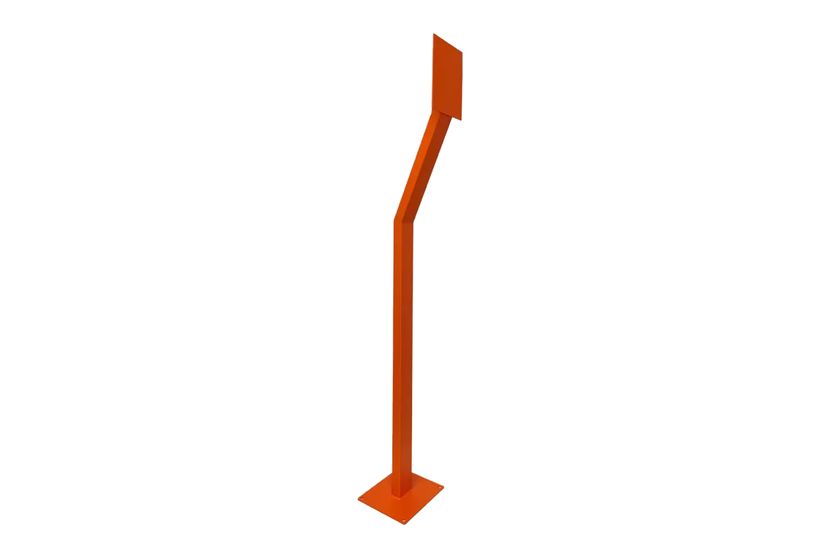

Стойка без козырьканапольная стойка без защитного козырька, ЮРСТ.301421.002ПС

Материал	сталь
Монтаж	напольный
Габариты стойки	не более 1263×200×222 мм
Площадка без козырька	182×142 мм
Основание	170×200 мм
Масса	не более 5,5 кг

Как это работает и подключается

Стойка предназначена для установки вызывных устройств и кнопок вызова помощи в зонах МГН; поставляется в собранном виде.
Монтаж — на отверстия крепления основания стойки к поверхности пола; кабель прокладывается из закладных в фундаменте в полость стойки.

Монтаж

Стойка монтируется на подготовленные в фундаменте закладные и отверстия крепления основания; кабель от вызывного устройства заводится через полость стойки снизу.
Транспортировать в упаковке, крытым транспортом; хранить в упаковке производителя в помещении, защищённом от влажности, кислот, щелочей и коррозионных газов.

Примеры

Кнопка вызова на парковке для МГН

Стойка ставится на закладные в фундаменте, кабель заводится в её полости снизу, сверху на площадке крепится вызывное устройство.

Частые вопросы

Чем два исполнения отличаются друг от друга?

Высотой и площадкой наверху: у исполнения с козырьком площадка 142×182 мм под защитным козырьком от засветки и осадков, у исполнения без козырька площадка 182×142 мм без него; масса и основание (170×200 мм) у обоих одинаковые.

Нюансы и грабли

В паспорте исполнения «без козырька» есть текстовая опечатка — там же написано «Стойка оснащена защитным козырьком от засветки и атмосферных осадков», хотя по названию и габаритам площадки (182×142 мм без козырька) речь именно об исполнении без козырька; ориентироваться на название изделия и таблицу габаритов, а не на этот абзац назначения.

Документация

Тромбон — Стойка вызывных устройств (с козырьком), паспорт ЮРСТ.301421.001ПС
Тромбон — Стойка вызывных устройств (без козырька), паспорт ЮРСТ.301421.002ПС
