Сборно-разборный напольный корпус 19" для электронного, сетевого и коммутационного оборудования низкого напряжения с защитой от несанкционированного доступа. Двери — по выбору заказчика.
Модели семейства
ТШ-186060Ч5напольный шкаф 18U, каркас из двух несущих рам, дна и крыши.
Габариты корпуса
600×947×600 мм
Полезная глубина
506 мм
Нагрузка
до 800 кг при распределённой нагрузке
Замки дверей
одноточечные с поворотной ручкой (по заказу трёхточечные), установка правосторонняя
ТШ-256060Ч6напольный шкаф 25U — иной каркас: 4 опорные стойки вместо 2 рам, регулируемые полки 500 мм.
Габариты корпуса
600×1153×600 мм
Полезная глубина
506 мм
Нагрузка
до 500 кг при распределённой нагрузке
Заземление
провода заземления — опция (не входят в базовый комплект)
Замки дверей
одноточечные (по заказу с поворотной ручкой)
ТШ-306060Ч7напольный шкаф 30U, каркас из двух несущих рам, дна и крыши.
Габариты корпуса
600×1467×600 мм
Полезная глубина
506 мм
Нагрузка
до 800 кг при распределённой нагрузке
Замки дверей
одноточечные с поворотной ручкой (по заказу трёхточечные), установка правосторонняя
ТШ-326060Ч8напольный шкаф 32U, каркас из двух несущих рам, дна и крыши.
Габариты корпуса
600×1565×600 мм
Полезная глубина
506 мм
Нагрузка
до 800 кг при распределённой нагрузке
Замки дверей
одноточечные с поворотной ручкой (по заказу трёхточечные), установка правосторонняя

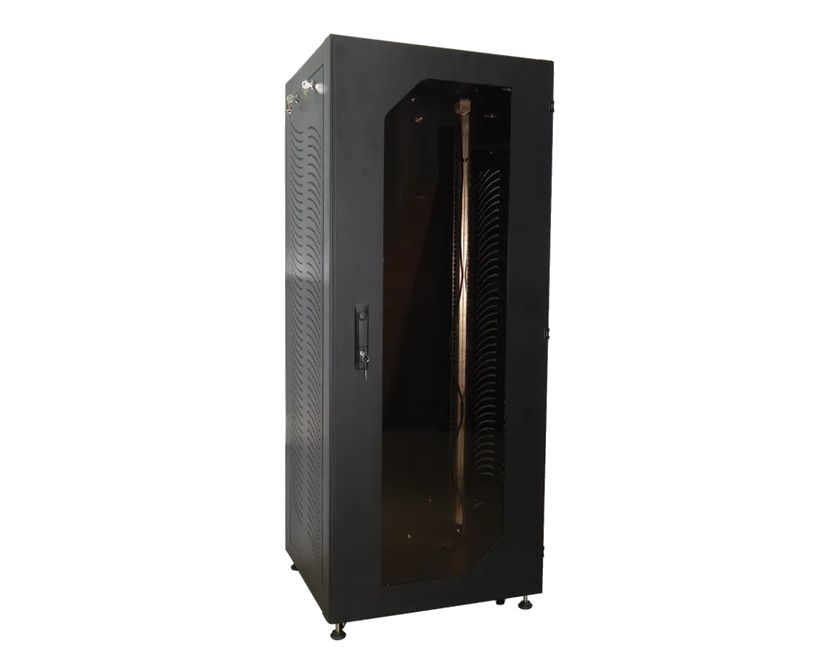

ТШ-386060Ч10напольный шкаф 38U, каркас из двух несущих рам, дна и крыши.
Габариты корпуса
600×1822×600 мм
Полезная глубина
506 мм
Нагрузка
до 800 кг при распределённой нагрузке
Замки дверей
одноточечные с поворотной ручкой (по заказу трёхточечные), установка правосторонняя
ТШ-426060Ч11напольный шкаф 42U, каркас из двух несущих рам, дна и крыши.
Габариты корпуса
600×2014×600 мм
Полезная глубина
506 мм
Нагрузка
до 800 кг при распределённой нагрузке
Замки дверей
одноточечные с поворотной ручкой (по заказу трёхточечные), установка правосторонняя
ТШ-476060Ч13напольный шкаф 47U со стеклянной дверью, вентилятором и термостатом в комплекте, паспорт ЮРСТ.301445.001ПС.
Габариты корпуса
не более 600×600 мм (47U)
Защита
IP20
Материал
холоднокатаная сталь, порошковая окраска
Дверь
стеклянная, с замком-ручкой
Комплект
вентиляторный блок 1 вентилятор в крышку, термостат шкафной механический с кронштейном, 2 блока розеток 19" 1U 16А 8 розеток, 13 регулируемых полок 400 мм, 13 фальшпанелей 19"
Как это работает и подключается
Подвод кабеля организуется сверху и снизу через вентиляторные панели или заглушки на дне и в крыше.
Оборудование ставится на монтажные профили, глубину которых можно менять по монтажным шинам.
Монтаж
Шкаф поставляется в трёх упаковках из гофрокартона; сборка каркаса — по схеме из руководства (крышка/дно + рамы, винтовые опоры, поперечины, вертикальные профили, дверь, боковые стенки).
Металлические элементы имеют защитное декоративное порошковое покрытие; для электробезопасности все части имеют шпильки для заземления, соединяемые проводами заземления.
Для модели ТШ-256060Ч6 производитель прямо не рекомендует ставить оборудование на пол — использовать стационарные либо выдвижные полки на монтажных профилях.
Примеры
Серверная/кроссовая на объекте
Корпус рассчитан на широкую гамму стандартного электронного, сетевого, распределительного и коммутационного оборудования 19".
Частые вопросы
Какая глубина у шкафов серии ТШ?
Полезная глубина 506 мм у всех задокументированных типоразмеров (18U…42U).
Можно ли поставить оборудование прямо на пол в шкафу?
Для ТШ-256060Ч6 паспорт прямо не рекомендует — предусмотрены стационарные либо выдвижные полки на монтажных профилях.
Нюансы и грабли
ТШ-256060Ч6 — не тот же каркас, что у остальных размеров: 4 опорные стойки вместо 2 несущих рам, допустимая нагрузка ниже (500 кг против 800 кг у прочих моделей), а провода заземления в её комплекте — опция; путать характеристики с соседними размерами нельзя.
45U встречается только в общей таблице габаритов корпусов внутри каждого паспорта — отдельного документа на этот размер в комплекте нет, поэтому в карточку он не включён.
Максимальная нагрузка «до 800 кг» — при распределённой нагрузке; для сосредоточенной нагрузки паспорт цифр не даёт.
У ТШ-476060Ч13 (47U) паспорт не указывает допустимую нагрузку и полезную глубину — в отличие от 18U…42U, эти цифры в тексте отсутствуют.
