ТШ-066060 / ТШ-096060 / ТШ-126060Ч1 / ТШ-156060Ч1 — навесные монтажные шкафы 6U…15U
Цельнометаллический навесной шкаф для оборудования «Тромбон» в закрытых помещениях; старшие модели — со стеклянной дверью, вентилятором и термостатом в комплекте.
Модели семейства

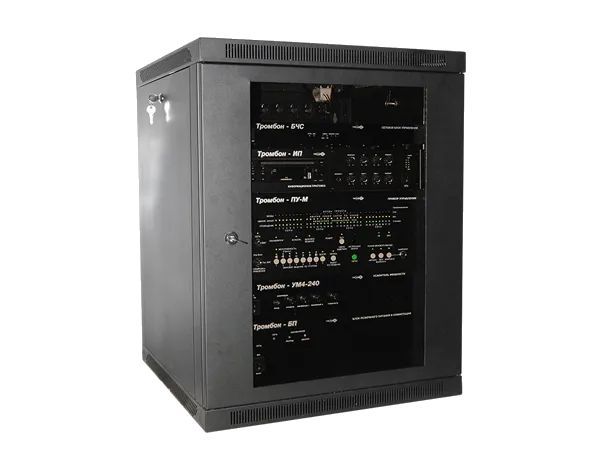

ТШ-126060Ч1навесной шкаф на 12U.
| Габариты | 630×600×600 мм (Ш/В/Г) |
| Юниты | 12U |
| Нагрузка | максимальная статическая нагрузка 60 кг |
| Вес | не более 28 кг |
| Защита | IP20 в собранном виде (с дверью и боковыми стенками) |
| Климат | УХЛ4, +1…+45 °C, влажность не более 80 % при 20 °C |
ТШ-156060Ч1навесной шкаф на 15U.
| Габариты | 760×600×600 мм (Ш/В/Г) |
| Юниты | 15U |
| Нагрузка | максимальная статическая нагрузка 60 кг |
| Вес | не более 31 кг |
| Защита | IP20 в собранном виде (с дверью и боковыми стенками) |
| Климат | УХЛ4, +1…+45 °C, влажность не более 80 % при 20 °C |
ТШ-066060навесной шкаф на 6U, паспорт ЮРСТ.301442.001ПС.
| Габариты | не более 600×600 мм (6U) |
| Юниты | 6U |
| Нагрузка | до 60 кг (при распределённой нагрузке) |
| Вес | 16,5 кг |
| Защита | IP20 |
| Материал | холоднокатаная сталь, порошковая окраска |

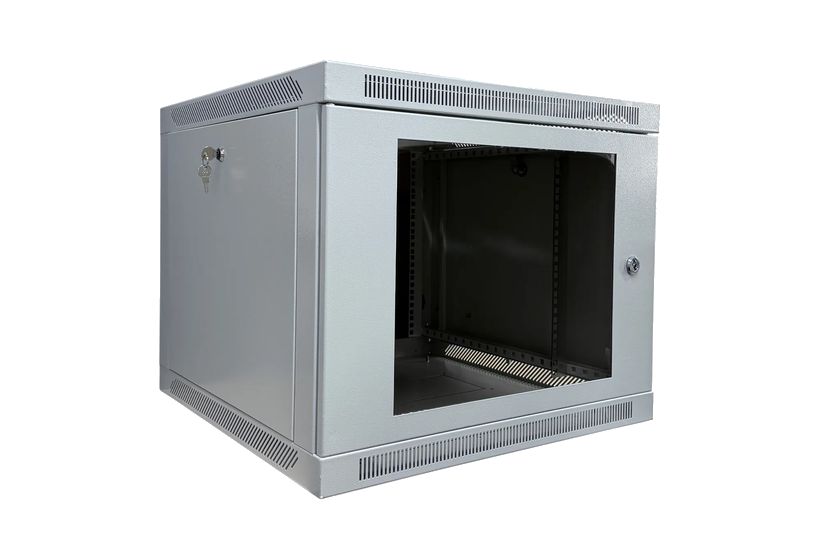

ТШ-096060навесной шкаф на 9U, паспорт ЮРСТ.301442.002ПС.
| Габариты | не более 600×600 мм (9U) |
| Юниты | 9U |
| Нагрузка | до 60 кг (при распределённой нагрузке) |
| Вес | 19,8 кг |
| Защита | IP20 |
| Материал | холоднокатаная сталь, порошковая окраска |
Как это работает и подключается
- В комплект входят вентилятор потолочный, термостат с кронштейном и кабель для вентилятора — термостат включает вентилятор при необходимости.
- Дверь со стеклом устанавливается с любой стороны (левой или правой) по паспорту.
Монтаж
- Эксплуатация без защитного заземления запрещена паспортом; все металлические элементы шкафа соединяются между собой крепёжными соединениями с корончатыми контрящими шайбами.
- Шкаф поставляется в разобранном виде, боковые стенки съёмные на точечных замках, вертикальные юнитовые направляющие регулируются по глубине.
- В комплекте 7 проводов заземления и блок розеток.
Примеры
Аппаратная на стене
Паспорт описывает шкаф как навесной, для размещения аппаратуры «Тромбон» в закрытом помещении.
Частые вопросы
Чем отличаются ТШ-126060Ч1 и ТШ-156060Ч1?
Числом юнитов и высотой: 12U (630 мм высоты) против 15U (760 мм), остальные параметры по паспорту совпадают.
Обязательно ли заземление шкафа?
Да, паспорт прямо запрещает эксплуатацию монтажного шкафа без защитного заземления.
Нюансы и грабли
- Степень защиты IP20 в паспорте относится к полностью собранному шкафу — с дверью и боковыми стенками; без них защиты нет.
- Максимальная нагрузка у всех моделей — 60 кг оборудования; вес самого шкафа (16,5…31 кг) в эту нагрузку не входит.
Документация
- Тромбон — Телекоммуникационный шкаф ТШ-126060Ч1, паспорт
- Тромбон — Телекоммуникационный шкаф ТШ-156060Ч1, паспорт
- Тромбон — Шкаф телекоммуникационный навесной ТШ-066060, паспорт ЮРСТ.301442.001ПС
- Тромбон — Шкаф телекоммуникационный навесной ТШ-096060, паспорт ЮРСТ.301442.002ПС
