Тромбон ЦСО — компьютер АРМ оператора для дистанционного контроля СОУЭ Тромбон (mATX и 19" 4U)

Аппаратный блок «АРМ оператора» вместе с блоками «Тромбон БЧС/БЧС-М» образует комплекс дистанционного контроля и управления объектовыми СОУЭ; связь по IP-сети через Ethernet.

Блок управления и контроля «Тромбон ЦСО» (АРМ оператора)

Модели семейства

Тромбон ЦСОкомпьютер mATX с портами VGA/HDMI/клавиатура/мышь/Ethernet, ДВТР.465324.003ПС

Питание	сеть ~207…253 В/50±1 Гц; потребление ≤250 Вт
Связь с БЧС/БЧС-М	1 порт Ethernet
Аудио	1 линейный выход, уровень 220 мВ
Видео/периферия	1 VGA, 1 HDMI, 1 порт клавиатуры, 1 порт мыши
Корпус	mATX, 188×365×360 мм, 7 кг
Условия	+10…+40°C, до 0,8g

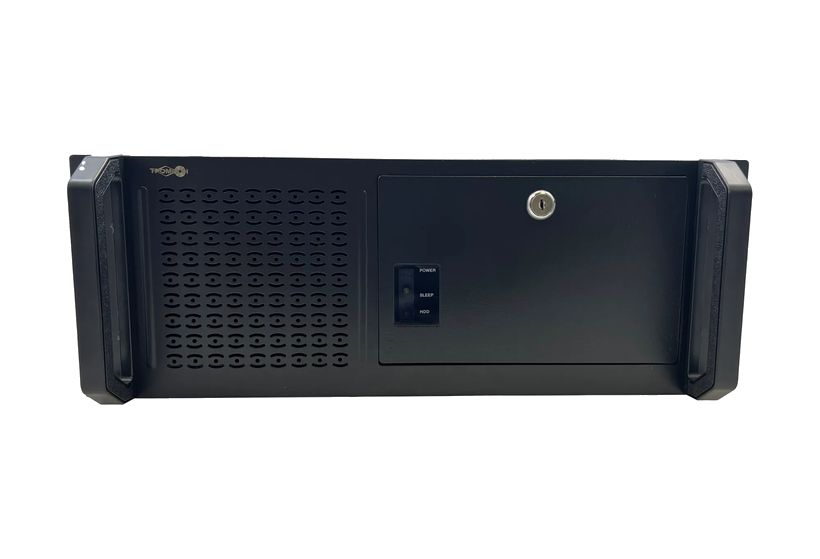

Тромбон ЦСО исполнение 2тот же функционал в стоечном корпусе 19", 4U, ДВТР.465324.003-01ПС

Питание	сеть ~207…253 В/50±1 Гц; потребление ≤250 Вт
Связь с БЧС/БЧС-М	1 порт Ethernet
Аудио	1 линейный выход, уровень 220 мВ
Видео/периферия	1 VGA, 1 HDMI, 1 порт клавиатуры, 1 порт мыши
Корпус	19", 4U, 430×450×177 мм, не более 14 кг
Условия	+10…+40°C, до 0,8g
Гарантия	24 месяца, срок службы не менее 12 лет

Как это работает и подключается

Прибор соответствует техническим условиям ДВТР.425641.006ТУ; является отдельным изделием — компьютером в форм-факторе mATX с определённым набором портов, а не произвольным ПК с установленным ПО.

Монтаж

Требует подключения монитора (VGA или HDMI), клавиатуры и мыши по соответствующим портам, а также кабеля Ethernet к блоку/блокам «Тромбон БЧС».

Примеры

Пост дистанционного контроля СОУЭ

ЦСО совместно с блоками «Тромбон БЧС»/«БЧС-М» дистанционно контролирует и управляет локальными системами оповещения, построенными на оборудовании «Тромбон».

Частые вопросы

Это обычный ПК или специальное изделие?

Паспорт описывает его как готовый блок (изделие) в корпусе mATX с определённой массой, габаритами и портами — то есть конкретное аппаратное исполнение, а не произвольный компьютер с ПО.

Нюансы и грабли

Питание рассчитано на диапазон 207…253 В — это уже узкий диапазон, работа вне него паспортом не описана.

Документация

Тромбон — Блок управления и контроля «Автоматизированное рабочее место оператора» «Тромбон ЦСО», Паспорт ДВТР.465324.003ПС
Тромбон — тот же блок исполнение 2 (19", 4U), Паспорт ДВТР.465324.003-01ПС
