Тромбон УМ-40 / УМ-60 / УМ-120 / УМ-240 — усилители мощности для систем оповещения о пожаре

Усилители мощности для систем оповещения о пожаре; подходят и для звукового вещания и радиотрансляции. Каждый выпускается в двух исполнениях — по техническим характеристикам и гарантии.

Модели семейства

Тромбон УМ-40номинальная мощность 20 Вт, пиковая 40 Вт.

Номинальная мощность	20 Вт (пиковая 40 Вт)
Выходное напряжение трансляции	30, 100 В
Сопротивление нагрузки (низкоомный выход)	4–16 Ом
Диапазон частот	50–12500 Гц
Неравномерность АЧХ	не более 3 дБ
Коэффициент нелинейных искажений	не более 2 %
Входы	микрофон 1, 2 — 10 мВ; линейный — 250 мВ
Питание от сети	195…253 В/50±1 Гц
Питание от источника постоянного тока	24 В, ток потребления 3 А
Потребление от сети	не более 60 Вт
Температура	0…+40 °C
Механические воздействия	не более 0,8g
Габариты	187×182×67 мм
Масса	не более 3 кг

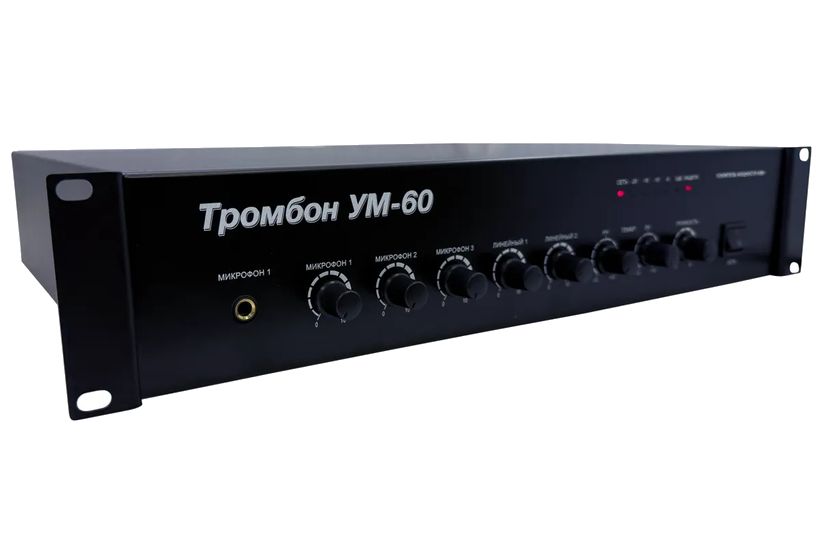

Тромбон УМ-60номинальная мощность 60 Вт, 3 микрофонных и 2 линейных входа, регуляторы тембра.

Номинальная мощность	60 Вт
Выходное напряжение трансляции	30, 100, 120 В
Диапазон частот входа «Оповещение»	100–12500 Гц
Неравномерность АЧХ	не более 3 дБ
Коэффициент нелинейных искажений	не более 2 %
Входы	микрофон 1, 2, 3 — 10 мВ; линейный 1, 2 — 250 мВ; линейный выход — 250 мВ
Регулировка тембра НЧ/ВЧ	±6 дБ
Питание от сети исп.1/исп.2	195…253 В / 187…253 В, 50±1 Гц
Питание от источника постоянного тока	24…28 В, ток потребления 5 А
Потребление от сети	не более 150 Вт
Температура	0…+40 °C
Механические воздействия	не более 0,8g
Габариты	438×430×88 мм
Масса	не более 10 кг

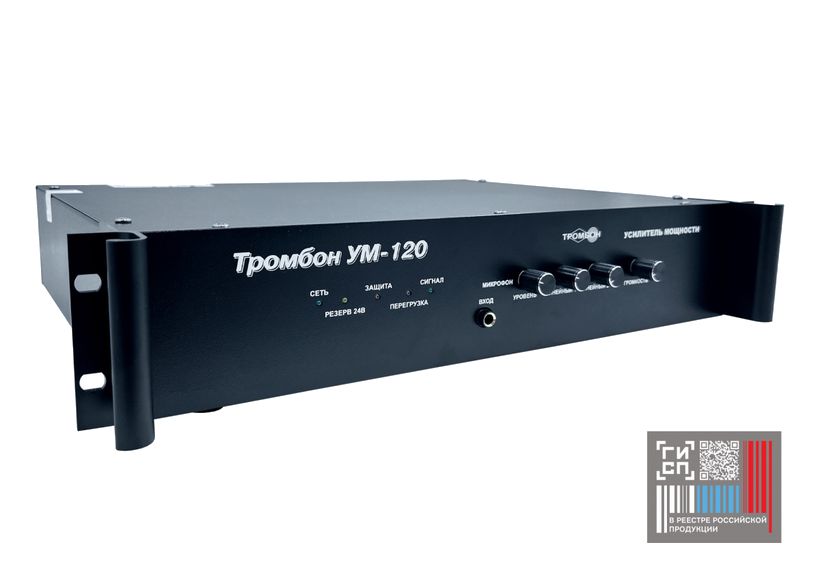

Тромбон УМ-120номинальная мощность 120 Вт, в т.ч. от резервного питания.

Номинальная мощность	120 Вт (в т.ч. от резервного источника питания)
Выходное напряжение трансляции	30, 100 В
Диапазон частот (номинальный)	100–20000 Гц
Диапазон частот в режиме ограничения	300–3300 Гц
Неравномерность АЧХ	не более 3 дБ
Коэффициент нелинейных искажений	не более 0,1 %
Входы	микрофон — 5 мВ; линейный 1 — 220 мВ; линейный 2 — 2 В; вход оповещения — 220 мВ
Питание от сети исп.1/исп.2	207…253 В / 198…253 В, 50±1 Гц
Питание от источника постоянного тока	24 В, ток потребления 6 А
Потребление от сети	не более 150 Вт
Температура исп.1/исп.2	+10…+40 °C / 0…+40 °C
Механические воздействия	не более 0,8g
Габариты	440×365×105 мм
Масса	не более 7,5 кг

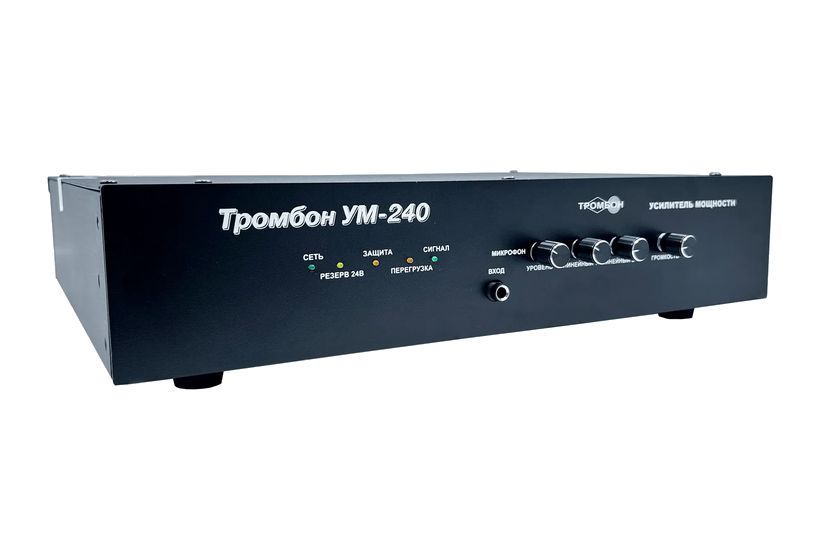

Тромбон УМ-240номинальная мощность 240 Вт, тот же корпус, что у УМ-120.

Номинальная выходная мощность	240 Вт (в т.ч. от резервного питания)
Выходное напряжение трансляции	30, 100 В
Диапазон частот (номинальный)	100…20 000 Гц
Диапазон частот в режиме ограничения	300…3300 Гц
Неравномерность АЧХ	не более 3 дБ
Коэффициент нелинейных искажений	не более 0,1 %
Входы	микрофон — 5 мВ; линейный 1 — 220 мВ; линейный 2 — 2 В; вход оповещения — 220 мВ
Питание от сети исп.1/исп.2	207…253 В / 198…253 В, 50±1 Гц
Питание от источника постоянного тока	24 В, ток потребления 12 А
Потребление от сети	не более 280 Вт
Температура	0…+40 °C
Механические воздействия	не более 0,8g
Габариты	не более 440×365×105 мм
Масса	не более 10 кг

Как это работает и подключается

УМ-40: два линейных и два микрофонных входа с приоритетом первого микрофонного входа; линейный выход повторяет сигналы всех входов.
УМ-60: пять входов (3 микрофонных + 2 линейных) с индивидуальной регулировкой уровня и общей регулировкой громкости; регулировка тембра НЧ/ВЧ ±6 дБ; каскадное соединение через линейный выход.
УМ-120 и УМ-240: четыре входа («ВХОД ОПОВЕЩЕНИЯ», два линейных, микрофон), разъём «ВЫХОД ОПОВЕЩЕНИЯ» для каскадного соединения усилителей.

Монтаж

Усилители устанавливаются в закрытом отапливаемом помещении; воздух без паров кислот, щелочей и агрессивных газов.
Категорически запрещается вскрывать усилитель и использовать его со снятыми крышками или без заземления — внутри опасное для жизни напряжение.
Не размещать усилитель вблизи отопительных приборов и труб, не закрывать вентиляционные отверстия корпуса, не устанавливать в закрытых объёмах.
Нагрузку подключают к одной из клемм 30/100/120 В (по модели) и клемме «Общий»/«0В».

Примеры

Оповещение о пожаре в здании

Все четыре модели предназначены для использования в составе систем оповещения людей о пожаре; УМ-60/120/240 также годятся для звукового вещания и радиотрансляции.

Частые вопросы

Чем усилители УМ отличаются от IP-УМ240?

УМ-40/60/120/240 — автономные аналоговые усилители без сетевого управления; IP-УМ240 работает в сети «Тромбон IP» и принимает сигналы по локальной сети — это отдельная линейка, несмотря на похожее обозначение.

Сколько микрофонных входов у УМ-60?

Три, с приоритетом первого микрофонного входа над остальными микрофонными и линейными входами.

Чем УМ-240 отличается от УМ-120?

Только номинальной мощностью (240 Вт против 120 Вт) и параметрами резервного питания (ток потребления 12 А против 6 А, потребление от сети до 280 Вт против 150 Вт); корпус 440×365×105 мм у обеих моделей одинаковый.

Нюансы и грабли

УМ-40: паспорт различает номинальную мощность (20 Вт) и пиковую (40 Вт) — «УМ-40» в названии это пиковое значение, а не номинал.
У всех моделей два исполнения различаются напряжением питающей сети и (для УМ-120/240) диапазоном рабочих температур — сверять исполнение прибора с паспортом перед заменой на аналог.
УМ-120 и УМ-240 — в одном корпусе (440×365×105 мм), различаются только выходной мощностью и параметрами резервного питания (6 А против 12 А) — планируя замену/апгрейд по мощности, менять только сам блок, корпус и разводка совпадают.
Не путать «Тромбон УМ-240» (эта карточка, автономный аналоговый усилитель) с «Тромбон IP-УМ240» (отдельная линейка, работает в сети «Тромбон IP») — похожие обозначения, разные приборы.

Документация

Тромбон — Усилитель мощности «Тромбон УМ-60», РЭ ДВТР.431121.002РЭ
Тромбон — Усилитель мощности «Тромбон УМ-120», РЭ ДВТР.465333.005РЭ
Тромбон — Усилитель мощности «Тромбон УМ-40», паспорт ДВТР.431121.001ПС
Тромбон — Усилитель мощности «Тромбон УМ-240», РЭ ДВТР.465333.006РЭ
