Тромбон УМ-360 / УМ-480 / УМ-600 — усилители мощности для систем оповещения о пожаре

Линейка мощных трансляционных усилителей одного корпуса (438×285×88 мм) для СОУЭ, звукового вещания и радиотрансляции; различаются номинальной выходной мощностью 360/480/600 Вт.

Усилители мощности Тромбон УМ-360/480/600

Модели семейства

Тромбон УМ-360438х285х88 мм, 13 кг.

Номинальная выходная мощность	360 Вт
Выходные напряжения трансляции	30, 70, 100, 120 В
Диапазон частот (номинальный)	100…20 000 Гц
Ограничение полосы	300…3500 Гц
Неравномерность АЧХ	не более 3 дБ
Коэффициент нелинейных искажений	не более 0,1 %
Входы	микрофон — 5 мВ; линейный 1 — 220 мВ; линейный 2 — 2 В; вход оповещения — 220 мВ
Питание от сети исп.1/исп.2	207…253 В / 198…253 В, 50±1 Гц
Питание от источника постоянного тока	24 В, ток потребления не более 20 А
Потребление от сети	480 Вт
Температура	0…+40 °C
Габариты	438×285×88 мм
Масса	не более 13 кг

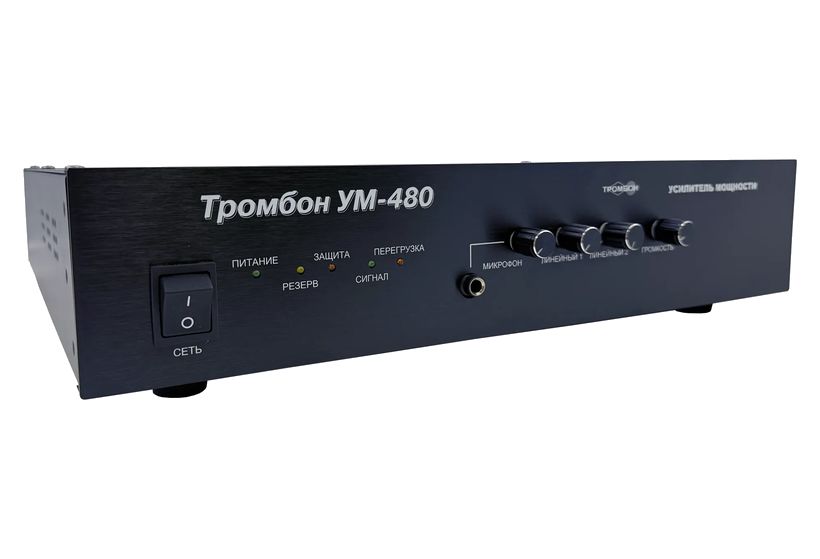

Тромбон УМ-480438х285х88 мм, 13 кг.

Номинальная выходная мощность	480 Вт
Выходные напряжения трансляции	30, 70, 100, 120 В
Питание от источника постоянного тока	24 В, ток потребления не более 27 А
Потребление от сети	630 Вт
Габариты	438×285×88 мм
Масса	не более 13 кг

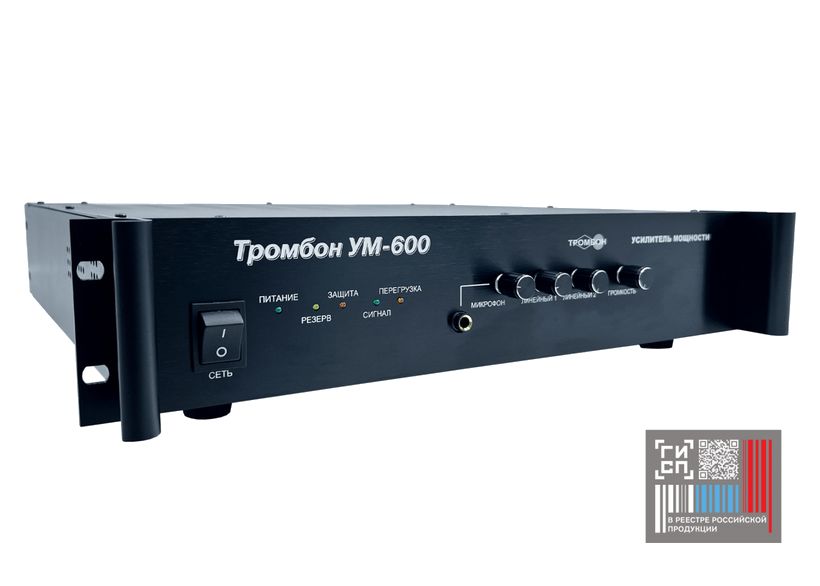

Тромбон УМ-600438х285х88 мм, 14 кг.

Номинальная выходная мощность	600 Вт
Питание от источника постоянного тока	не более 32 А
Потребление от сети	740 В·А
Габариты	438×285×88 мм
Масса	не более 14 кг

Как это работает и подключается

Четыре входа: «Вход оповещения», «Линейный вход 1», «Линейный вход 2», «Микрофон»; регулируются все входы, кроме приоритетного «Оповещение».
Нагрузку подключают к клемме «0В» и клемме нужного трансляционного напряжения (30/70/100/120 В).
Разъём «Выход оповещения» — для каскадного соединения нескольких усилителей.

Монтаж

Категорически запрещается вскрывать усилитель и использовать его со снятыми крышками или без заземления.
Не размещать вблизи отопительных приборов и труб, не закрывать вентиляционные отверстия, не устанавливать в закрытых объёмах.
К работе допускаются лица с правом на работу с электроустановками до 1000 В.

Примеры

СОУЭ крупного торгового центра

УМ-360/480/600 работают на трансляционные линии 100/120 В, вход «Оповещение» имеет приоритет и не имеет регулировок громкости.

Частые вопросы

Чем отличаются УМ-360, УМ-480 и УМ-600?

Только номинальной выходной мощностью (360/480/600 Вт), током потребления от резервного источника и массой; корпус, входы и выходные напряжения (30/70/100/120 В) одинаковы.

Нюансы и грабли

Резервное питание 24 В постоянного тока — ток потребления растёт с мощностью модели (20/27/32 А), учитывать при расчёте резервного АКБ и сечения кабеля.
Диапазон рабочих температур по исполнению отличается — уточнять исполнение (исп.1/исп.2) при выборе для неотапливаемых помещений.

Документация

Тромбон — Усилитель мощности «Тромбон УМ-360», РЭ ДВТР.431121.005РЭ
Тромбон — Усилитель мощности «Тромбон УМ-480», РЭ ДВТР.431121.006РЭ
Тромбон — Усилитель мощности «Тромбон УМ-600», РЭ ДВТР.465335.001РЭ
