True IP — абонентские мониторы домофона с сенсорным экраном (7" и 10")

Сенсорные мониторы True IP по SIP: вызовы с панелей, просмотр IP-камер, интерком, автоответчик, переадресация на мобильные.

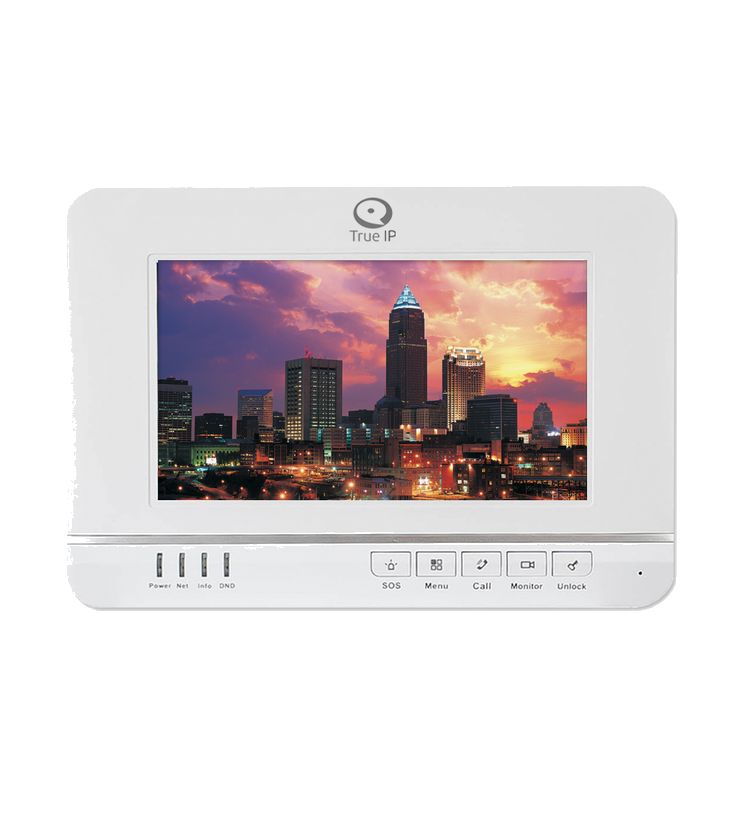

Абонентские мониторы домофона True IP (7" и 10")

Модели семейства

TI-2720S-H, TI-2720WМониторы серии 27 из руководства: внешний вид приведён на иллюстрациях, отличий в тексте не описано.

Протоколы	SIP, TCP/IP, RTSP
Диагональ	7" или 10"
Экран	Сенсорный LCD
IP-камер	до 32
Вызывных панелей	до 32 (в п. 4.3 — до 8)
Дополнительных мониторов к основному	до 3
Питание	12В или пассивное PoE через RJ-45
Разрешение доп. потока камеры	800х480

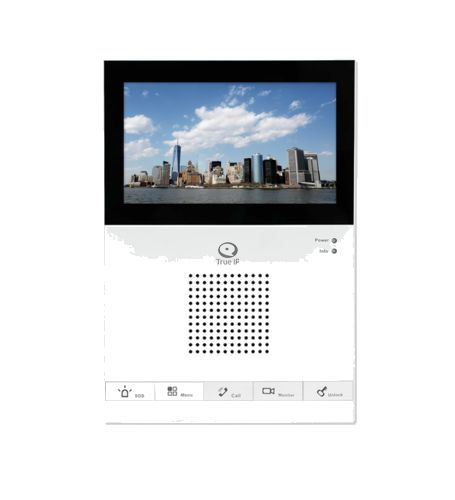

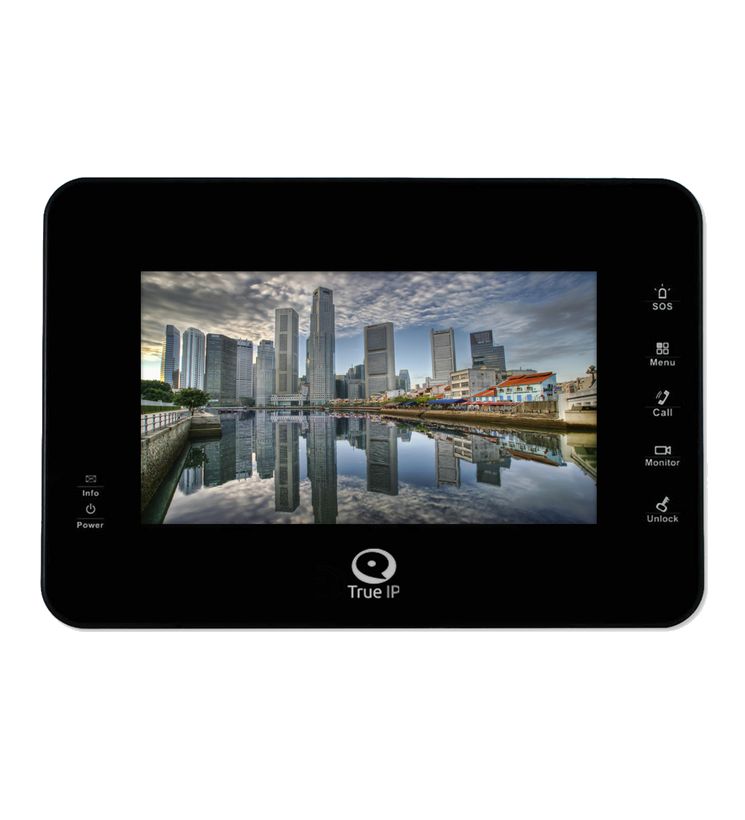

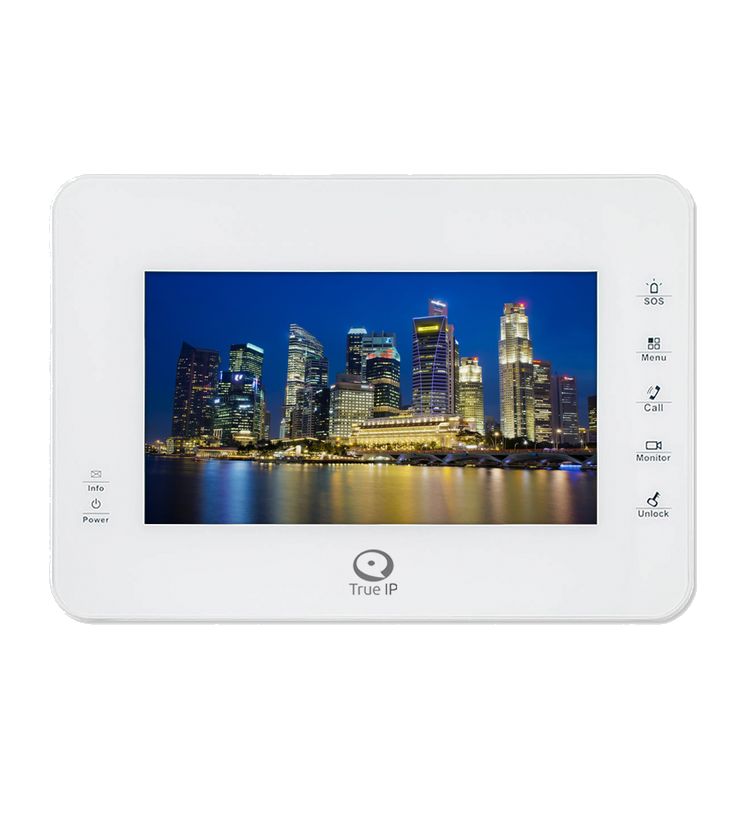

TI-2760CW, TI-2760W, TI-2760BМониторы с индикаторами Power, Net, Info, DND.

Индикаторы

Power, Net, Info, DND

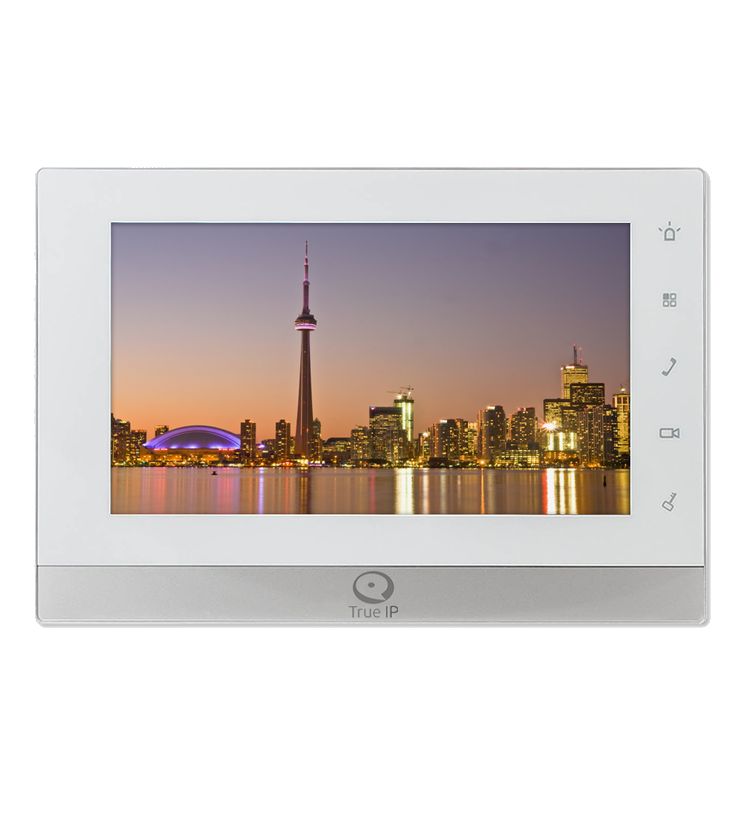

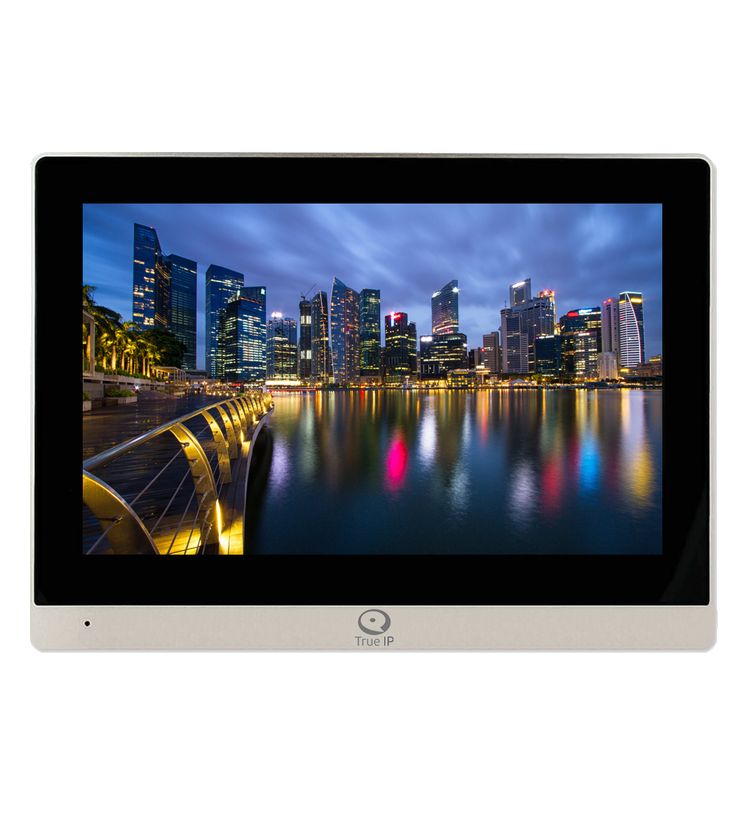

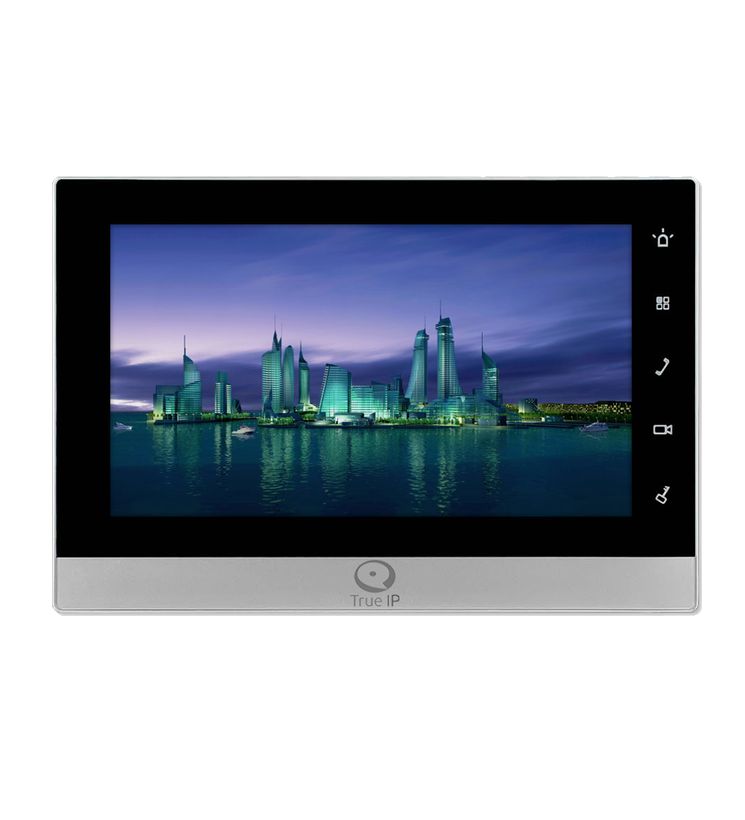

TI-3010WW, TI-3010BW, TI-2750WS, TI-2750BS, TI-2150BSВ мониторах TI-3010, TI-2750 и TI-2150 индикация отсутствует; на мониторах 3 серии для входа в настройки кнопку настроек зажимают на несколько секунд.

Индикация

нет

Как это работает и подключается

Основные функции: SIP, TCP/IP, RTSP; интерком; переадресация вызова на мобильные устройства (Android, iOS, Windows Phone); запись фото и видео с панелей; текстовые сообщения; автоответчик с записью видеосообщений; автоснимок посетителя при вызове.
Сзади: порт сигнализации (отключен), сервисный порт RS485 для тех. обслуживания, сетевой RJ-45 (данные и пассивное PoE), телефонный порт для трубки с размыкателем, порт питания 12В.
Кнопки: SOS (звонок консьержу или на заданный SIP-номер), Menu, Call, Monitor (быстрый доступ к панели), Unlock (открытие двери при просмотре панели или звонке).
Перевод вызова: «Всегда», «Занят», «Нет ответа» — включить ползунок и вписать SIP-номер устройства.

Монтаж

Калибровка экрана: одновременно нажать на мониторе UNLOCK и MENU.
Перед настройкой узнать параметры сети: свободный пул IP-адресов, шлюз, маску подсети.
Сетевые настройки (пароль по умолчанию 888888): в поле «Комната» — SIP-номер монитора; режим «Главный» на одном мониторе, на остальных «Интерком» с IP главного.
SIP-сервер: IP-адрес, порт (по умолчанию 5060), имя, пароль; поставить «Состояние» во включённое положение и нажать «Ок».
Панели: имя панели (по умолчанию VTO-1/7), IP-адрес, «Состояние» включено, подтвердить «Ок».
Камеры: название, IP-адрес, логин, пароль, порт RTSP из настроек камеры; тип потока — дополнительный.

Примеры

Квартира с одним монитором

Монитор ставят в режим «Главный», в поле «Комната» вписывают номер квартиры, в разделе «Панели» добавляют вызывную панель.

Несколько мониторов в квартире

Один — «Главный», остальные — «Интерком» с IP-адресом главного.

Частые вопросы

Сколько мониторов можно подключить к основному?

До 3 дополнительных.

Как протереть экран?

Кнопка «Очистка» блокирует дисплей; выход — через 120 сек или клавишей Unlock.

Какое питание?

Порт питания 12В; по сетевому порту RJ-45 — пассивное PoE.

Нюансы и грабли

IP-адрес монитора должен быть уникальным, шлюз — из той же сети; при конфликте адресов система не заработает или будет работать некорректно.
Тип потока камеры «Основной» — монитор выдаёт ошибку; ставить дополнительный.
Введённое в разделах не сохранится, если не нажать «Ок».
Утерянный пароль восстанавливается только полным сбросом до заводских настроек. Личный пароль по умолчанию 123456, мастер 888888.
В тексте расхождение: в описании функций до 32 вызывных панелей, в п. 4.3 — до 8. Проверять на конкретной прошивке.
Звонки на внешние номера требуют АТС (например, SIP-сервер True IP).

Документация

True IP — руководство «Абонентское устройство — монитор домофона True IP», версия 2 (в staging: идентичный текст в папках true-ip-monitors-*)
