True IP TI-2308M — модульная вызывная панель из нержавеющей стали

Главный модуль TI-2308M/M с камерой и модули кнопок, Mifare, клавиатуры, отпечатка пальца и заглушки на общей рамке.

Модели семейства

TI-2308M/M (главный модуль)Камера, динамик и микрофон, реле, SIP-сервер или клиент.

Камера	1/3 дюйма 1.3Мп CMOS, эл. день/ночь
Потоки	основной 1 Мп (720P), дополнительный 0,4 Мп
Питание	DC12V или пассивное POE (TI-6SP)
Класс защиты	IP 54, IK 07
Рабочая температура	-40 … +60 ºC
Размеры, мм	110 x 120 x 42.3
Вес	0,3 кг
Сеть	10/100 Мбит

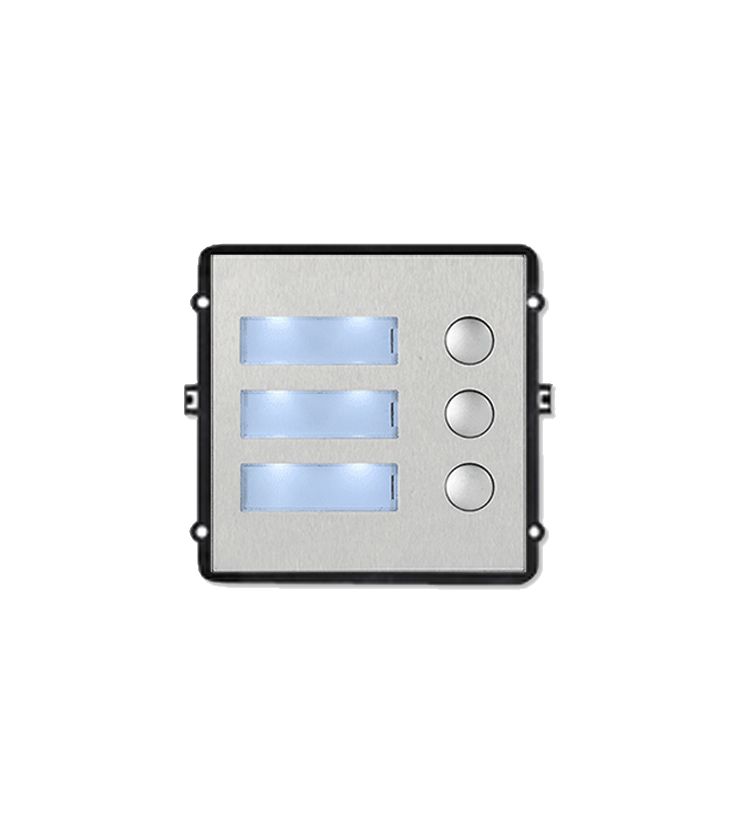

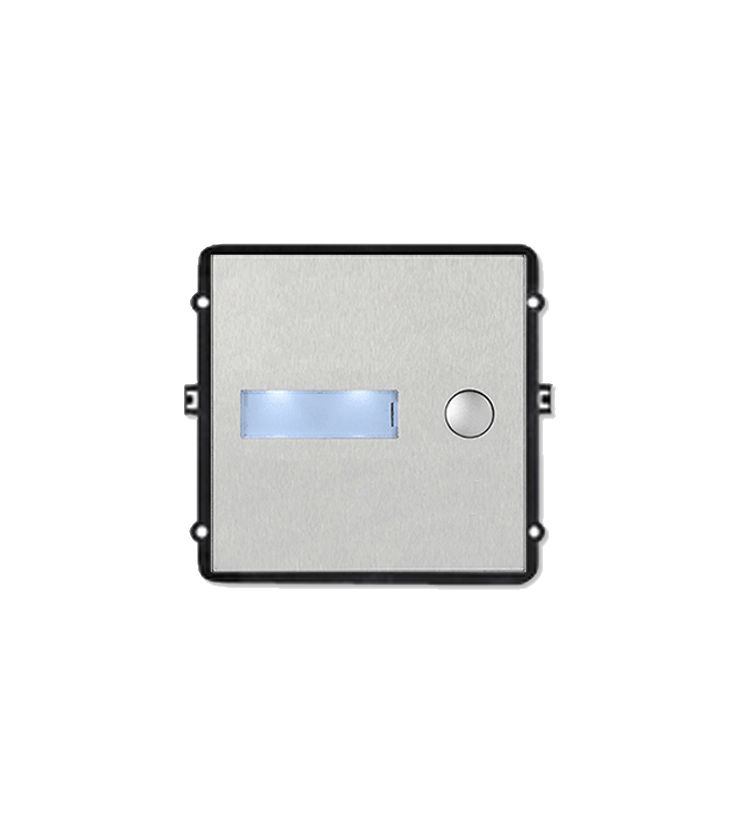

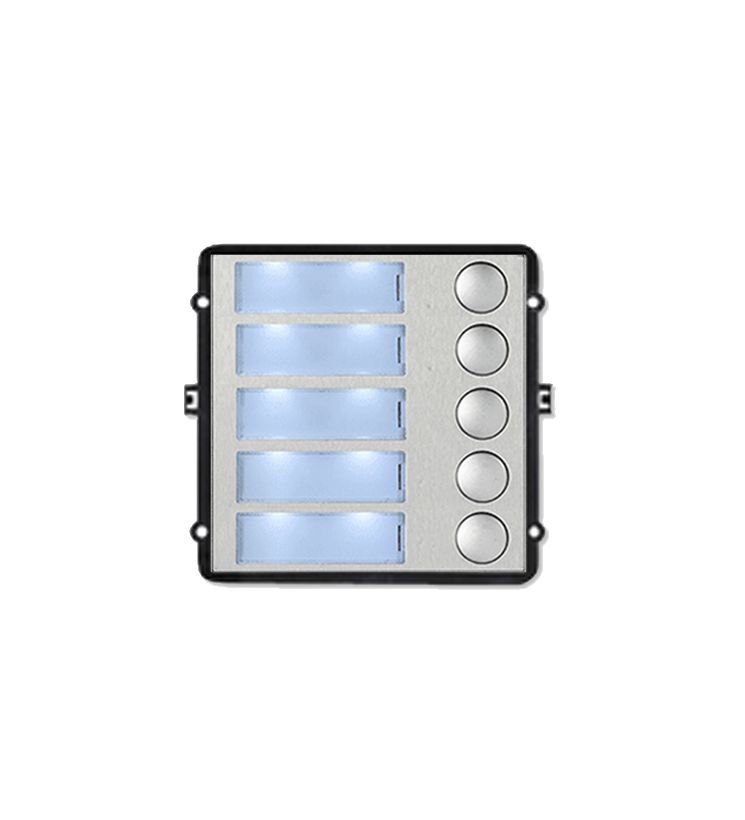

TI-2308M/(1|3|5)Дополнительный модуль на 1, 3 или 5 кнопок вызова, питание от главного по RS485.

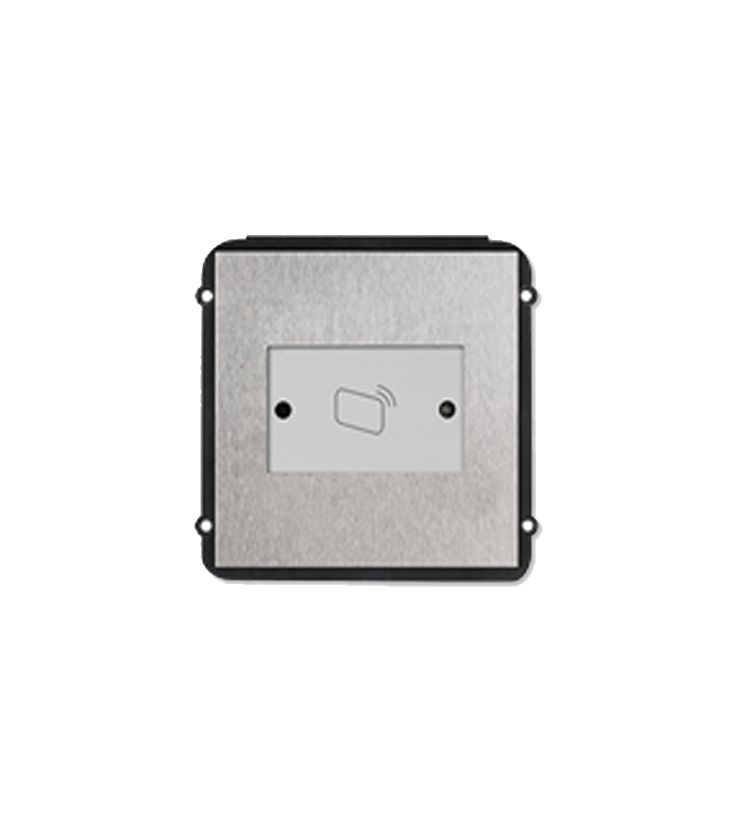

TI-2308M/RСчитыватель Mifare Classic 1k (4 байта) 13,56 МГц, память на 10000 карт или брелков.

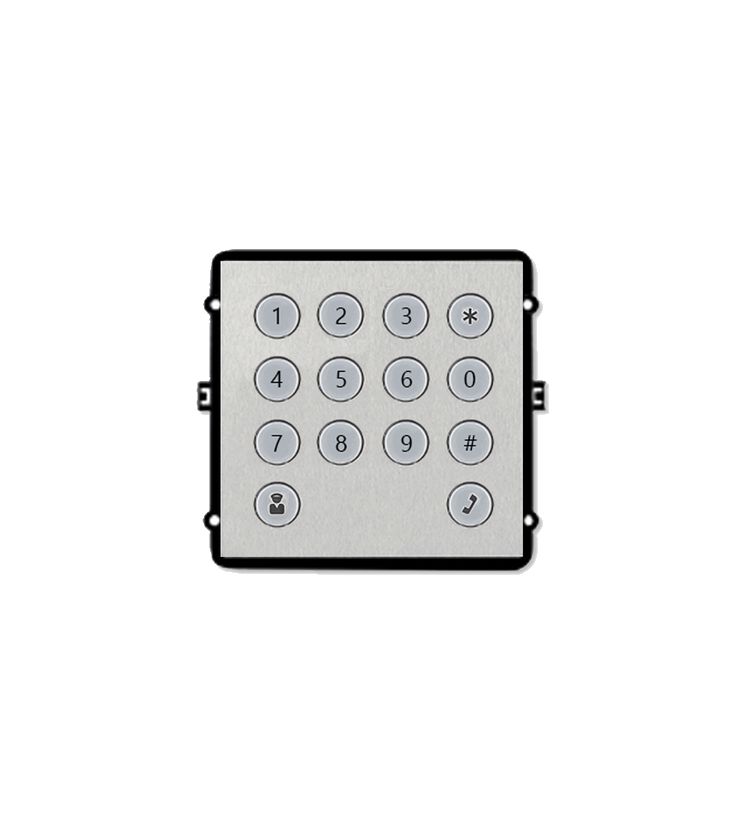

TI-2308M/KКлавиатура, 9999 абонентов.

Размеры, мм	110 x 120 x 29
Вес	0,3 кг

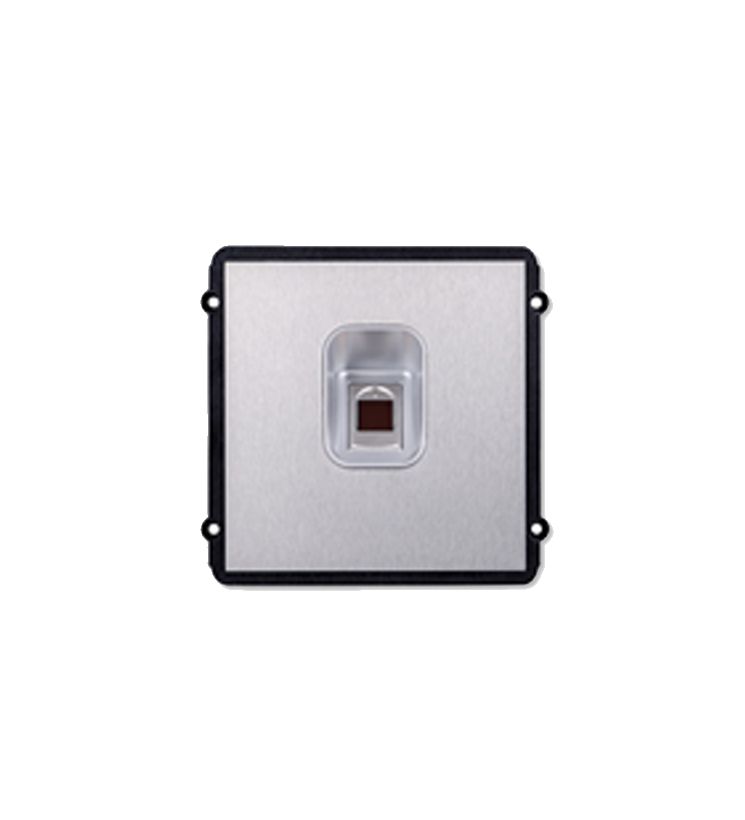

TI-2308M/FСчитыватель отпечатков пальцев.

Размеры, мм	110 x 120 x 25
Вес	0,24 кг

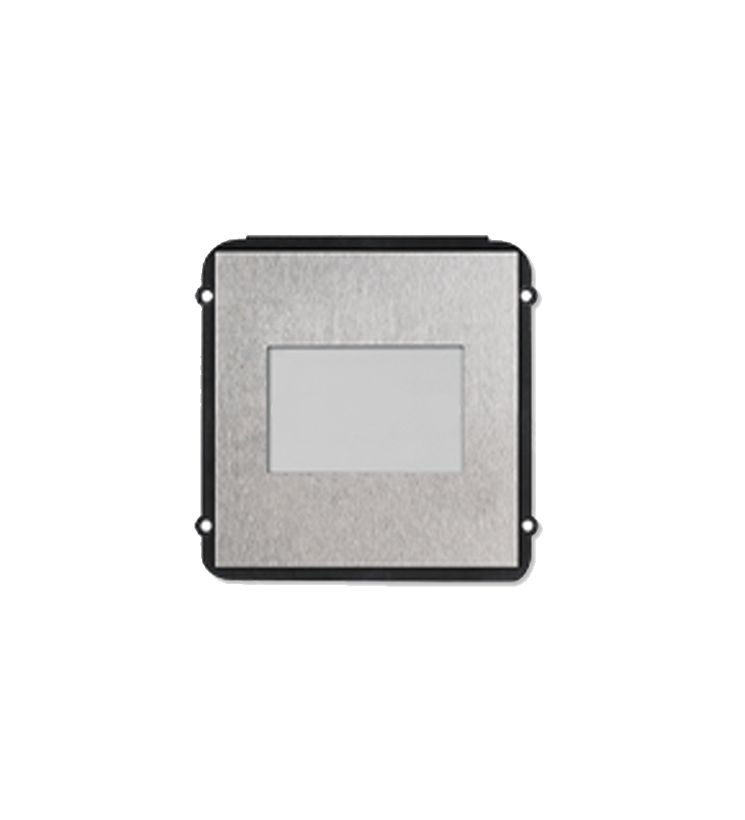

TI-2308M/EЗаглушка для информации (в таблице обозначена TI-3008M/E).

Размеры, мм	110 x 120 x 25
Вес	0,2 кг

К главному модулю — до 8 штук TI-2308M/1, /3, /5 и по одному TI-2308M/R, /K, /F, /E.
Режим работы: SIP-сервер или клиент (Asterisk-совместимый сервер). Видео H.264, 25 или 30 к/с, аудио G711u.
Рамка TI-MP 2M/3M; монтаж врезной (TI-Box 2M/3M) или накладной (TI-Vizor 2M/3M).
Разъёмы главного: RJ-45, DC 12V, RS485, реле, кнопка выхода, датчик двери. Встроенная память 128мб.
Работа с 4-мя мониторами одновременно (опционально до 8), датчик вандализма, RTSP-поток.

WEB-интерфейс: 192.168.1.110, admin/admin; ПК ставят в подсеть 192.168.1.2–192.168.1.254 с уникальным адресом.
Настройки реле: время между срабатываниями, время работы, максимальное время открытой двери, учёт дверного датчика.
Коды открытия двери: DTMF для встроенного контроллера, DTMF2 для внешнего TI-1SR.
Питание: DC12V или пассивное POE через TI-6SP.

Проход с двумя замками

Схема с TI-6SP и TI-1SR (2 прохода).

Питание от блока

Схема с БП DC12-24V (1 проход) или с TI-1SR (2 прохода).

Сколько модулей кнопок?

До 8 штук.

Сколько карт в считывателе?

Память на 10000 карт или брелков.

Забытый пароль — только сброс до заводских настроек.
Экспорт конфигурации не включает IP панели, карты и отпечатки.
Обозначение модуля-заглушки в тексте расходится: TI-2308M/E в перечне и TI-3008M/E в таблице.
