UltraScan · стационарный арочный металлодетектор, 6 зон
UltraScan A600 — арочный металлодетектор на 6 зон, проход 760 и 1000 мм, вариант с термодатчиком
Арочный металлодетектор на 6 зон обнаружения с индикацией на головном блоке; проход 760 или 1000 мм, исполнение со встроенным термодатчиком температуры тела.
Модели семейства
A600, проход 760 ммБазовое исполнение для школ, гостиниц, госучреждений; 6 зон, индикация сработавшей зоны на головном блоке.
| Зон обнаружения | 6, горизонтальные по всей высоте |
| Уровней чувствительности | 500 |
| Габариты прохода | 2000×760×500 мм |
| Внешние габариты | 2230×860×500 мм |
| Вес нетто / брутто | 62 / 65 кг |
| Потребляемая мощность | 12 Вт, питание 220 В |
| Пропускная способность | 60 чел/мин |
| Готовность после включения | 10 секунд |
| Рабочая температура | -20…+50 |

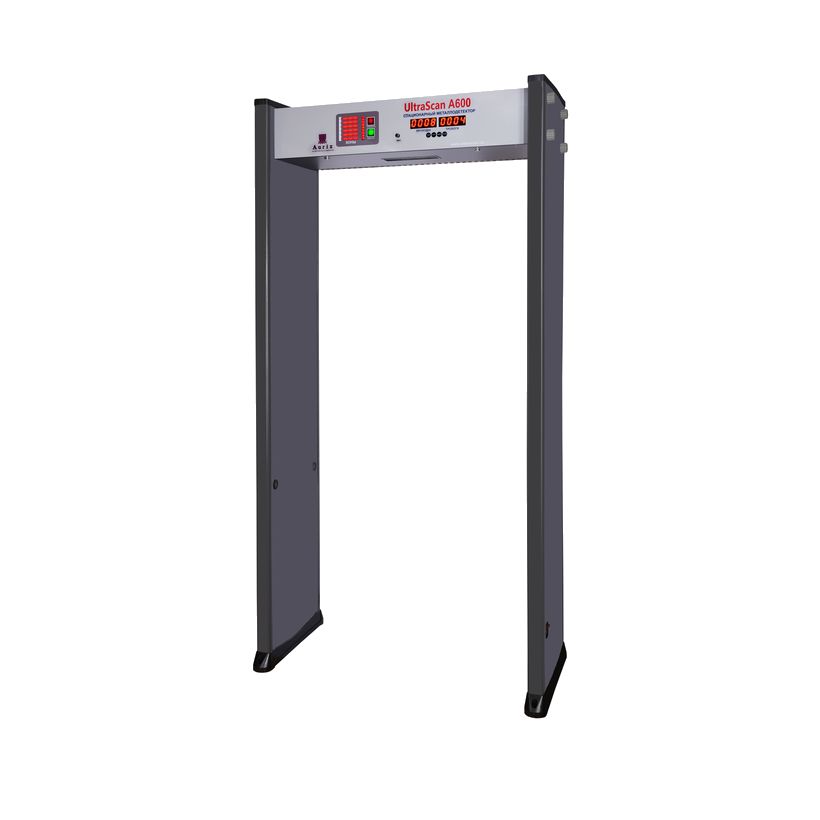

A600, проход 1000 ммРасширенный проход для пропуска инвалидных и детских колясок, когда нельзя вести таких посетителей отдельно.
| Зон обнаружения | 6 |
| Уровней чувствительности | 100 по таблице характеристик (500 в шапке страницы) |
| Габариты прохода | 2000×1000×500 мм |
| Внешние габариты | 2230×1100×500 мм |
| Вес нетто / брутто | 62 / 65 кг |
| Потребляемая мощность | 12 Вт, питание 220 В |
| Пропускная способность | 60 чел/мин |

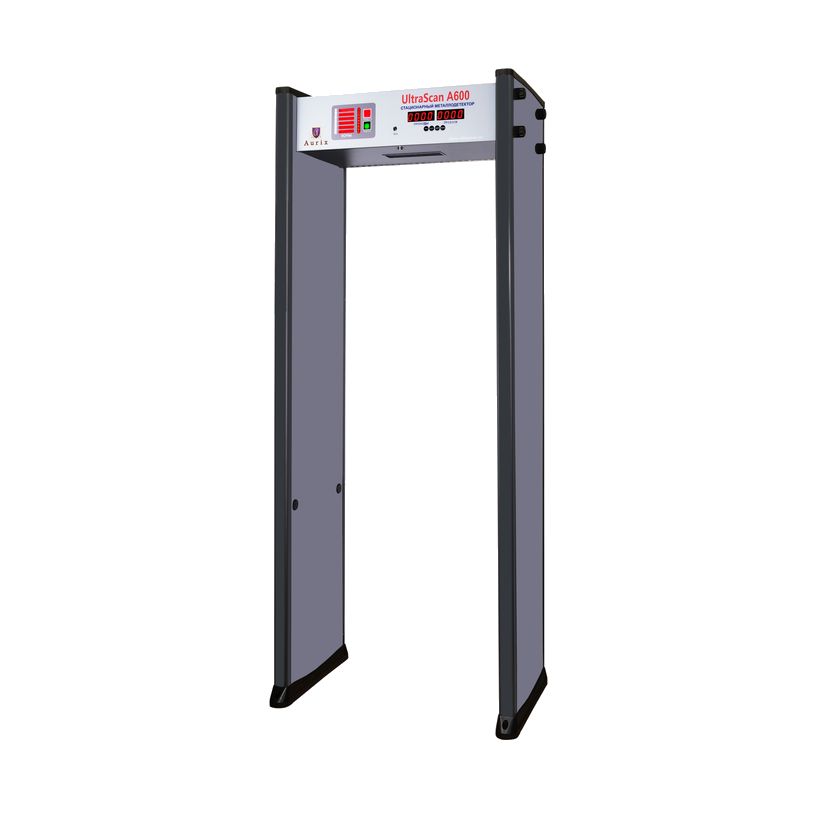

A600 с термодатчиком (760 и 1000 мм)Та же рамка со встроенным термодатчиком: запястье подносят к датчику на 0,5 секунды, температура выводится на дисплей.
| Дальность измерения температуры | 10 см |
| Порог голосового оповещения | выше 37,2 °C, фраза «Повышенная температура, вход запрещен» |
| Уровней чувствительности | 500 (760 мм), 100 (1000 мм) по таблицам характеристик |
| Габариты прохода | 2000×760×500 и 2000×1000×500 мм |
| Термодатчик (паспорт) | измерение за 0,5 с, диапазон 0–43 °C; температура выводится в окне ПРОХОДЫ |
Как это работает и подключается
- Цифровой сигнальный процессор, 6 горизонтальных зон по всей высоте; сработавшая зона подсвечивается светодиодами на головном блоке, каждая зона настраивается независимо.
- Чувствительность: общая регулировка в меню и независимая по зонам. Громкость звукового сигнала регулируется вручную на лицевой панели без входа в меню.
- Раздельные счётчики проходов на вход и на выход и счётчик сигналов тревоги; три настройки длительности сигнала тревоги.
- Пароли: изменяемый четырёхзначный для настроек и инженерный четырёхзначный для восстановления заводских настроек; крышка блока управления закрывается на ключ.
- Управление четырьмя клавишами: «ВВОД», «НАСТРОЙКА», «ВЫБОР», «ВЫХОД». Есть самодиагностика и энергонезависимая память установок.
- Опции: пульт дистанционного управления, автономное питание, встроенный видеорегистратор с записью на SD-карту (разъём для него есть в базе).
- Меню (паспорт серии T): включить кнопку питания внизу боковой панели в положение «I» — загорается красный индикатор, 20–30 секунд самодиагностики, после погасания красного — готов, на экране 0000 0000. Предустановленный пароль «1234»: ВЫБОР, ВВОД, ВВОД — вход в меню. Первый пункт «d001/d002/d003» — длительность сигнала тревоги (короткий, средний, длинный); ВЫБОР — переход к чувствительности.
- Чувствительность: «0001-ХХХ» — зона 1 и значение от 001 до 500 (чем меньше, тем ниже чувствительность); НАСТРОЙКА удержать — уменьшить, ВВОД — увеличить, ВЫБОР — следующая зона; «0007-ХХХ» — общая чувствительность. Сохранение: ВЫБОР, затем ВВОД. При максимальной чувствительности обнаруживаются металлические предметы от 50 г; при минимальной — только от 150 г (пистолет, нож, телефон), без реакции на монеты, пряжки, заклёпки, цепочки.
- Счётчики: удерживать ВЫБОР — режим Р-1 (проходы в обе стороны вместе в окне ПРОХОДЫ, в окне ТРЕВОГИ — срабатывания) или Р-2 (раздельные счётчики на вход и на выход, тревоги не считаются). Пароль меняется кодом «8888» (ВЫБОР, ВВОД, затем новый пароль клавишами НАСТРОЙКА и ВВОД, ВЫБОР); при неверном пароле на экране «E000».
- Термодатчик стоит на торце боковой панели перед рамкой: запястье подносят бесконтактно на расстоянии до 10 см на долю секунды, температура появляется на дисплее с обратной стороны. При температуре более 37,2 °C голос говорит: «Повышенная температура! Вход запрещён!».
Монтаж
- Конструкция сборно-разборная; в базовой комплектации подставки с отверстиями для крепления к полу, они же служат влагозащитой. Антивандальные алюминиевые торцевые накладки на панелях тоже в базе.
- Шнур питания подключается справа или слева (в таблице также сверху).
- Минимальное расстояние между соседними металлодетекторами — 50 см; 12 рабочих частот повышают помехозащищённость.
- Комплектация: головной блок, правая и левая панели, шестигранный ключ, 8 крепёжных болтов, ключ замка головного блока, паспорт изделия, сертификат соответствия.
- Сборка: головной блок кладут на пол панелью управления вверх, по бокам — правая и левая панели разъёмами друг к другу; крышку блока управления открыть, винтами соединить корпус блока с левой панелью, затем с правой; штекер питания из блока подключить к разъёму панели, разъёмы кабелей панелей — в ближайшие гнёзда на системной плате; закрыть крышку, поставить вертикально, кабель питания — в разъём внизу панели снаружи, затем в розетку 220 В. Комплект: головной блок, две боковые панели, силовой кабель, 8 винтов, 2 ключа, руководство, сертификат.
- Место: можно внутри помещений и на улице, на улице — под навесом от дождя. Ровное прочное основание; в радиусе двух метров нет крупных металлических предметов, движущихся конструкций (двери, турникеты) и сильных магнитных полей; подальше от силовых и линий связи; рамка не должна качаться на ветру — при лёгком покачивании срабатывает. Не работает при ярком солнце (ИК-сенсор счёта проходов); левый и правый зонды ИК-сенсора должны быть параллельны.
- Несколько детекторов рядом: у каждого своя рабочая частота от 01 до 12 (удерживать НАСТРОЙКА, выбрать, ВВОД); если шкала «ЧУВСТВИТЕЛЬНОСТЬ» горит постоянно — менять частоту. Паспорт серии T даёт минимальное расстояние между детекторами не менее 1 м, а таблица характеристик — 50 см; рабочая частота детектора 4–8 кГц, генераторы и телевизоры рядом мешают.
Примеры
Вход в школу, гостиницу, госучреждение
Производитель называет школы (в том числе для ЕГЭ), гостиницы, развлекательные центры и государственные учреждения.
Вход с колясками
Проход 1000 мм выбирают там, где через металлодетектор должны проходить инвалидные и детские коляски.
Вход с контролем температуры
Исполнение с термодатчиком совмещает досмотр и измерение температуры тела.
Частые вопросы
Что обнаруживает?
Оружие из магнитных металлов и лёгких сплавов, а также телефоны, диктофоны и другую технику; селективность — чёрные и цветные металлы.
Чем отличаются 760 и 1000 мм?
Шириной прохода и габаритами (внешние 2230×860×500 и 2230×1100×500 мм); вес нетто и брутто одинаковые.
Какая гарантия?
Производитель заявляет гарантию 2 года.
Какая гарантия у A600 серии T?
Бесплатный ремонт первые 12 месяцев с момента продажи, ещё 12 месяцев — при ежегодном плановом ТО у производителя или уполномоченных представителей с отметкой в талоне. Замена дефектных частей — в течение 45 рабочих дней с момента письменного заявления и доставки в сервисный центр. Доставка в сервис — за счёт покупателя.
Как сменить пароль, если забыли?
Из рабочего режима ввести код «8888» (ВЫБОР, ВВОД) и задать новый пароль клавишами НАСТРОЙКА и ВВОД; предустановленный пароль — «1234».
Нюансы и грабли
- Многозонные детекторы ловят даже малые массы металла: даже при минимальной чувствительности производитель рекомендует выкладывать ключи, телефоны и прочие личные металлические предметы перед проходом.
- Число уровней чувствительности расходится: в шапке страницы 500, в таблице характеристик исполнений 1000 мм — 100, в паспорте серии T — зоны задаются значением от 001 до 500 (табличное значение 500). Перед закупкой и настройкой уточните у производителя.
- Режим ИК-датчиков в исполнении 760 мм с термодатчиком указан как «раздельно вход и выход / все проходы», в остальных — «на вход и выход»; проверьте при пусконаладке.
- Расхождение: страница сайта даёт вес 62 / 65 кг, а паспорт серии T (проход 1000 мм) — 67 / 70 кг; дальность термодатчика — 10 см по тексту и до 120 мм в таблице паспорта; минимальное расстояние между детекторами — 1 м в тексте и 50 см в таблице. Для проекта берите большие значения (вес 70 кг, расстояние 1 м) и проверяйте на изделии.
- Типичные ошибки по паспорту: тревога без металла — убрать металл с проверяемого, найти сработавшую зону и снизить её чувствительность, проверить помехи от техники, соседние детекторы (сменить частоту), ветер и ровность основания; нет сигнала в одной зоне — повысить чувствительность, не помогло — к изготовителю. Блок управления разбирает только профессиональный техник.
Документация
- UltraScan — страница изделия на сайте производителя (https://ultra-scan.ru/w33)
- UltraScan — страница изделия на сайте производителя (https://ultra-scan.ru/a600t)
- UltraScan — страница изделия на сайте производителя (https://ultra-scan.ru/a6)
- UltraScan — страница изделия на сайте производителя (https://ultra-scan.ru/a7)
- Аурикс — паспорт изделия и руководство по эксплуатации UltraScan A600 (серия T, проход 1000 мм)
