М-442 — микшер-предусилитель на 4 микрофонных и 4 линейных входа

Микшер-предусилитель для музыкальной трансляции и звукозаписи: четыре микрофонных, четыре линейных входа, два мастер-выхода с эквалайзером. В V2 добавлены аварийный вход и «Гонг».

Модели семейства

М-442 (V1)Первая редакция руководства.

Вход MIC	-50 дБ (2,5 мВ) / 5 кОм СИММ.
Вход LINE	-10 дБ (250 мВ) / 5 кОм НЕСИММ.
Выход 1 и 2	+4 дБ / 200 Ом балансный
Выход REC	0 дБ, 10 кОм небаланс.
Частота MIC / LINE	80 ~ 15 000 Гц / 20 ~ 20 000 Гц (-3 дБ)
Сигнал/шум MIC / LINE	более 55 дБ / более 75 дБ
Питание	220 В / 230 В, 50-60 Гц (1A)
Потребляемая мощность	30 Вт
Габариты	430(Ш) х 44(В) х 200(Г) мм
Вес	3,8 кг

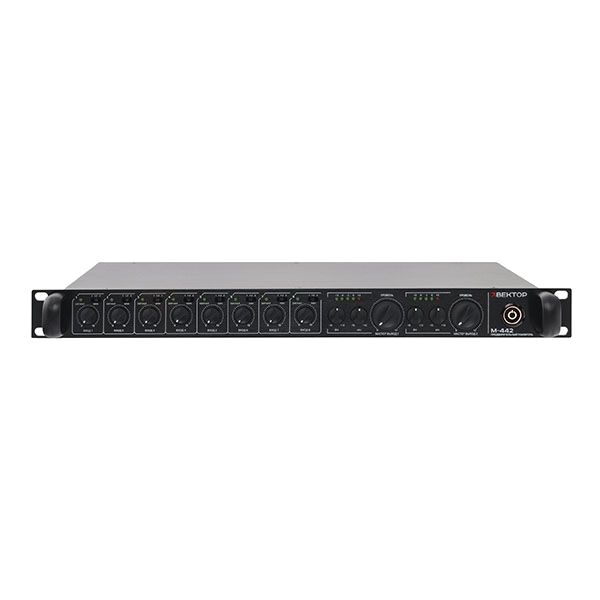

М-442 (V2)Вторая редакция: USB и «Гонг», аварийный вход, резерв 24 В.

Вход MIC	-50 дБ (2,5 мВ) / 5 кОм симм.
Вход LINE	-10 дБ / 10 кОм несимм.
Питание	220 В/ 230 В/ 24 В, 50-60 Гц (1А)
Потребляемая мощность	30 Вт
Габариты (ШхВхГ)	430х44х200 (483х44х200) мм
Масса	3,8 кг

Как это работает и подключается

Входы 1–4 — микрофонные, combo XLR/JACK; переключатель «+48 В / Приор» включает фантомное питание и приоритет микрофонного входа над линейными 5–8.
Линейные входы 5–8 — RCA. Мастер-выходы — XLR на усилители мощности; у каждого свой уровень, эквалайзер НЧ/ВЧ и индикатор -13 -8 -3 0 +3.
V2: вход «Приор» — аварийный, с наивысшим приоритетом; клеммы «Приор. Реле» при замыкании отключают все сигналы, кроме аварийного; замыкание контактов включает «Гонг» с регулировкой громкости; резерв +24 В на клеммах.
V2, замена «Гонга»: подключить прибор к компьютеру кабелем mini USB (определится как внешний диск), загрузить файл до 4 Мб в формате mp3 или wav, любое имя, и проверить воспроизведение замыканием контактов.

Монтаж

Ставить на ровную горизонтальную поверхность или в коммутационный шкаф, вдали от воды, повышенной влажности и источников тепла (радиаторов); не допускать падения предметов и попадания жидкости на прибор.
Температура: V1 — не более -10…+40 ⁰С, V2 — не более -10…+50 ⁰С, влажность не более 80 %.
Предохранитель сети 1А; верхнюю крышку при включённом приборе не открывать.

Примеры

Мастер-выходы 1 и 2 на усилители

Селектор на каждом канале: «1» — моно на мастер-выход 1, «1-2» — стерео, «2» — моно на выход 2.

Запись

Выход «Запись» — суммированный сигнал для записывающего устройства (в V2 также для активного сабвуфера).

Частые вопросы

Чем отличаются V1 и V2?

V2 добавляет аварийный приоритетный вход, реле отключения, «Гонг» с USB-загрузкой файла и резервное питание 24 В.

Как включить фантомное питание?

Переключателем «+48 В / Приор» на задней панели микрофонных входов 1–4.

Нюансы и грабли

В таблицах обеих редакций числа выходного и линейного уровней напечатаны неточно (значения в мВ и В не сходятся с дБ), поэтому в карточке даны только дБ и импедансы.
Для селектора: при «1» и «2» сигнал моно на один мастер-выход, при «1-2» — на оба (стерео); подключение усилителей нужно делать по схеме под режим.
