УМТ-1120Д…УМТ-11500Д — одноканальные усилители мощности класса «D» 120–1500 Вт
Одноканальные усилители мощности класса «D» для музыкально-речевой трансляции и аварийного оповещения: девять моделей от 120 до 1500 Вт, выход 70/100 В, индикатор уровня.
Модели семейства
УМТ-1120ДВыходная мощность 120 Вт.
Выходная мощность
120 Вт
Потребляемая мощность
180 Вт
Масса
4,6 кг
УМТ-1240ДВыходная мощность 240 Вт.
Выходная мощность
240 Вт
Потребляемая мощность
360 Вт
Масса
5,4 кг
УМТ-1360ДВыходная мощность 360 Вт.
Выходная мощность
360 Вт
Потребляемая мощность
540 Вт
Масса
8,5 кг
УМТ-1480ДВыходная мощность 480 Вт.
Выходная мощность
480 Вт
Потребляемая мощность
720 Вт
Масса
9 кг
УМТ-1560ДВыходная мощность 560 Вт.
Выходная мощность
560 Вт
Потребляемая мощность
840 Вт
Масса
9,5 кг
УМТ-1650ДВыходная мощность 650 Вт.
Выходная мощность
650 Вт
Потребляемая мощность
975 Вт
Масса
10 кг
УМТ-11000ДВыходная мощность 1000 Вт.
Выходная мощность
1000 Вт
Потребляемая мощность
1500 Вт
Масса
13,5 кг
УМТ-11300ДВыходная мощность 1300 Вт.
Выходная мощность
1300 Вт
Потребляемая мощность
1950 Вт
Масса
15,5 кг
УМТ-11500ДВыходная мощность 1500 Вт.
Выходная мощность
1500 Вт
Потребляемая мощность
2250 Вт
Масса
17 кг
Общие данные серииДля всех моделей.
Частотная характеристика
70 – 18 000 Гц
Соотношение шум\сигнал
≥75 дБ
Нелинейные искажения
<0,3% (1 кГц/-3 дБ В)
Выход
Линейный, 70 В/100 В
Вход
Линейный: 0,5 – 0,775 В (±0,5 дБ)
Питание
220 - 230В, 50/60 Гц
Габариты (ШxВxГ)
483 x 88 x 375 мм
Как это работает и подключается
Выход на громкоговорители 100 В и 70 В (трансформаторные громкоговорители, винтовые клеммы).
Линейные входы и выходы на разъёмах Phoenix (Евро-блок), выход на громкоговорители — винтовые клеммы; выход «БАЛАНСНЫЙ ВЫХОД» служит для подключения дополнительных усилителей мощности, «БАЛАНСНЫЙ ВХОД» — для CD-плеера, FM-тюнера или микшерного пульта.

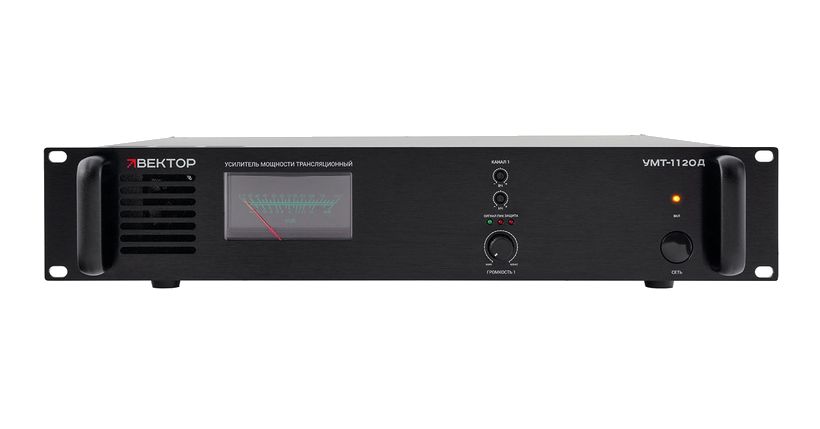

Индикаторы «СИГНАЛ», «ПИК», «ЗАЩИТА» и «ВКЛ»; регуляторы громкости, НЧ и ВЧ на передней панели. Индикатор уровня выходного сигнала.
Монтаж
Не ставить в местах с высокой температурой и влажностью, в том числе рядом с радиаторами и другими источниками тепла, и в сильно пыльной или влажной среде; вентиляционные отверстия не блокировать.
Ставить на ровную горизонтальную поверхность или в коммутационный шкаф; не допускать падения предметов на прибор и попадания жидкости в корпус.
Верхнюю крышку при включённом приборе не открывать; подключение начинать только после прочтения инструкции до конца; ремонт — у авторизованного сервисного центра.
Примеры
Трансляция и оповещение
Мощный усилитель класса «D» в стойке после микшера-предусилителя.
Частые вопросы
Есть ли низкоомный выход?
Нет, в классе «D» только 70 В и 100 В.
Нюансы и грабли
При подключении линий громкоговорителей соблюдать полярность.
