УМТ-2060Д, 2120Д, 2240Д, 2360Д, 2500Д — двухканальные усилители мощности класса «D» 2×60…2×500 Вт
Двухканальные усилители класса «D» с независимыми каналами оповещения, выходом 70 В/100 В, селектором индикатора уровня и отдельной регулировкой каждого канала.
Модели семейства
УМТ-2060ДВыходная мощность 2 х 60 Вт.
Выходная мощность
2 х 60 Вт
Потребляемая мощность
180 Вт
Масса
5,8 кг
УМТ-2120ДВыходная мощность 2 х 120 Вт.
Выходная мощность
2 х 120 Вт
Потребляемая мощность
360 Вт
Масса
6,9 кг
УМТ-2240ДВыходная мощность 2 х 240 Вт.
Выходная мощность
2 х 240 Вт
Потребляемая мощность
720 Вт
Масса
8,4 кг
УМТ-2360ДВыходная мощность 2 х 360 Вт.
Выходная мощность
2 х 360 Вт
Потребляемая мощность
1080 Вт
Масса
10,4 кг
УМТ-2500ДВыходная мощность 2 х 500 Вт.
Выходная мощность
2 х 500 Вт
Потребляемая мощность
1500 Вт
Масса
12 кг
Общие данные серииДля всех моделей.
Частотный диапазон
70 - 18 000 Гц
Соотношение шум\сигнал
≥75 дБ
Нелинейные искажения
<0,3% (1 кГц /-3 дБ В)
Выход
Линейный, 70 В/100 В
Вход
Линейный: 0,5 – 0,775 В (±0,5 дБ)
Питание
220 - 230В, 50/60 Гц
Габариты (ШxВxГ)
483 x 88 x 375 мм
Как это работает и подключается

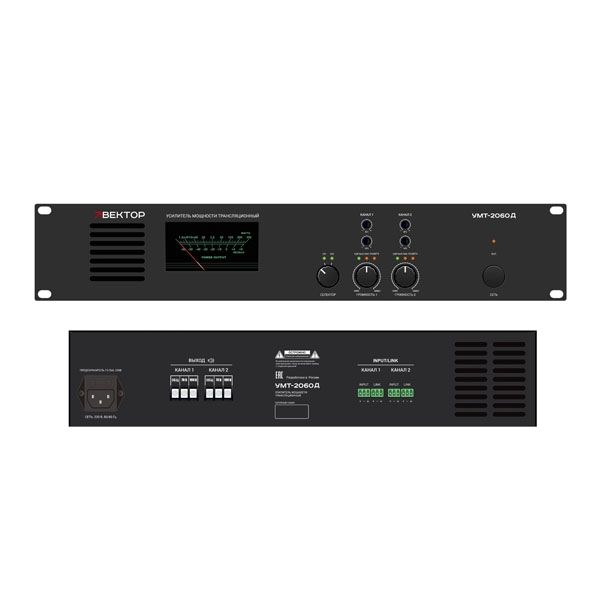

«Селектор» на передней панели переключает канал для индикатора уровня выходного сигнала.
Линейные входы и выходы на разъёмах Phoenix (Евро-блок), выход на громкоговорители — винтовые клеммы; выход «БАЛАНСНЫЙ ВЫХОД» служит для подключения дополнительных усилителей мощности, «БАЛАНСНЫЙ ВХОД» — для CD-плеера, FM-тюнера или микшерного пульта.
Выход: винтовые клеммы «ВЫХОД КАНАЛ 1» и «КАНАЛ 2» для трансформаторных громкоговорителей 70/100 В.
Монтаж
Не ставить в местах с высокой температурой и влажностью, в том числе рядом с радиаторами и другими источниками тепла, и в сильно пыльной или влажной среде; вентиляционные отверстия не блокировать.
Ставить на ровную горизонтальную поверхность или в коммутационный шкаф; не допускать падения предметов на прибор и попадания жидкости в корпус.
Верхнюю крышку при включённом приборе не открывать; подключение начинать только после прочтения инструкции до конца; ремонт — у авторизованного сервисного центра.
Примеры
Две независимые зоны
Два канала, каждый на свою линию трансформаторных громкоговорителей.
Частые вопросы
Чем «Д» отличается от обычных УМТ-2?
Класс «D», масса и потребление меньше при тех же мощностях, только выход 70/100 В.
Нюансы и грабли
Низкоомного выхода нет: только линии 70 В и 100 В.
