Магнито-Контакт · универсальная соединительная коробка с винтовыми клеммами

Универсальная коробка УК-2П — 4 или 5 клеммных пар, IP40

Компактная коробка для соединения проводов в ОПС, видеонаблюдении и других цепях: 4 или 5 пар клемм, до 36 В и 0,5 А, IP40.

Модели семейства

УК-2П4 клеммные пары на контактах основания; можно дополнительно закрепить крышку винтом

Клеммных пар	4 (8 точек присоединения проводов)
Степень защиты	IP40
Ток через контакты	не более 0,5 А
Напряжение на контактах	не более 36 В
Переходное сопротивление двух контактов	не более 0,1 Ом
Сопротивление изоляции между токоведущими частями	не менее 20 МОм
Масса	не более 18 г
Сечение подключаемого кабеля	до 2,5 мм²

УК-2П (5 контактов)5 клеммных пар на контактах основания

Клеммных пар	5 (10 точек присоединения проводов)
Степень защиты	IP40
Ток через контакты	не более 0,5 А
Напряжение на контактах	не более 36 В
Переходное сопротивление двух контактов	не более 0,1 Ом
Сопротивление изоляции между токоведущими частями	не менее 20 МОм
Масса	не более 20 г
Сечение подключаемого кабеля	до 2,5 мм²

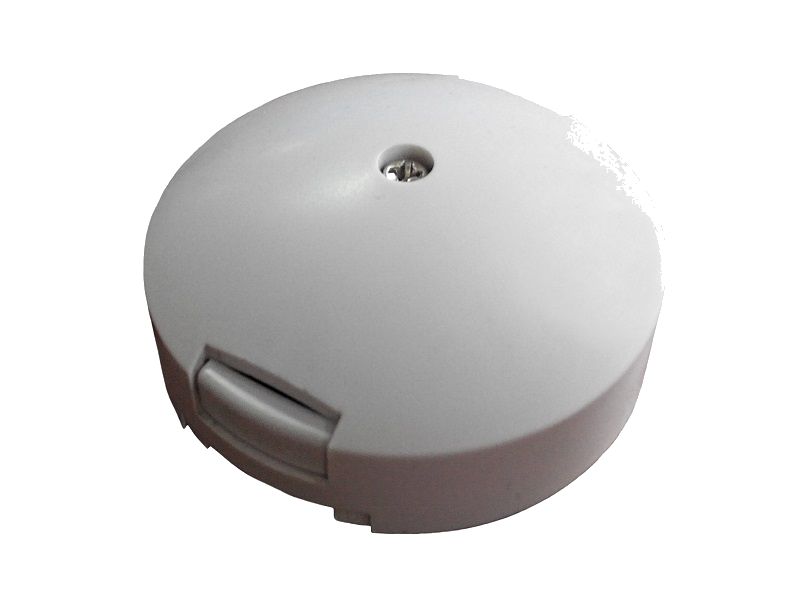

УК-2П с клеммной колодкойклеммная колодка на 4 пары; можно дополнительно закрепить крышку винтом

Клеммных пар	4 (8 точек присоединения проводов)
Степень защиты	IP40
Ток через контакты	не более 0,5 А
Напряжение на контактах	не более 36 В
Масса	не более 18 г
Сечение подключаемого кабеля	до 2,5 мм²

УК-2П с клеммной колодкой (5 контактов)клеммная колодка на 5 пар

Клеммных пар	5 (10 точек присоединения проводов)
Степень защиты	IP40
Ток через контакты	не более 0,5 А
Напряжение на контактах	не более 36 В
Масса	не более 20 г
Сечение подключаемого кабеля	до 2,5 мм²

Как это работает и подключается

Коробка состоит из основания с контактами (или с закреплённой клеммной колодкой) на 4 или 5 пар и крышки, которая фиксируется защёлками.
У исполнений с четырьмя парами крышку по требованию заказчика комплектуют дополнительным креплением винтом.
Выпускается в цветах: белый, серый, коричневый, терракотовый, чёрный.
Комплект: коробка (1 шт.) и паспорт (1 экз. на упаковку).

Монтаж

Монтаж ведут по нормативно-технической документации на монтаж, испытания и сдачу в эксплуатацию систем охранной и охранно-пожарной сигнализации и систем связи.
Основание крепят к поверхности двумя саморезами.
Провода, которые подключают к клеммам, должны быть обесточены.
Техническое обслуживание в процессе эксплуатации не требуется.
Допустимая температура — от минус 60 до +50 °C, влажность 98% при +35 °C без конденсации.

Примеры

Ответвление в шлейфе сигнализации

Паспорт называет назначение прямо: монтаж систем охранно-пожарной сигнализации и теленаблюдения. Коробка собирает на клеммах разрыв шлейфа или кабельную связку, где нужно соединить несколько пар проводов.

Слаботочные цепи постоянного и переменного тока

Допустимо и для других цепей, если они укладываются в предел по току и напряжению: не более 0,5 А и не более 36 В на контактах.

Частые вопросы

Сколько проводов можно подключить?

На исполнениях с 4 парами — 8 точек присоединения проводов, на исполнениях с 5 парами — 10.

Какая гарантия и срок службы?

Гарантия 5 лет со дня ввода в эксплуатацию, но не более 5,5 лет со дня выпуска. Средний срок службы — не менее 10 лет.

Содержит ли коробка драгоценные металлы?

Нет, по паспорту не содержит.

Нюансы и грабли

Коробка на малые токи: не более 0,5 А и не более 36 В на контактах. Сетевые и другие цепи с более высоким напряжением через неё не пускайте.
Степень защиты IP40 — для сухих помещений. Для улицы и сырых мест нужна дополнительная защита коробки.
Паспорт пишет «диаметр подключаемого кабеля — до 2,5 мм²». Единица измерения (мм²) относится к сечению, а не к диаметру — ориентируйтесь на сечение жилы.
У исполнений на 5 контактов в паспорте нет упоминания дополнительного крепления крышки винтом — оно указано только для исполнений на 4 пары.
По паспорту изготовитель — ООО НПП «Магнито-контакт» (Рязань), рекламации направляют туда, а не «Велос».

Документация

Велос — паспорт ПАШК.685552.151 ПС на универсальную коробку УК-2П
