Брелоки Б3-РМ и Б4-Р — радиобрелоки управления охраной приборов ВЕКТОР

Радиобрелоки Б3-РМ (батарея CR2032) и Б 4-Р с функцией тревожной кнопки: постановка и снятие охранных зон приборов ВЕКТОР. РЭ Б3-РМ получено без первой страницы.

Брелоки управления радиоканальные Б3-РМ и Б4-Р (ВС-ВЕКТОР)

Модели семейства

Б3-РМ (ВС.425513.086)Брелок с тремя кнопками: кнопка 1 ставит на охрану зону прибора, к которой он прикреплён, кнопка 2 включает и выключает звук (удержание), кнопка 3 проверяет связь и состояние зоны. Одновременное нажатие кнопок 1 и 2 прикрепляет брелок к прибору.

Батарея	литиевая CR2032 (установлена в брелок)
Прикрепление	на группу зон из 20 адресных зон прибора, длительное (более 3 с) нажатие кнопок 1 и 2
Проверка связи с прибором	кнопка 3, удержание не менее 3 с
Звук	отключается и включается удержанием кнопки 2 более 3 с
Гарантия	2 года со дня изготовления

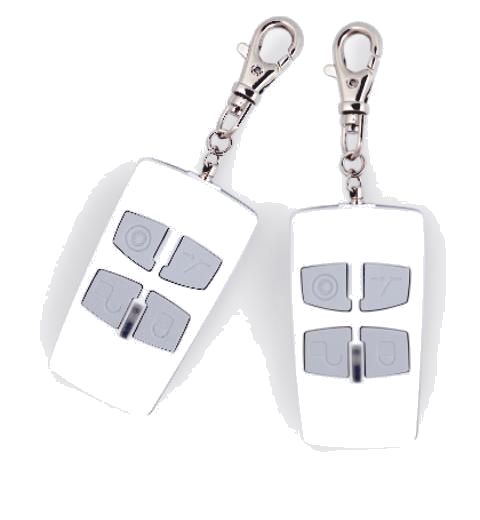

Б 4-Р (ВС.425513.011) с функцией тревожной кнопкиБрелок для адресной охранно-пожарной радиоканальной системы «ВС ВЕКТОР-АР»: дистанционное управление прибором «ВС-ПК ВЕКТОР»: постановка и снятие охранных извещателей в управляемых зонах, включение и выключение реле 1 прибора, выключение реле 2 на 3 секунды, режим «ТРЕВОГА», запрос состояния управляемых зон.

Элемент питания	литиевая батарея (установлена в брелок)
Срок службы и гарантия	срок службы 10 лет; гарантия 24 месяца со дня изготовления
Работа с GSM-розеткой (комплекты X800/X801)	постановка и снятие охранных извещателей, включение и выключение реле розетки, тревожная кнопка (удержание более 3 с, тихая тревога)

Как это работает и подключается

Прикрепление Б3-РМ: на плате прибора переключатель «КЛ» в положение «ON», нажать «ПРИМЕНИТЬ» — зоны показывают «бегущие огни» красным. Кнопкой «ЗВУК ОТКЛ./ТЕСТ» выберите зону (коротко — вперёд, «ДОСТУП» — назад), длинное нажатие на «ЗВУК ОТКЛ./ТЕСТ» выделяет её (мигание жёлтым). Отметьте все зоны группы и одновременно нажмите кнопки 1 и 2 брелока более 3 с. Зелёное свечение 3 с, низкий и три высоких гудка — прикреплён; красное 3 с, высокий и три низких — нет.
Открепление: переключатель «СРВ» на приборе, «ПРИМЕНИТЬ», «ЗВУК ОТКЛ./ТЕСТ» (зона 1 красная), перейти в зону прикрепления, удерживать кнопки 1 и 2 брелока не менее 3 с (светодиод брелока 3 с красный, два низких гудка). После открепления очистите память брелока: удерживайте все кнопки не менее 3 с до красного мигания и частых высоких гудков, чтобы не засорять радиоэфир.
Проверка связи: прибор в режиме тестирования радиоканала, удерживать кнопку 3 не менее 3 с; пять зелёных вспышек, затем качество связи: отличное — зелёное свечение, хорошее — жёлтое, плохое — красное. Однократное нажатие кнопки 3 показывает связь и состояние зоны.
Звук: удержание кнопки 2 более 3 с — звук отключается (зелёное мигание без звука) или включается (мигание и высокий гудок).

Монтаж

Не используйте брелок вблизи металлических дверей и крупных металлических предметов, токоведущих кабелей и компьютерных проводов, электротехнического и электромеханического оборудования: это снижает дальность и качество приёма.
Перед эксплуатацией проверьте связь в месте, где брелок обычно находится.

Примеры

Постановка и снятие зоны охраны с брелока

Б3-РМ: нажать кнопку 1 — идёт постановка (жёлтые вспышки и гудки раз в секунду), по окончании однократное зелёное мигание и высокий гудок.

Брелок в комплекте GSM-сигнализации

Б 4-Р входит в комплекты X800 и X801 и управляет GSM-розеткой: постановка, снятие, включение нагрузки, тихая тревога.

Частые вопросы

Какой батареей питается Б3-РМ?

Литиевой типа CR2032, установленной в брелок.

Какая гарантия?

Для Б3-РМ — 2 года со дня изготовления; для Б 4-Р — 24 месяца, срок службы 10 лет.

Нюансы и грабли

Руководство Б3-РМ извлеклось без первой страницы: назначение, технические характеристики и дальность в нём не извлеклись. Эти данные искать по РЭ прибора.
Если при нажатии любой кнопки индикатор мигает жёлтым (или двойным красным) и звучит низкий (или двойной низкий) гудок — заменяйте батарею.
Прибор нужно предварительно перевести в режим прописывания и режим тестирования; порядок — в РЭ самого прибора.
У Б 4-Р в этикетке габариты читаются с ошибкой, а тип батареи распознан не полностью; ориентируйтесь на этикетку и маркировку изделия.
