ИП212-230Р «ДИП-230Р ВЕКТОР» — радиоканальный дымовой извещатель со встроенной сиреной 85 дБ

Радиоканальный дымовой извещатель для ВС-ВЕКТОР-АР со встроенной сиреной. Связь до 600 м, две батареи CR2, оповещение автономное или групповое по команде прибора.

Модели семейства

ИП212-230Р «ДИП-230Р ВЕКТОР» (ВС.425513.095, РЭ 2023 г.)Измеряет удельную оптическую плотность среды и передаёт значение в прибор по радиоканалу. Есть кнопка контроля положения на базовом основании: при изъятии извещателя на прибор приходит извещение о неисправности. Сертификат ЕАЭС RU C-RU.ЧС13.В.00656/22 (ТР ЕАЭС 043/2017).

Чувствительность (удельная оптическая плотность)	от 0,05 до 0,2 дБ/м
Уровень звука на расстоянии 1 м	не менее 85 дБ
Мощность излучения радиоканала	не более 10 мВт
Связь с прибором	до 600 м на открытой местности
Питание	две батареи CR2 3 В (основная и резервная)
Степень защиты	не менее IP43
Температура	от −30 до +60 °C
Масса	не более 0,17 кг (без батарей)
Габариты	не более D105×52 мм
Срок службы	10 лет

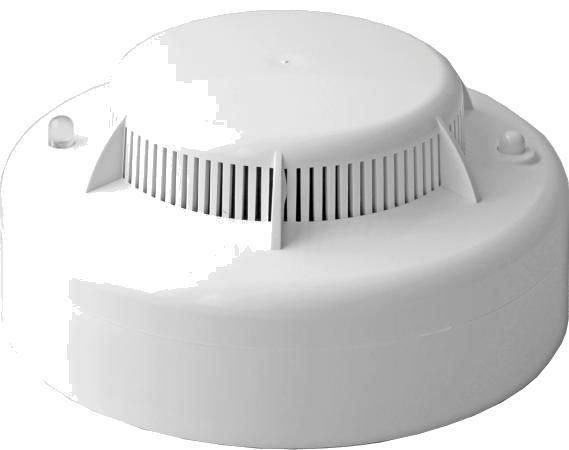

ИП212-230Р «ДИП-230Р ВЕКТОР» (ВС.425513.062, РЭ 2018 г. для ранних выпусков)Прежняя редакция для семейства приборов ВС-ПК ВЕКТОР. Сертификат C-RU.ПБ25.В.04640.

Напряжение питания	от 2,55 до 3,3 В
Звуковая сигнализация при включённом «ЗВУК»	сирена 4,5 мин, потом короткие сигналы 1 раз в минуту
Звуковая сигнализация при отключённом «ЗВУК»	сирена 5 мин

Как это работает и подключается

Индикатор: короткие зелёные вспышки 1 раз в 60 с — норма; красные по 1 с раз в 8 с — «Пожар»; жёлтые 1 раз в 8 с — разряд основной батареи, двойные — резервной, тройные — обеих; двойные жёлтые 1 раз в 30 с — неисправность внутренних цепей; тройные жёлтые 1 раз в 30 с — снятие с места крепления.
Звук при «Пожаре» в групповом режиме — прерывистая сирена до остановки оповещения прибором; в автономном — сирена 4,5 мин, затем короткие сигналы 1 раз в минуту. Нажатие тестовой кнопки при тревоге выключает звук.
Прикрепление к зоне прибора (с 1 по 20): включить «СРВ» на приборе и на извещателе, выбрать зону кнопками «ЗВУК ОТКЛ./ТЕСТ» и «ДОСТУП» и двойным нажатием тестовой кнопки передать посылку; зелёный свет 3 с — прикреплён, красный — нет.
Открепление: на приборе выбрать зону, дважды нажать тестовую кнопку; затем в сервисном режиме удерживать кнопку не менее 3 с до красного мигания, чтобы очистить память.

Монтаж

Установка и эксплуатация — по СП 484.1311500.2020, силами специализированной организации.
Ставьте на потолке или в верхней части помещения. Не ставьте у вентиляторов, вентиляционных решёток, кондиционеров и источников тепла, в помещениях с повышенной запылённостью, дымом сигарет, паром, влажных и кухонных помещениях, в местах скопления насекомых; дальше от токоведущих кабелей, электронных и электротехнических устройств и компьютерной техники.
Радиус зоны контроля по высоте помещения: до 3,5 м включительно — 6,40 м; св. 3,5 до 6,0 — 6,05 м; св. 6,0 до 10,0 — 5,70 м; св. 10,0 до 12,0 — 5,35 м.
Монтаж: основание закрепляют саморезами по монтажным отверстиям, ставят на место крышку батарейного отсека, извещатель совмещают с основанием и фиксируют поворотом по часовой стрелке.
Включение питания: повернуть извещатель против часовой стрелки и снять основание, снять крышку батарейного отсека, вытянуть ленту, изолирующую контакт основной батареи; резервная установлена.
Проверка работоспособности: нажатие тестовой кнопки дольше 3 с при норме переводит извещатель в «Пожар».
Качество связи проверяют в режиме тестирования радиоканала прибора: отличное — 2 зелёных мигания, хорошее — 1 зелёное, удовлетворительное — 1 красное, неудовлетворительное — 2 красных.

Примеры

Автономное оповещение

Переключатель «РЕЖИМ/ЗВУК» в положении OFF: сирена включается, когда сам извещатель перешёл в «Пожар»; работает со всеми приборами системы ВС-ВЕКТОР-АР.

Групповое оповещение

Положение ON: сирену запускает прибор — при «Пожаре» в любой зоне, по кнопке «ПУСК», от ВС-УДП ВЕКТОР или по команде СПИ ВЕТТА-2020. Только для приборов ВС-ПК ВЕКТОР-116 и последующих; зона извещателя должна стоять на охране.

Частые вопросы

Сколько батарей и каких?

Две литиевые батареи CR2 3 В — основная и резервная, обе в комплекте и установлены в извещатель.

На сколько хватает основной батареи?

В дежурном режиме не менее 36 месяцев; резервной — не менее 2 месяцев после разряда основной.

Громкость сирены?

Не менее 85 дБ на расстоянии 1 м.

Гарантия?

5 лет со дня продажи при наличии отметки или 5,5 лет с момента выпуска.

Нюансы и грабли

Групповой режим оповещения работает только с приборами ВС-ПК ВЕКТОР-116 и последующими; на других приборах оставляйте автономный (OFF).
Оповещение в группе включается, только если зона извещателя поставлена на охрану.
В РЭ 2018 г. и РЭ 2023 г. по-разному описаны режимы звука: в старой редакции переключатель называется «ЗВУК» (сирена 4,5 мин или 5 мин), в новой — «РЕЖИМ/ЗВУК» (групповой/автономный). Сверяйтесь с надписью на плате.
Не реже раза в год проверяйте пыль на защитной сетке дымовой камеры; чистите внешнюю поверхность пылесосом на всасывание, глубокую очистку делайте по инструкции производителя.
При замене основной батареи меняйте и резервную.

Документация

Версет — ДИП-230Р ВЕКТОР. Руководство по эксплуатации ВС.425513.095РЭ, ред. 1.0 от 01.03.2023
Версет — ДИП-230Р ВЕКТОР. Руководство по эксплуатации ВС.425513.062 РЭ, ред. 1.3 от 01.06.2018 (для извещателей, выпущенных до 01.12.2018)
