ВЕРСЕТ-GSM 03ВМ, 06ВМ, 09ВМ — GSM-охрана и управление на 3, 6 и 9 шлейфов, 4 реле, точка доступа

GSM-охрана и управление на 3, 6 и 9 шлейфов: 4 реле, 3 термометра, ключи ТМ, точка доступа, SMS и голос. Не сертифицированы как ППКП по ТР ЕАЭС 043/2017.

Модели семейства

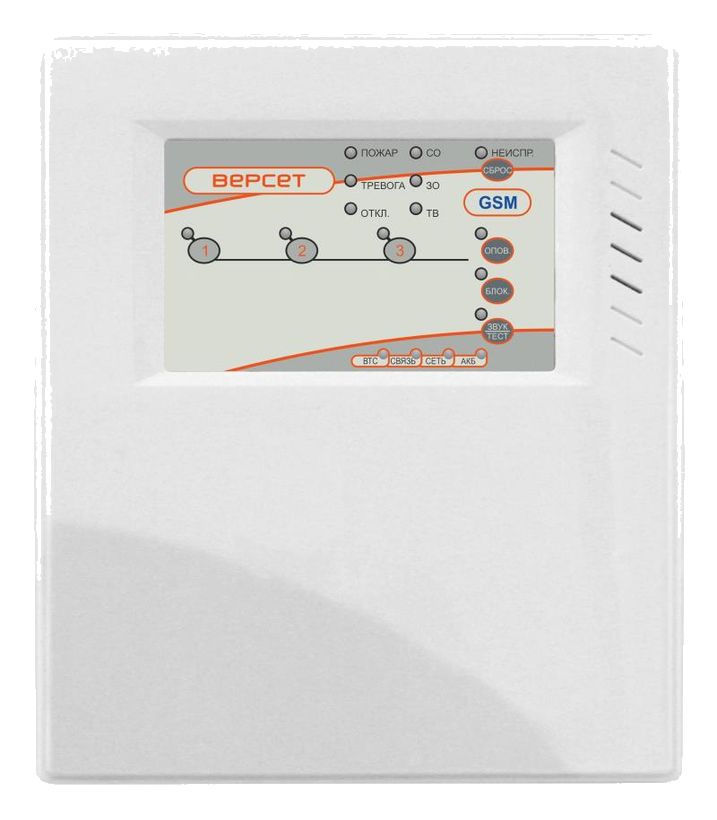

ВЕРСЕТ-GSM 03ВМТри шлейфа — три зоны охраны. Универсальные ШС: охранные, пожарные, технологические, неиспользуемые.

Шлейфы сигнализации	3
Комплектные выносные резисторы 7,5 кОм	6

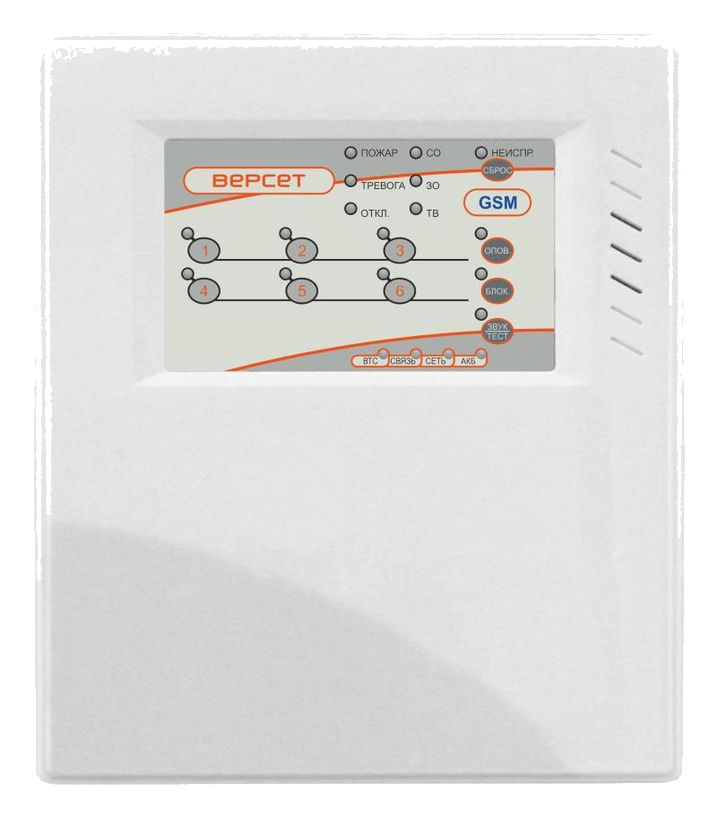

ВЕРСЕТ-GSM 06ВМШесть шлейфов, шесть зон охраны. Остальные характеристики те же.

Шлейфы сигнализации	6
Комплектные выносные резисторы 7,5 кОм	9

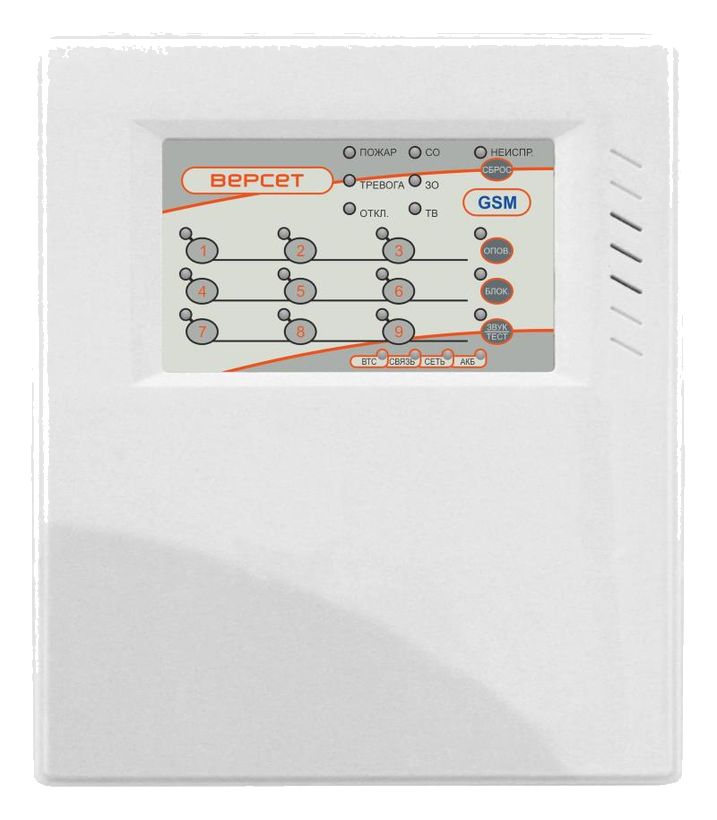

ВЕРСЕТ-GSM 09ВМДевять шлейфов, девять зон охраны. Остальные характеристики те же.

Шлейфы сигнализации	9
Комплектные выносные резисторы 7,5 кОм	12

Общие характеристики серииПитание от сети 110–250 В, резерв — аккумулятор 12 В 4,5 или 7 Ач внутри корпуса или внешний РИП.

Реле	4: реле 1–3 до 250 В AC, 24 В DC, 3 А; реле 4 до 240 В AC, 100 В DC, 0,1 А
Выходы оповещения	3: «-СО» (свет), «-ЗО» (звук), «-ТВ» (табло «Выход»)
Время от аккумулятора	4,5 Ач — не менее 25 ч в дежурном режиме и 3 ч в тревоге; 7 Ач — 39 ч и 5 ч
Выход 12 В	ток до 1,0 А; по выходам оповещения суммарно до 1,0 А, в постоянном режиме до 0,5 А
Ключи Touch Memory	до 220
Температура и защита	−40…+50 °C (без АКБ), влажность до 98 %, IP20
Габариты и масса	не более 250×210×80 мм; не более 1 кг без аккумулятора

Как это работает и подключается

Информирование — речевыми сообщениями и SMS на телефоны сотовой и проводной связи, специальными SMS на станцию ВЕТТА-50 GSM. События разных ШС можно отправлять на разные номера.
Управление по телефону: пароль доступа, команды 1n (запрос зоны), 2n и 3n (взять и снять зону), 4n и 5n (раздел), 6n и 7n (включить и выключить реле), 80 (микрофон), 90 (баланс), 91–93 (термометр 1–3), 94 (все три). Команду выполняет «#», отмена — «*»; запрос 90–94 ставьте в строке последним.
Температурные пороги: команда 8x, знак (0 — плюс, 9 — минус) и две цифры, диапазон от −55 до +99 °C.
Две SIM-карты: при отсутствии связи основной 5 минут прибор переходит на резервную, через час пробует вернуться.
Охранные тактики включают задержки взятия 15, 30, 45 или 60 с и задержку сирены 0, 15, 30 или 60 с.
Пожарные ШС работают в ННС (до 0,8 мА) или ПНС (от 0,8 до 2,85 мА, до 3,5 раз больше извещателей), в одно- и двухпороговом режимах; верификация переопросом (задержка опроса 30, 60 или 120 с, восстановление 4 с) включается в конфигурации.
Зоны одного типа объединяются в 1–4 раздела: ключи, прописанные на любой ШС раздела, управляют всем разделом.
Заводская конфигурация — «Надёжная охрана». Настройка — бесплатной программой «Конфигуратор» по USB.

Монтаж

Корпус закрепляется шурупами по разметке; ШС с выносными резисторами 7,5 кОм подключаются к клеммам «ШС1» — «ШС13», реле: ПОЖАР «П1, Р1, З1», ТРЕВОГА «П2, Р2, З2», НЕИСПРАВНОСТЬ «П3, Р3, З3», ОПОВЕЩЕНИЕ «Р4, П4».
Сирена — на «-ЗО» и «+12», световой оповещатель — на «-СО» и «+12», табло «Выход» — на «-ТВ» и «+12».
Внешний РИП 12…14 В подключается к «+РИП» и общему. Сетевые провода — на крайние контакты клемм «220В».
Для внешней GSM-антенны нужен кабель с разъёмом типа SMA.
Проверка: удержание кнопки «Тест/Звук» более 3 с — мигают все светодиоды красным и зелёным и включаются выносные оповещатели.

Примеры

Контролируемый проход

Электромагнитный замок на реле 3, ключи управления доступом и кнопка «Выход»: для точки доступа используются ШС1, реле 3 и считыватель ТМ.

Технологические шлейфы

Датчики протечки воды, пороговые температурные датчики, газоанализаторы; контакты можно привязать к реле, чтобы датчик управлял нагрузкой.

Температура

До трёх цифровых термометров ВС-ЦТ-В: SMS по запросу или при выходе за пороги, настроенные программой или командой с телефона.

Частые вопросы

Чем отличаются 03ВМ, 06ВМ и 09ВМ?

Числом шлейфов — 3, 6 и 9 соответственно.

Что в комплекте?

Прибор, РЭ с паспортом, диск «Конфигуратор», 2 ключа DS1990A, выносной считыватель Touch Memory, резисторы 7,5 кОм (6, 9 или 12 шт.), 3 диода 1N4007. Термометры, микрофон и аккумулятор — при заказе.

Хватит ли аккумулятора?

На 4,5 Ач — не менее 25 ч в дежурном режиме, на 7 Ач — не менее 39 ч; с РИП «Парус» и АКБ 12 Ач — не менее 65 ч.

Можно ли использовать как ППКП?

Нет, как основной прибор на объектах с обязательной пожарной защитой — нельзя (РЭ).

Нюансы и грабли

Приборы не сертифицированы по ТР ЕАЭС 043/2017 и не могут быть основным или единственным ППКП на объектах, где пожарная сигнализация обязательна. Подключение дымовых, тепловых и ручных извещателей носит информационный характер.
При напряжении аккумулятора 10–10,5 В прибор отключает внешние нагрузки, реле, коммуникатор и индикацию: он не выполняет охрану. Если режим длится больше суток, аккумулятор может выйти из строя.
При включённом контроле линий оповещения на неиспользуемые выходы «-ЗО», «-СО», «-ТВ» ставят диод и резистор из комплекта.
Неиспользуемые ШС переведите в тип «Неиспользуемый» или замените резистором 7,5 кОм.
Если на реле 3 назначен ШС, извещение «НЕИСПРАВНОСТЬ» этим реле выдаваться перестаёт; реле 3 также используется точкой доступа.
Точка доступа контролирует открытое состояние двери 20, 40 или 60 с; превышение или несанкционированный проход даёт «Неисправность точки доступа».

Документация

Версет — ВЕРСЕТ-GSM 03ВМ, 06ВМ, 09ВМ. Руководство по эксплуатации, паспорт ВС.425513.045 РЭ, ред. 1.3 от 13.04.2026
