ИП101-17А-A1R и ИП101-17А-A3R — адресные тепловые извещатели для ВС-ВЕКТОР-АП: 54–65 и 64–76 °C

Адресно-аналоговые тепловые максимально-дифференциальные извещатели классов A1R и A3R для приборов ВС-ВЕКТОР-АП250 и АП220: питание и связь по адресной линии, два встроенных изолятора КЗ.

Модели семейства

ИП101-17А-A1R (САПО.425214.025)Класс A1R: температура срабатывания от 54 до 65 °C. Питание и связь — по адресной линии; на борту два изолятора КЗ (размыкателя АЛ). Сертификат ЕАЭС RU C-RU.ЧС13.В.00117/21.

Температура срабатывания	минимальная 54 °C, максимальная 65 °C
Время срабатывания при росте от 25 °C	5 °C/мин — от 120 до 500 с; 10 °C/мин — от 60 до 242 с; 20 °C/мин — от 30 до 130 с; 30 °C/мин — от 20 до 100 с
Питание от адресной линии	от 8 до 15 В
Средний ток потребления	не более 150 мкА
Изоляторы КЗ АЛ	2 встроенных
Степень защиты	не менее IP43
Температура	от −30 до +55 °C
Масса с основанием	не более 0,075 кг
Габариты с основанием	не более 85×54 мм

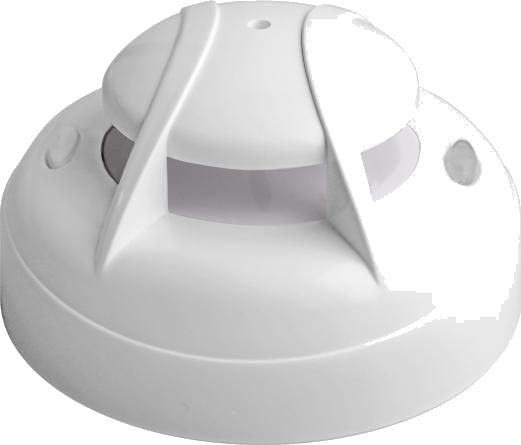

ИП101-17А-A3R (САПО.425214.025-01)Класс A3R: температура срабатывания от 64 до 76 °C; остальные характеристики и время срабатывания при нарастании температуры те же.

Температура срабатывания	минимальная 64 °C, максимальная 76 °C
Срок службы	10 лет

Как это работает и подключается

Извещатель обнаруживает превышение температуры и скорости её роста над пороговыми значениями и передаёт тревогу в прибор по адресной линии. Работает с ППКУОП «ВС-ВЕКТОР-АП250» и «ВС-ВЕКТОР-АП220».
Извещения в прибор: «Пожар», «Неисправность», «Устранение неисправности», «Включен размыкатель адресной линии», «Выключен размыкатель адресной линии», «Норма», «Тест».
Индикатор: красные вспышки 1 раз в 1 с — «Пожар»; жёлтые 1 раз в 10 с — неисправность АЛ; тройные жёлтые — не зарегистрирован в системе; четыре жёлтых — неисправность измерительной части; зелёные вспышки — норма; зелёная и жёлтая вспышки — включён «СРВ».
Прикрепление: снять основание, подключить провода адресной линии через разрывные клеммы с соблюдением полярности; на плате прибора «СРВ» в «ON», «ПУСК», выбор зоны кнопками «ЗВУК ОТКЛ./ТЕСТ» и «ДОСТУП»; на извещателе «СРВ» в «ON» и короткое нажатие «ТЕСТ» (светодиод красный — «Активирован»); «ПУСК» на приборе подтверждает прикрепление. Потом выключить «СРВ» на приборе и извещателе.
Открепление: так же включить «СРВ», нажать «ТЕСТ» на извещателе и кнопку «СБРОС» на приборе.

Монтаж

Установка и эксплуатация — по СП 484.1311500.2020, силами специализированной организации.
Ставьте на потолке или в верхней части помещения, учитывая исключение посторонних тепловых воздействий; подальше от токоведущих кабелей, электронных и электротехнических устройств и компьютерной техники.
Радиус зоны контроля по высоте помещения: до 3,5 м включительно — 3,55 м; св. 3,5 до 6,0 — 3,20 м; св. 6,0 до 9,0 — 2,85 м.
Монтаж: разметить места под саморезы, продеть провода адресной линии и закрепить основание (заглушки отверстий под провода при необходимости выломать), подключить разрывные клеммы к клеммам «+AЛ-», совместить извещатель с основанием и зафиксировать поворотом по часовой стрелке.
Защитную крышку перед работой снимают; при ремонтных работах в помещении и при транспортировке её надевают, чтобы не запылился температурно-чувствительный элемент.
Проверка феном: воздух не выше 80 °C, иначе возможно повреждение пластмассового корпуса.

Примеры

Кнопка «ТЕСТ»

Короткое нажатие даёт на прибор извещение «Тест»: индикатор зоны на приборе 5 с мигает красным, зелёным и синим. Нажатие дольше 3 с в дежурном режиме переводит извещатель в «Пожар».

Изоляция короткого замыкания

При КЗ в адресной линии извещатель включает размыкатель, изолирует закороченный участок и сообщает прибору.

Частые вопросы

С какими приборами работает?

С ППКУОП ВС-ВЕКТОР-АП250 и ВС-ВЕКТОР-АП220.

Чем отличаются исполнения?

Классом и температурой срабатывания: A1R — от 54 до 65 °C, A3R — от 64 до 76 °C.

Что входит в комплект?

Извещатель с основанием, 2 разрывные клеммы типа 15EDGK-3.81-02P-14-00A(H), защитная крышка, РЭ.

Гарантия?

5 лет со дня продажи при наличии отметки или 5,5 лет с момента выпуска.

Нюансы и грабли

Если «СРВ» извещателя не выключить, он останется в состоянии «НЕИСПРАВНОСТЬ, переключатель «СРВ» включен».
Соблюдайте полярность адресной линии; провода подключают через разрывные клеммы из комплекта (2 шт.).
Не реже раза в год проверяйте пыль на извещателе в области температурно-чувствительного элемента и чистите внешнюю поверхность пылесосом на всасывание.
Температура фена для проверки не выше 80 °C.

Документация

Версет — ИП101-17А-A1R, ИП101-17А-A3R. Руководство по эксплуатации САПО.425214.025РЭ, ред. 1.1 от 02.02.2023
