ИП101-17Р-A1R и ИП101-17Р-A3R «ИП-17Р ВЕКТОР» — радиоканальные тепловые максимально-дифференциальные извещатели

Радиоканальные тепловые извещатели классов A1R и A3R для системы ВС-ВЕКТОР-АР: реагируют на превышение температуры и скорости её роста. Связь до 600 м, батареи CR123A и CR2032.

ИП101-17Р-A1R / ИП101-17Р-A3R «ИП-17Р ВЕКТОР»

Модели семейства

ИП101-17Р-A1R (ВС.425513.096, РЭ 2023 г.)Класс A1R: температура срабатывания от 54 до 65 °C. Радиоканальный, питание от основной и резервной батарей, есть кнопка контроля положения на базовом основании. Сертификат ЕАЭС RU C-RU.ЧС13.В.00656/22.

Температура срабатывания	минимальная 54 °C, максимальная 65 °C
Время срабатывания при росте от 25 °C	5 °C/мин — от 120 до 500 с; 10 °C/мин — от 60 до 242 с; 20 °C/мин — от 30 до 130 с; 30 °C/мин — от 20 до 100 с
Связь с прибором	до 600 м на открытой местности
Питание	основная батарея CR123A 3 В, резервная CR2032 3 В
Степень защиты	не менее IP43
Температура	от −30 до +60 °C
Масса	не более 0,07 кг (без батарей)
Габариты	не более D85×50 мм

ИП101-17Р-A3R (ВС.425513.096-01, РЭ 2023 г.)Класс A3R: температура срабатывания от 64 до 76 °C; время срабатывания при нарастании температуры такое же, как у A1R.

Температура срабатывания	минимальная 64 °C, максимальная 76 °C
Мощность излучения радиоканала	не более 10 мВт
Срок службы	10 лет

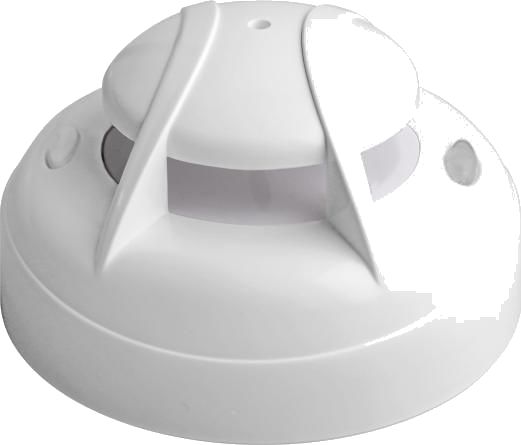

ИП101-17Р-A1R / A3R «ИП-17Р-А1R/А3R ВЕКТОР» (ВС.425513.052, РЭ 2021 г.)Прежняя редакция для семейства приборов ВС-ПК ВЕКТОР, соответствие ГОСТ Р 53325-12 для классов А1R и А3R. Сертификат C-RU.ПБ25.В.04640.

Напряжение питания	от 2,55 до 3,9 В
Рабочая температура A1R	от −30 до +50 °C
Рабочая температура A3R	от −30 до +60 °C
Зоны прибора	1…16

Как это работает и подключается

Извещатель обнаруживает превышение температуры и скорости её роста над пороговыми значениями, формирует тревожный сигнал и передаёт его на прибор по радиоканалу (параметры канала — в РЭ на прибор).
Индикатор: короткие зелёные вспышки 1 раз в 60 с — норма; красные по 1 с раз в 8 с — «Пожар»; жёлтые 1 раз в 8 с — разряд основной батареи, двойные — резервной, тройные — обеих; двойные жёлтые 1 раз в 30 с — неисправность внутренних цепей; тройные жёлтые 1 раз в 30 с — снятие с места крепления.
Прикрепление к зоне прибора: включить «СРВ» на плате прибора и на извещателе, выбрать зону кнопками прибора, двойным нажатием тестовой кнопки передать посылку; зелёный 3 с — прикреплён, красный — нет. Зоны с 1 по 20 по РЭ 2023 г. и с 1 по 16 по РЭ 2021 г.
Открепление: выбрать зону на приборе, дважды нажать тестовую кнопку; затем в сервисном режиме удерживать кнопку не менее 3 с до красного мигания, чтобы очистить память.

Монтаж

Установка и эксплуатация — по СП 484.1311500.2020, силами специализированной организации.
Ставьте на потолке или в верхней части помещения, с учётом исключения посторонних тепловых воздействий; подальше от токоведущих кабелей, электронных и электротехнических устройств, металлических дверей, крупных металлических предметов и компьютерной техники.
Радиус зоны контроля по высоте помещения: до 3,5 м включительно — 3,55 м; св. 3,5 до 6,0 — 3,20 м; св. 6,0 до 9,0 — 2,85 м.
Монтаж: основание закрепляется саморезами по монтажным отверстиям, ставится крышка батарейного отсека, извещатель совмещается с основанием и фиксируется поворотом по часовой стрелке.
Включение питания: повернуть извещатель против часовой стрелки, снять основание и крышку батарейного отсека, вытянуть ленту, изолирующую основную батарею; резервная установлена.
Качество связи проверяют в режиме тестирования радиоканала прибора: отличное — 2 зелёных мигания, хорошее — 1 зелёное, удовлетворительное — 1 красное, неудовлетворительное — 2 красных.

Примеры

Проверка феном

Продуйте область температурно-чувствительного элемента воздухом от фена; температура воздуха не выше 80 °C, иначе возможно повреждение пластмассового корпуса.

Принудительное «Пожар»

Нажатие тестовой кнопки дольше 3 с переводит извещатель в «Пожар» для проверки системы.

Частые вопросы

Чем отличаются A1R и A3R?

Температурой срабатывания: A1R — от 54 до 65 °C, A3R — от 64 до 76 °C.

На сколько хватает батарей?

Основной — не менее 36 месяцев, резервной — не менее 2 месяцев в дежурном режиме.

Гарантия?

5 лет со дня продажи при наличии отметки или 5,5 лет с момента выпуска.

Нюансы и грабли

При проверке феном температура воздуха не должна превышать 80 °C — иначе повреждается пластмассовый корпус.
Длительное нахождение в сервисном режиме разряжает батарею; после прикрепления выключайте «СРВ».
В РЭ 2021 г. индикация разряда батарей другая: красные вспышки 1 раз в 8 с (основная), двойные красные (резервная), тройные красные (обе). Сверяйте с редакцией РЭ.
Не реже раза в год проверяйте пыль на извещателе в области температурно-чувствительного элемента и чистите внешнюю поверхность пылесосом на всасывание.
При замене основной батареи меняйте и резервную.

Документация

Версет — ИП101-17Р-A1R и ИП101-17Р-A3R. Руководство по эксплуатации ВС.425513.096РЭ, ред. 1.0 от 01.03.2023
Версет — ИП101-17Р-A1R «ИП-17Р-А1R ВЕКТОР» и ИП101-17Р-A3R «ИП-17Р-А3R ВЕКТОР». Руководство по эксплуатации ВС.425513.052 РЭ, ред. 1.2 от 06.05.2021
