ВЕТТА-БР — блок реле пультового прибора ВЕТТА-КП

Блок реле пультового прибора ВЕТТА-КП: 4 реле, каждое — канал коммутации. Срабатывают по команде ОКП от состояния зон, выведенных на его каналы индикации.

Модели семейства

ВЕТТА-БРБлок реле ВС.425513.050: компонент пультового прибора ВЕТТА-КП системы ВЕТТА-2020. Сам ничего не решает: исполняет команды основной контрольной панели (ОКП) по приборной магистрали RS-485.

Реле	4 электромагнитных; каждое — канал коммутации (КК) системы
Контакты реле	переменное напряжение не более 250 В; постоянное не более 30 В; ток не более 3 А
Линия связи	1 магистраль RS-485 (приборная, к клеммам M3A, M3B и ┴ ОКП)
Питание	12 В от внешних источников по двум вводам; рабочий диапазон 10–15 В; есть вход ВТС для сигнала «Неисправность» источника
Ток потребления	не более 150 мА
Защита и температура	IP41; от –30 до +50 °C
Масса и габариты	не более 0,2 кг; 110,5×105×40 мм
Срок службы	10 лет
Системный адрес	любой свободный из 44–49 (п. 3.1 РЭ; в шаге привязки п. 5.3 назван диапазон 44–50)

Общие данныеПределы системы ВЕТТА-2020, в которых работает блок реле (по руководству по эксплуатации системы).

Блоки реле	до 5 на один ОКП; каналов коммутации (реле) в системе до 20
Приборная магистраль ОКП	до 10 устройств: ДКП, блоки реле, УРС, БК
Системные адреса	1–40 — объектовые приборы и УППУ; 41–50 — компоненты ВЕТТА-КП (ДКП1–ДКП3 — 41–43, ВЕТТА-МК — 50, остальные — 44–49)
Объектовые приборы и УППУ	до 40 на один пультовой прибор
Длина магистрали RS-485	до 1000 м на сегмент при сечении проводов 0,2 мм²

Как это работает и подключается

Реле всех блоков образуют общее пространство каналов коммутации. Каждый канал логически подключается к одному или к нескольким каналам индикации ОКП и срабатывает по назначенному событию («ТРЕВОГА», «ПОЖАР», «НЕИСПРАВНОСТЬ» и т.д.). То есть реле привязаны к каналам индикации, а через них — к зонам объектовых приборов.
Настройка — в программе-конфигураторе, вкладка «Каналы коммутации». Перетащите канал из списка «Неиспользованные» в «Сконфигурированные», выберите условие срабатывания, задержку срабатывания (0 — без задержки) и длительность пребывания в сработавшем состоянии (0 — без ограничения). Затем выделите нужные каналы индикации, в контекстном меню выберите «Привязать» и запишите конфигурацию в ОКП. Отвязка делается той же командой «Отвязать».

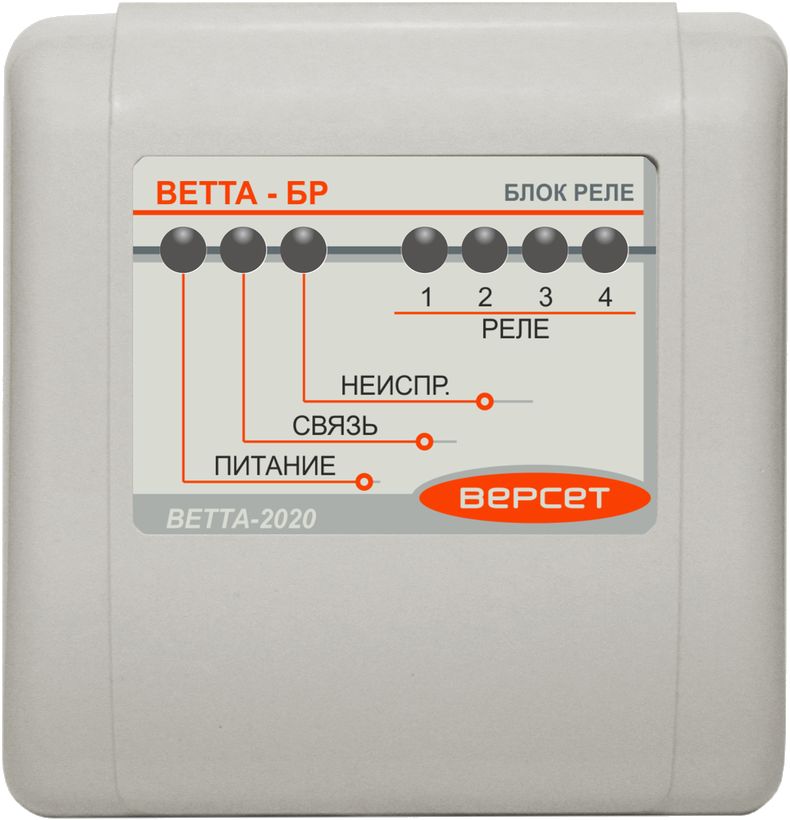

Индикаторы на лицевой панели: «РЕЛЕ 1»–«РЕЛЕ 4» — зелёный, если реле включено; нет свечения — выключено; жёлтый — реле отключено в конфигурации. «СВЯЗЬ»: зелёный непрерывно — связь с ОКП в норме, зелёный мигает — получение адреса, жёлтый мигает — нет связи. «ПИТАНИЕ»: зелёный — норма; жёлтый с одиночным коротким гашением раз в 2 сек. — неисправность первого ввода, с двойным — второго; жёлтый мигает 2 раза в сек. — сигнал «Неисправность» внешнего источника или низкое напряжение по обоим вводам. «НЕИСПРАВНОСТЬ»: жёлтый мигает 2 раза в сек.
Внутри корпуса на плате стоят кнопка «АДРЕС» (привязка блока к ОКП) и датчик вскрытия корпуса (тампер). Доступ к ним нужен только на этапе привязки; тампер извещает ОКП о вскрытии.

Монтаж

Монтаж — при отключённом питании. Вскройте крышку, закрепите основание корпуса по установочному чертежу (Приложение РЭ, Рис. 2), проведите через монтажные отверстия провода питания, кабель линии связи и провода от реле, подключите по схеме соединений (Приложение, Рис. 8) и поставьте крышку.
Ставить на стене или другой конструкции охраняемого помещения, где нет доступа посторонним.
Кабели линий связи — отвечающие требованиям пожарной безопасности, сечение жил не менее 0,2 мм². Не прокладывать ближе 0,5 м и параллельно сетевой проводке. При сложной помеховой обстановке — экранированный кабель, экран заземлять только в одной точке.
Несколько устройств на одной линии — шина с отводами не длиннее 1 м; тогда устойчивая связь до 1000 м. «Звезда» не рекомендуется: суммарная длина лучей не больше 700 м.
Питание — от внешних резервированных источников 12 В по двум вводам и сигнал «Неисправность» источника на вход ВТС. Если у источника нет вывода неисправности, между клеммами «ВТС» и «┴» блока ставят резистор: в РЭ назван 7,5 кОм, а в комплекте по паспорту лежат три резистора 1,0 кОм (расхождение разобрано ниже).
Привязка к ОКП: подайте питание на ОКП и блок, переведите переключатель «Привязка» ОКП в «ON», кнопками «Звук откл./Тест» (вперёд) и «Доступ» (назад) поставьте курсор на свободный адрес из 44–49. На плате блока коротко нажмите «АДРЕС» — блок 60 секунд ждёт привязки, индикатор «Связь» мигает зелёным. Коротко нажмите «Связь» на ОКП: успех — высокий однотонный звук ОКП и постоянный зелёный «Связь» блока, блок выходит из режима привязки сам; неудача — низкий звук.
После привязки верните переключатель «Привязка» ОКП назад и установите крышки блоков реле.
РЭ советует конфигурировать систему «на столе», собрав элементы по временной схеме, и только потом разносить по объекту.
Комплект по паспорту: блок реле, паспорт, три резистора 1,0 кОм. Перевозка — упакованным любым транспортом с защитой от осадков (условия хранения 4 по ГОСТ 15150-69); хранение — в потребительской таре в складских помещениях (условия 2 по ГОСТ 15150-69), без паров кислот, щелочей и агрессивных газов. После транспортировки перед включением выдержать в нормальных условиях не менее 24 ч.

Примеры

Сигнал на пульт централизованного наблюдения

Реле блока по командам ОКП формируют сигналы для пультов централизованного наблюдения: «Пожар», «Тревога», «Неисправность» и другие события, которые заданы каналу коммутации.

Управление инженерными системами и оповещением

Контакты реле управляют технологическим оборудованием и инженерными системами объекта, а также запускают внешние системы оповещения о пожаре.

Одно реле на группу зон

К одному каналу коммутации можно привязать произвольную группу каналов индикации, в том числе зон разных объектовых приборов.

Частые вопросы

Сколько реле в блоке и что можно коммутировать?

Четыре электромагнитных реле. Контакты: переменное напряжение не более 250 В, постоянное не более 30 В, ток не более 3 А.

Сколько блоков реле можно подключить?

До 5 блоков на один ОКП; всего в системе до 20 каналов коммутации (реле).

Как задать, когда реле срабатывает?

В программе-конфигураторе: назначить канал коммутации на нужные каналы индикации ОКП и выбрать условие срабатывания, задержку и длительность во вкладке «Каналы коммутации». Затем записать конфигурацию в ОКП.

Какая гарантия и срок службы?

Гарантия 5 лет с момента розничной продажи при отметке в паспорте, но не более 6 лет с момента выпуска; срок службы — 10 лет.

Нюансы и грабли

Пока крышка блока снята, тампер шлёт на ОКП сообщения о вскрытии корпуса. После привязки обязательно ставьте крышки на место.
Адрес 50 закреплён за блоком ВЕТТА-МК. В п. 3.1 РЭ блоку реле отдаются адреса 44–49, а в шаге привязки п. 5.3 назван диапазон 44–50. Расхождение мелкое: ставьте 44–49, и конфликта с МК не будет.
Расхождение по резисторам: РЭ велит при отсутствии вывода неисправности у источника поставить 7,5 кОм между «ВТС» и «┴», а паспорт блока в комплекте называет только три резистора 1,0 кОм. Какое значение стоит на схеме (Рис. 8 приложения), из текста не видно — берите по схеме и по результату контроля источника на ОКП.
Режим привязки на блоке длится 60 секунд, потом блок выходит из него сам. Не успели — снова коротко нажмите «АДРЕС».
Канал коммутации работает от каналов индикации, а не от зон напрямую. Зону объектового прибора, не выведенную на канал индикации ОКП, на реле не завести.
Блок нельзя просто выдернуть из системы: удаление идёт в два этапа — отвязка от ОКП и стирание параметров привязки в самом блоке (удержать «АДРЕС» более 3 секунд, индикатор «СВЯЗЬ» погаснет, затем выключить питание). РЭ рекомендует отвязывать через программу-конфигуратор: она сама чистит параметры ОКП, связанные с удаляемым устройством.
Контакты реле рассчитаны на переменное напряжение не более 250 В, постоянное не более 30 В и ток не более 3 А. Нагрузку выше этих пределов через контакты не пускать.
Паспорт запрещает ремонт вне специализированных сервисных центров изготовителя; направляемое в ремонт устройство должно быть в полной комплектации и с сопроводительным листом.

Документация

Версет — ВЕТТА-2020, руководство по эксплуатации (пультовая система, система передачи извещений), по титулу ред. 2.2 от 11.02.2021
Версет — ВЕТТА-БР, паспорт ВС.425513.050ПС, ред. 1.0 от 01.11.2022
