ВЕТТА-ДКП1 / ДКП2 / ДКП3 — дополнительные контрольные панели пультового прибора ВЕТТА-КП
Дополнительные панели пультового прибора ВЕТТА-КП: ещё по 50 каналов индикации зон к основной панели ОКП. Исполнения ДКП1, ДКП2, ДКП3 дают каналы 51–200.
Модели семейства
ВЕТТА-ДКП1Дополнительная контрольная панель ВС.425513.047-01: каналы индикации 51–100, системный адрес 41.
| Обозначение и паспорт | ВС.425513.047-01; паспорт ВС.425513.047-01ПС, ред. 1.0 от 01.11.2022 |
| Каналы индикации | КИ51–КИ100, 50 шт. |
| Системный адрес | 41 (закреплён за ДКП1) |
| Комплект по паспорту | панель, паспорт, три резистора 1,0 кОм |

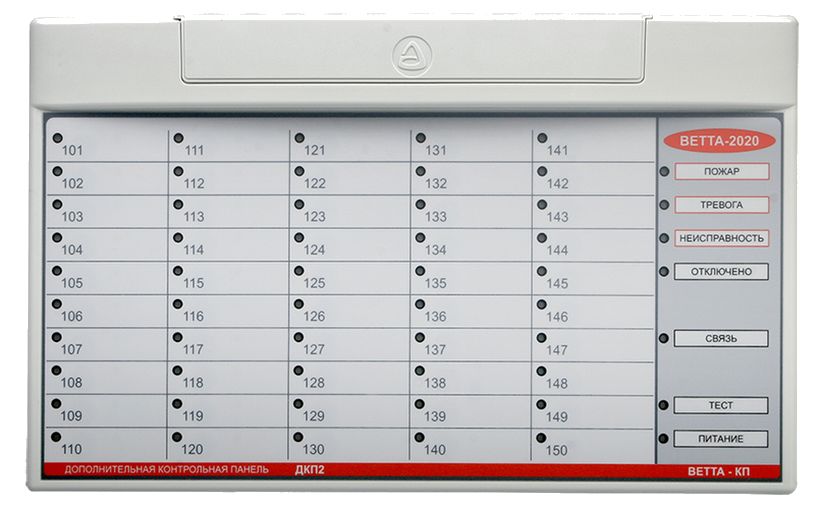

ВЕТТА-ДКП2Дополнительная контрольная панель ВС.425513.047-02: каналы индикации 101–150, системный адрес 42.
| Обозначение и паспорт | ВС.425513.047-02; паспорт ВС.425513.047-02ПС, ред. 1.0 от 01.11.2022 |
| Каналы индикации | КИ101–КИ150, 50 шт. |
| Системный адрес | 42 (закреплён за ДКП2) |
| Комплект по паспорту | панель, паспорт, три резистора 1,0 кОм |

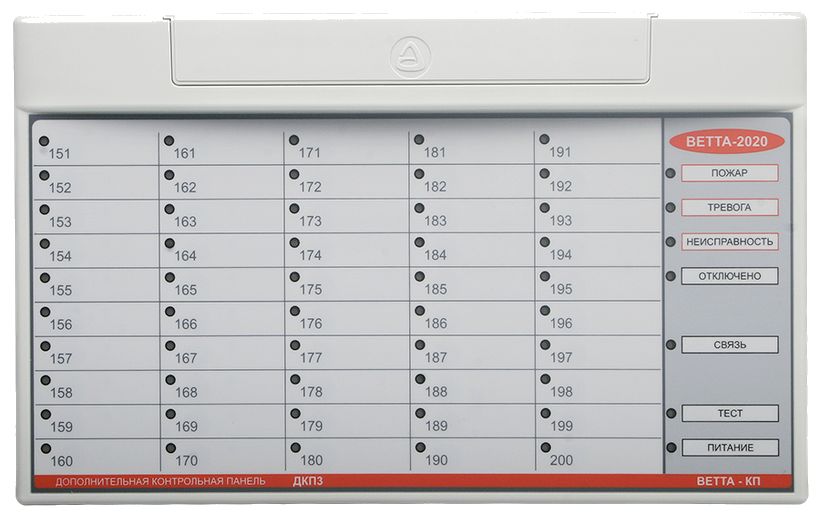

ВЕТТА-ДКП3Дополнительная контрольная панель ВС.425513.047-03: каналы индикации 151–200, системный адрес 43.
| Обозначение и паспорт | ВС.425513.047-03; паспорт ВС.425513.047-03ПС, ред. 1.0 от 01.11.2022 |
| Каналы индикации | КИ151–КИ200, 50 шт. |
| Системный адрес | 43 (закреплён за ДКП3) |
| Комплект по паспорту | панель, паспорт, три резистора 1,0 кОм |
Общие данныеОдинаково для всех ДКП (по таблице 5 РЭ ВЕТТА-2020 «ОКП, ДКП») и пределы системы, в которой они работают.
| Подключение | приборная магистраль RS-485 ОКП (клеммы M3A, M3B и ┴); на приборную линию ОКП до 10 устройств |
| Количество ДКП | не более 3 на один ОКП |
| Питание | 12 В, два ввода; рабочий диапазон 10–15 В; есть входы контроля исправности внешнего резервированного источника |
| Ток потребления | не более 60 мА; в дежурном режиме 30 мА |
| Защита и температура | IP30; от –30 до +50 °C |
| Масса и габариты | не более 0,6 кг; 291,2×179,2×31,6 мм |
| Срок службы | 10 лет |
| Общая ёмкость прибора | до 200 адресных зон: ОКП и до трёх ДКП по 50 каналов индикации |
| Объектовые приборы и УППУ | до 40 на один пультовой прибор |
Как это работает и подключается
- ДКП — дополнительная панель индикации: 50 световых индикаторов каналов, на которых отображаются состояния закреплённых за ними зон охраны объектовых приборов и общетехнических зон привязанных к ОКП устройств. Взаимодействием компонентов пультового прибора управляет ОКП, ДКП подключается к его приборной магистрали. Каждой выбранной зоне объектового прибора в конфигураторе ставится в соответствие канал индикации (КИ) ОКП или ДКП, а общетехническая зона любого устройства имеет номер «0» в списке зон.
- Нумерация каналов жёсткая: ОКП — КИ1–КИ50, ДКП1 — КИ51–КИ100, ДКП2 — КИ101–КИ150, ДКП3 — КИ151–КИ200. Другого различия между ДКП1–ДКП3 РЭ не называет: отличаются диапазон каналов и закреплённый адрес, поэтому нужное исполнение указывают при заказе.
- Цвета канала индикации (общие для ОКП и ДКП): пожар 2 и пуск оповещения — красный непрерывно; пожар 1 — красный, мигает 2 раза в сек.; тревога — синий, мигает 2 раза в сек.; внимание — красный, мигает 1 раз в 2 сек.; неисправность — жёлтый, мигает 1 раз в 2 сек.; зона снята с охраны — жёлтый непрерывно; поставлена на охрану — зелёный непрерывно; постановка на охрану — зелёный, мигает 1 раз в сек.; канал не используется — нет свечения.
- Обобщённые индикаторы ДКП: «Пожар», «Неисправность», «Тревога», «Питание», «Отключено», «Связь» и «Тест». «Питание»: зелёный непрерывно — норма. «Связь»: зелёный непрерывно — связь в норме, жёлтый мигает 1 раз в 2 сек. — нарушена связь по линиям связи. «Тест»: чередование цветов, пока идёт режим «Тест», иначе не светится.
- Режим «Тест» запускает ОКП: удержание «Звук откл./Тест» более 3 секунд. Все светодиоды ОКП и ДКП мигают поочерёдно красным, зелёным и синим; режим заканчивается сам через 20 секунд или повторным коротким нажатием. Звуковой сигнал, кнопки управления и USB-порт в РЭ описаны только для ОКП.
- Зонами объектовых приборов можно управлять (постановка и снятие) ключами Touch Memory или кодонаборной клавиатурой «Портал». В РЭ эти входы названы только у ОКП.
Монтаж
- Монтаж — при отключённом питании. Вскройте защитную крышку, закрепите основание корпуса по установочному чертежу (Приложение РЭ, Рис. 1 — общий для ОКП и ДКП), проведите через монтажные отверстия провода питания и кабель линии связи, подключите по схеме соединений (Приложение, Рис. 7) и поставьте крышку.
- Подключение к ОКП — приборная магистраль RS-485: клеммы «M3A», «M3B» и «┴» ОКП. Питание — два ввода 12 В и сигнал «Неисправность» от внешнего источника; если у источника нет такого вывода, между «ВТС» и «┴» панели ставят резистор: РЭ называет 7,5 кОм, в комплекте по паспорту — три резистора 1,0 кОм (расхождение разобрано ниже).
- Привязка к ОКП: ОКП, ДКП и блоки реле соединены и запитаны, переключатель «Привязка» ОКП — в «ON». Кнопками «Звук откл./Тест» (вперёд) и «Доступ» (назад) поставьте курсор на КИ41 для ДКП1 (КИ42 — ДКП2, КИ43 — ДКП3) и коротко нажмите «Связь» ОКП. Успех — мигание адресного индикатора синим на зелёном фоне и высокий однотонный звук; неудача — низкий звук. Проверьте режим привязки на ОКП, питание, соединение с ОКП и номер адреса, повторите.
- Кабели линий связи — отвечающие требованиям пожарной безопасности, сечение жил не менее 0,2 мм². Не прокладывать ближе 0,5 м и параллельно сетевой проводке. При сложной помеховой обстановке — экранированный кабель, экран заземлять только в одной точке. Несколько устройств на линии — шина с отводами не длиннее 1 м, тогда устойчивая связь до 1000 м.
- Ставить на стене или другой конструкции охраняемого помещения, где нет доступа посторонним. РЭ рекомендует конфигурировать систему «на столе», собрав элементы по временной схеме.
- Перевозка — упакованным любым транспортом с защитой от осадков (условия хранения 4 по ГОСТ 15150-69); хранение — в потребительской таре в складских помещениях (условия 2 по ГОСТ 15150-69), без паров кислот, щелочей и агрессивных газов. Перед включением после транспортировки выдержать в нормальных условиях не менее 24 ч.
Примеры
Объект больше 50 зон
Основная панель ОКП показывает 50 каналов индикации. Для 51–100 зон добавляют ДКП1, для 101–150 — ДКП2, для 151–200 — ДКП3: до трёх панелей на один пультовой прибор.
Несколько объектовых приборов на одном пульте
Каналы индикации закрепляются за зонами объектовых приборов произвольно, как задано в конфигураторе. РЭ советует группировать каналы одного прибора рядом — в строку или в столбец.
Частые вопросы
Сколько ДКП можно подключить и сколько каналов это даёт?
До трёх на один ОКП. Каждая добавляет 50 каналов индикации: всего вместе с ОКП до 200 адресных зон.
Чем ДКП1, ДКП2 и ДКП3 отличаются?
Номерами каналов индикации (51–100, 101–150, 151–200) и закреплённым адресом привязки (41, 42, 43). Параметры питания, корпус и габариты по таблице 5 РЭ у всех одинаковые.
Как ДКП подключается к ОКП?
По приборной магистрали RS-485 на клеммы «M3A», «M3B» и «┴» ОКП, затем привязка в режиме «Привязка» ОКП на свой адрес.
Какая гарантия и срок службы?
Гарантия 5 лет с момента розничной продажи при отметке в паспорте, но не более 6 лет с момента выпуска; срок службы — 10 лет.
Нюансы и грабли
- Адрес ДКП жёсткий: ДКП1 — 41, ДКП2 — 42, ДКП3 — 43. Блок реле на эти адреса не привязывается (ему 44–49, а 50 занят под ВЕТТА-МК). Объектовые приборы и УППУ занимают адреса 1–40.
- Расхождение по резисторам: РЭ велит при отсутствии вывода неисправности у источника поставить 7,5 кОм между «ВТС» и «┴» панели, а паспорт в комплекте называет только три резистора 1,0 кОм. Значение со схемы (Рис. 7 приложения) в текст не попало — берите по схеме и по состоянию индикатора «Питание».
- Режим дублирования каналов связи, если он нужен, включается в конфигураторе до привязки первого элемента, в том числе ДКП. После привязки хоть одного устройства переключить его уже нельзя.
- Не больше трёх ДКП на один ОКП и не больше 10 устройств на его приборной линии (ДКП, блоки реле, УРС, БК вместе).
- Зоны, не привязанные к каналам индикации, на ДКП не отображаются.
- Кнопки, которыми двигают курсор при привязке, в РЭ названы непоследовательно: в п. 3.4.1 и п. 5.3 «Звук откл./Тест» — вперёд, «Доступ» — назад, а в п. 7.1.2 «Тест» — вперёд, «Звук» — назад. Ориентируйтесь по мигающему синему курсору на самой ОКП.
- Паспорт запрещает ремонт вне специализированных сервисных центров изготовителя; направляемое в ремонт устройство должно быть в полной комплектации и с сопроводительным листом.
Документация
- Версет — ВЕТТА-2020, руководство по эксплуатации (пультовая система, система передачи извещений), по титулу ред. 2.2 от 11.02.2021
- Версет — ВЕТТА-ДКП1, паспорт ВС.425513.047-01ПС, ред. 1.0 от 01.11.2022
- Версет — ВЕТТА-ДКП2, паспорт ВС.425513.047-02ПС, ред. 1.0 от 01.11.2022
- Версет — ВЕТТА-ДКП3, паспорт ВС.425513.047-03ПС, ред. 1.0 от 01.11.2022
