Сибирский Арсенал · радиоканальный световой оповещатель-табло (с сиреной у РС1) для путей эвакуации
ВОСХОД-Р и ВОСХОД-РС1 — радиоканальные световые табло «ВЫХОД», «ПОЖАР» и стрелки, на батареях и от 12 В
Радиоканальные световые табло «ВЫХОД»/«ПОЖАР»/стрелки для приборов Вектор; РС1 — ещё и с сиреной. Питание от встроенных батарей CR123A или внешних 12 В.
Модели семейства
ВОСХОД-Р, ВОСХОД-РС1 (на батареях, РЭ 2023)При пожарной тревоге табло мигает и указывает путь эвакуации. Основная и резервная батареи, контроль заряда. Кнопки контроля положения и «Тампер». Для приборов ВС-ВЕКТОР-АР; РС1 дополнительно с сиреной.
| Артикул | ВОСХОД-Р ВС.425513.089, ВОСХОД-РС1 ВС.425513.088 |
| Надписи на табло | «ВЫХОД» (ВОСХОД-Р, РС1), «ПОЖАР» (-01), стрелка вправо (-02), стрелка влево (-03) |
| Частота мигания табло | 0,6 ± 0,1 Гц |
| Звуковое давление (РС1) на расстоянии 1 м | не менее 85 дБ |
| Мощность радиоканала и дальность | не более 10 мВт; до 600 м на открытой местности |
| Питание | две батареи CR123A, 3 В (основная и резервная); в дежурном режиме не менее 36 месяцев от основной и не менее 2 месяцев от резервной |
| Габариты и масса | 330 х 145 х 50 мм; не более 0,37 кг (без батарей) |
| Защита и температура | IP41; от –30 до +55 °C; срок службы 10 лет |
ВОСХОД-Р 12В, ВОСХОД-РС1-12В (внешнее питание, РЭ 2023)То же табло, но от внешнего резервированного источника 12 В: в дежурном режиме подсвечивает табло белым светом, при пожаре мигает. Контролирует напряжение питания и передаёт в прибор извещения о его снижении. Кнопки контроля положения и «Тампер». Для ВС-ВЕКТОР-АР.
| Артикул | ВОСХОД-Р 12В ВС.425513.099, ВОСХОД-РС1-12В ВС.425513.098 |
| Питание | от 10,5 до 15 В от внешнего резервированного источника 12 В |
| Частота мигания табло | 0,6 ± 0,1 Гц |
| Звуковое давление (РС1) на расстоянии 1 м | не менее 85 дБ |
| Мощность радиоканала и дальность | не более 10 мВт; до 600 м |
| Габариты и масса | 330 х 145 х 50 мм; не более 0,38 кг |
| Защита и температура | IP41; от –30 до +55 °C; срок службы 10 лет |

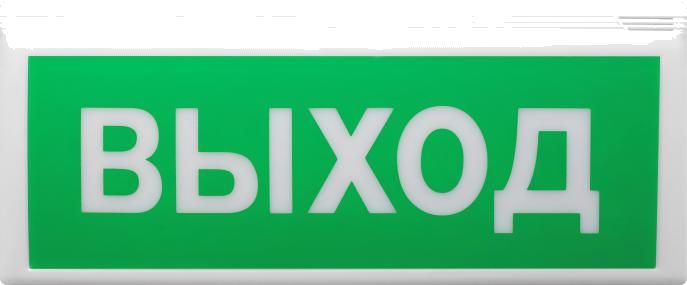

ВОСХОД-Р 12В, ВОСХОД-РС1 12В (ред. РЭ 2016, ВС-ПК ВЕКТОР)Предыдущая редакция того же табло с внешним питанием 12 В для приборов семейства ВС-ПК ВЕКТОР; сообщает о разряде и глубоком разряде аккумулятора. Кнопки контроля положения и «Тампер» в этом РЭ не описаны.
| Артикул | ВОСХОД-Р 12В ВС.425513.035, ВОСХОД-РС1 12В ВС.425513.034 |
| Питание | от 11,5 до 14,5 В |
| Звуковое давление (РС1) на расстоянии 1 м | не менее 85 дБ |
| Мощность радиоканала и дальность | не более 10 мВт; до 600 м |
| Габариты и масса | 330 х 150 х 60 мм; не более 0,38 кг |
| Защита и температура | IP41; от –30 до +55 °C |
Как это работает и подключается
- Для работы с прибором оповещатель нужно прикрепить: на плате прибора включить «СРВ», нажать «ПРИМЕНИТЬ» (прибор уходит в сервисный режим, зоны показывают «БЕГУЩИЕ ОГНИ»), выбрать зону оповещения кнопкой «ЗВУК ОТКЛ./ТЕСТ» (в 2016 версии — «ЗВУК/ТЕСТ»); на оповещателе включить «СРВ» (светодиод дважды мигнёт зелёным) и дважды нажать кнопку: зелёное свечение 3 с — прикреплён, красное 3 с — не прикреплён.
- Проверка, прикреплён ли уже оповещатель: «СРВ» на приборе и на оповещателе, двойное нажатие кнопки оповещателя; «мягкий» звук прибора и индикатор «ОПОВЕЩЕНИЕ РАДИО» — прикреплён, «резкий» двойной звук — нет.
- Открепление: выбрать на приборе зону оповещения, дважды нажать кнопку оповещателя. Затем в сервисном режиме удерживать кнопку не менее 3 с до красного мигания — это очищает память оповещателя; выключить «СРВ».
- Индикация светодиода в дежурном режиме: батарейная версия — короткие жёлтые вспышки раз в 8 с — разряд основной батареи, двойные — резервной, тройные — обеих; тройные жёлтые раз в 30 с — снятие с места крепления. В 12В-версии 2023 года короткие жёлтые раз в 8 с — нарушение питания.
Монтаж
- Устанавливает специализированная организация по СП 484.1311500.2020. Крышка снимается отвинчиванием саморезов в нижней части корпуса; в версии 2016 года — нажатием отвёрткой на защёлки в нижней части.
- Батарейная версия: чтобы включить питание, вытяните ленту, изолирующую контакт основной батареи; резервная уже установлена. 12В-версии: подсоедините провода источника к клеммам «12В» с соблюдением полярности и включите источник 12 В.
- Выбирайте место подальше от металлических дверей и крупных металлических предметов, токоведущих кабелей и компьютерных проводов, электро- и электромеханического оборудования.
- Проверка качества связи: прибор в режим тестирования радиоканала, на оповещателе «СРВ», один раз нажать кнопку; после четырёх зелёно-красных вспышек светодиод покажет качество: 2 зелёных — отлично, 1 зелёный — хорошо, 1 красный — удовлетворительно, 2 красных — неудовлетворительно. Повторите несколько раз; при хороших и отличных результатах место выбрано верно.
- Крепление: разметьте места под саморезы по монтажным отверстиям в основании, закрепите основание и крышку; у 12В-версий подсоедините провода питания. Не реже раза в год проверяйте надёжность крепления проводов питания в клеммах и измеряйте напряжение питания (12В-версии 2023 года).
Примеры
Указатель выхода и путей эвакуации без прокладки линии
ВОСХОД-Р-02 и -03 показывают направление стрелкой, ВОСХОД-Р-01 — «ПОЖАР», ВОСХОД-Р — «ВЫХОД»; при пожарной тревоге табло мигает (в версиях 12В в дежурном режиме оно подсвечено белым).
Табло плюс сирена
ВОСХОД-РС1 к световому оповещению добавляет сирену для оповещения о пожарной тревоге.
Установка там, где есть резервированный источник 12 В
ВОСХОД-Р 12В и РС1 12В питаются от внешнего резервированного источника: батареи менять не нужно.
Частые вопросы
Чем ВОСХОД-Р отличается от ВОСХОД-РС1?
РС1 дополнительно сигнализирует о пожарной тревоге сиреной (не менее 85 дБ на расстоянии 1 м); ВОСХОД-Р только световое табло.
Какие бывают надписи?
«ВЫХОД» (базовое исполнение), «ПОЖАР» (-01), стрелка вправо (-02), стрелка влево (-03).
Как питается?
Либо двумя батареями CR123A (не менее 36 месяцев в дежурном режиме от основной и не менее 2 месяцев от резервной), либо от внешнего резервированного источника 12 В (версии «12В»).
Нюансы и грабли
- Длительное пребывание в сервисном режиме разряжает батареи батарейной версии: выводите оповещатель из сервисного режима сразу после закрепления за прибором.
- При замене основной батареи заменяют и резервную (батарейная версия).
- Кнопки контроля положения и «Тампер» (версии 2023 года) при срабатывании вызывают извещение о неисправности в прибор.
- РЭ 2016 и 2023 года относятся к разным артикулам и разным системам: для ВС-ПК ВЕКТОР и для ВС-ВЕКТОР-АР; не путайте оповещатели при заказе.
- Гарантия — 5 лет со дня продажи с отметкой или 5,5 лет с даты выпуска при отсутствии отметки.
Документация
- Версет — ВОСХОД-Р, ВОСХОД-РС1, руководство по эксплуатации ВС.425513.089РЭ и .088РЭ, ред. 1.0 от 06.04.2023
- Версет — ВОСХОД-Р 12В, ВОСХОД-РС1-12В, руководство по эксплуатации ВС.425513.099РЭ и .098РЭ, ред. 1.0 от 01.03.2023
- Версет — ВОСХОД-Р 12В, ВОСХОД-РС1 12В, руководство по эксплуатации ВС.425513.035РЭ и .034РЭ, ред. 4.0 от 11.06.2016
