ВОСХОД-Р-024 — радиоканальный охранно-пожарный свето-звуковой оповещатель
Радиоканальный свето-звуковой оповещатель о пожаре и охранной тревоге: мигает красным и включает сирену. Работает с приборами ВС-ВЕКТОР-АР и ВС-ПК ВЕКТОР, питание от двух батарей.
Модели семейства
ВОСХОД-Р-024 (ВС.425513.092)Исполнение по РЭ ред. 1.0 от 01.03.2023: работает с семейством приборов ВС-ВЕКТОР-АР, режим (пожарный / охранный / охранно-пожарный) задаётся на устройстве; есть кнопка контроля снятия с места крепления.
| Приборы | семейство ВС-ВЕКТОР-АР |
| Световое табло при пожаре | частота мигания 0,6 ± 0,1 Гц |
| Звук | не менее 85 дБ на расстоянии 1 м |
| Радиоканал | мощность до 10 мВт; связь с прибором до 600 м на открытой местности |
| Питание | две батареи CR123A, 3 В (основная — не менее 36 месяцев, резервная — не менее 2 месяцев в дежурном режиме) |
| Защита и температура | IP41 (не менее); от –30 до +55 °C |
| Масса и габариты | не более 0,2 кг без батарей; не более 142×92×44 мм |
| Срок службы | 10 лет |

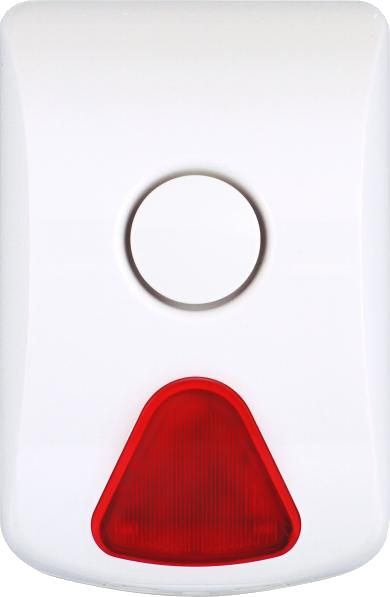

ВОСХОД-Р-024 (ВС.425513.041)Исполнение по РЭ ред. 1.1 от 03.03.2020: работает с семейством приборов ВС-ПК ВЕКТОР; переключателями «П» и «Т» звук можно отключить отдельно для пожара и для охранной тревоги.
| Приборы | семейство ВС-ПК ВЕКТОР |
| Световое табло при пожаре | частота мигания 0,6 ± 0,1 Гц |
| Звук | не менее 85 дБ на расстоянии 1 м |
| Радиоканал | мощность до 10 мВт; связь с прибором до 600 м на открытой местности |
| Питание | напряжение питания от 2,55 до 3,9 В; две батареи CR123A, 3 В (основная — не менее 36 месяцев, резервная — не менее 2 месяцев в дежурном режиме) |
| Защита и температура | IP41 (не менее); от –30 до +55 °C |
| Масса и габариты | не более 0,15 кг без батарей; не более 142×92×44 мм |
| Срок службы | 10 лет |
Как это работает и подключается
- Оповещатель закрепляется за зоной оповещения прибора. Мигающим красным светом и звуком сирены он информирует окружающих о пожаре или тревоге.
- Питается от основной и резервной батарей. Оповещатель сам следит за ними и передаёт в прибор извещения о разряде основной, о разряде или отсутствии резервной и о разряде обеих.
- Исполнение ВС.425513.092: на плате есть кнопка контроля положения (снятие с места крепления) и кнопка «Тампер» (вскрытие корпуса). При срабатывании любой из них в прибор уходит извещение о неисправности. Переключатели «П» и «Т» в положениях «1», «2» дают звучание сирены для пожарного и/или тревожного режима.
- Исполнение ВС.425513.041: переключатели «П» и «Т» позволяют отключить звук при пожаре и при охранной тревоге соответственно — для этого нужно поставить нужный переключатель в «ON».
- Индикация батарей на плате: ВС.425513.092 — короткие жёлтые вспышки раз в 8 секунд (разряд основной), двойные (разряд резервной), тройные (разряд обеих); тройные жёлтые вспышки раз в 30 секунд — снятие с места крепления. ВС.425513.041 — те же одиночные, двойные и тройные вспышки красным; жёлтое свечение — обратный отсчёт до начала синхронного оповещения.
- Прикрепление к прибору: на приборе и на оповещателе включают «СРВ», подносят оповещатель к прибору и двойным нажатием кнопки оповещателя посылают пакет. Зелёное свечение 3 секунды — прикреплён, красное 3 секунды — нет. Для открепления выбирают на приборе зону оповещения и дважды нажимают кнопку оповещателя.
Монтаж
- Установку должна выполнять специализированная организация. Оба РЭ ссылаются на своды правил: РЭ 2023 — на СП 484.1311500.2020, РЭ 2020 — на СП 5.13130.
- Снять крышку: нажать отвёрткой на защёлки в основании. Вытянуть ленту, изолирующую контакт основной батареи; резервная батарея уже установлена.
- Не ставьте оповещатель вплотную к металлическим дверям и крупным металлическим предметам, токоведущим кабелям, компьютерным проводам, электротехническому и электромеханическому оборудованию — это ухудшает радиосвязь.
- Проверьте качество связи в месте установки (режим тестирования радиоканала прибора, на оповещателе включить «СРВ» и один раз нажать кнопку): 2 зелёных мигания — отлично, 1 зелёное — хорошо, 1 красное — удовлетворительно, 2 красных — неудовлетворительно. Нужны устойчиво «отлично» или «хорошо»; иначе смените место.
- Крепление ВС.425513.092: разметить места под саморезы по монтажным отверстиям основания, закрепить основание, удалить блокирующую перемычку на плате кнопки контроля положения, закрепить крышку.
- Крепление ВС.425513.041: разметить места под саморезы по монтажным отверстиям основания и вкрутить верхний саморез, повесить на него основание и вкрутить нижний, закрепить на основании крышку и зафиксировать её винтом. Саморезы в комплект не входят.
- Комплект ВС.425513.092: оповещатель, РЭ, две батареи CR123A (установлены), винт самонарезающий, блокирующая перемычка (установлена на плате кнопки контроля положения). Комплект ВС.425513.041: оповещатель, РЭ, две батареи CR123A (установлены), винт самонарезающий.
Примеры
Оповещение о пожаре и об охранной тревоге одним устройством
По РЭ 2023 года на устройстве задаётся один из режимов: «Пожарный оповещатель», «Охранный оповещатель» или «Охранно-пожарный оповещатель». Оповещатель мигает красным светом и звучит сиреной.
Нужен только свет без сирены
По РЭ 2020 года (ВС.425513.041) переключатели «П» и «Т» в положении «ON» отключают звук при пожаре и при охранной тревоге соответственно.
Частые вопросы
Как отключить звук сирены?
Зависит от редакции РЭ. ВС.425513.041: переключатели «П» (пожар) и «Т» (охранная тревога) в положение «ON». ВС.425513.092: положения «1» и «2» обеспечивают звучание, то есть противоположная логика — смотрите РЭ на ваше исполнение.
С какими приборами работает?
ВС.425513.092 — с семейством ВС-ВЕКТОР-АР; ВС.425513.041 — с семейством ВС-ПК ВЕКТОР.
Есть ли сертификат?
По РЭ 2023 года (ВС.425513.092) — соответствие ТР ЕАЭС 043/2017, сертификат № ЕАЭС RU C-RU.ЧС13.В.00638/22. На титуле РЭ 2020 года (ВС.425513.041) указан сертификат С-RU.ПБ34.В.02270.
Какая гарантия?
5 лет со дня продажи при наличии отметки, или 5,5 лет с момента выпуска при отсутствии отметки о продаже.
Нюансы и грабли
- У ВОСХОДА-Р-024 в папке две редакции РЭ с разными обозначениями (ВС.425513.092 и ВС.425513.041) и разной логикой переключателей «П» и «Т»: в РЭ 2020 «ON» отключает звук, в РЭ 2023 положения «1» и «2» обеспечивают звучание сирены. Сверьте обозначение на изделии или в паспорте с РЭ, по которому работаете.
- ВС.425513.092: на время сервисных действий (проверка прикрепления, закрепление) на плате кнопки контроля положения стоит блокирующая перемычка — она не даёт оповещателю уйти в «Неисправность» при срабатывании этой кнопки. После монтажа перемычку удаляют; не оставляйте её по забывчивости.
- Длительное пребывание в сервисном режиме разряжает батарею: после закрепления сразу выключайте «СРВ».
- После открепления от прибора очистите память оповещателя: включить «СРВ», держать кнопку не меньше 3 секунд до красного мигания индикатора, затем выключить «СРВ».
- ВС.425513.092: при замене основной батареи меняйте и резервную. ВС.425513.041: РЭ рекомендует батареи производства Panasonic, Kodak.
Документация
- Версет — руководство по эксплуатации «ВОСХОД-Р-024» ВС.425513.092РЭ, ред. 1.0 от 01.03.2023
- Версет — руководство по эксплуатации «ВОСХОД-Р-024» ВС.425513.041РЭ, ред. 1.1 от 03.03.2020
