ВС-ИК-021 и ВС-ИК-022 ВЕКТОР — радиоканальные ИК-извещатели: объёмная зона и «Штора», до 12 м

Радиоканальный охранный ИК-извещатель для приборов системы ВС-ВЕКТОР-АР: ВС-ИК-021 с объёмной зоной, ВС-ИК-022 со «Шторой». До 12 м, связь до 600 м, питание от батарей CR123A и CR2032.

Модели семейства

ВС-ИК-021 ВЕКТОРОбъёмная («Широкоугольная») зона обнаружения: фронтальная зона через линзу в передней части и нижняя зона через линзу снизу. Есть датчик вскрытия (кнопка «Тампер»). Обозначение ВС.425513.040 (РЭ 2025 г.) и ВС.425513.115 (РЭ 2026 г.).

Дальность действия	до 12 м
Скорость движения нарушителя	0,3 ÷ 3 м/с
Связь с прибором	до 600 м на открытой местности при благоприятной помеховой обстановке
Мощность излучения радиоканала	не более 10 мВт
Питание	основная батарея CR123A 3 В, резервная CR2032 3 В
Степень защиты	не менее IP41
Температура	от −30 до +55 °C
Масса	не более 0,1 кг (без батарей)
Габариты	не более 90×58×45 мм

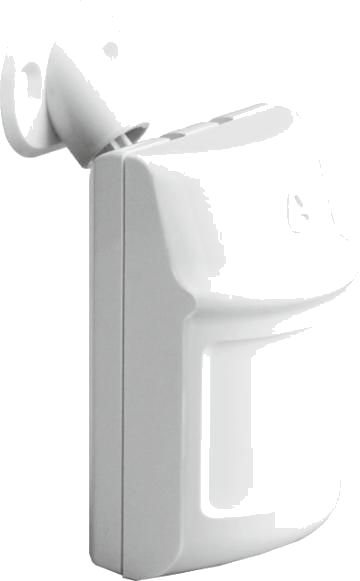

ВС-ИК-022 ВЕКТОРПоверхностная («Штора») зона обнаружения. Конструкция, питание и радиоканал те же, что у ВС-ИК-021. Обозначение ВС.425513.040-01 (РЭ 2025 г.) и ВС.425513.115-01 (РЭ 2026 г.).

Дальность действия	до 12 м
Срок службы	10 лет
Гарантия	5 лет со дня продажи или 5,5 лет с момента выпуска

Как это работает и подключается

Извещатель обнаруживает проникновение по тепловому (инфракрасному) излучению человека и по радиоканалу передаёт извещение в прибор системы ВС-ВЕКТОР-АР. Параметры радиоканала — в РЭ на прибор.
Чтобы работать с прибором, извещатель надо прикрепить к зоне прибора (зоны с 1 по 20): включить «СРВ» на плате прибора и на извещателе, выбрать зону кнопками прибора и двойным нажатием «Тампер» передать посылку; зелёный свет 3 с — прикреплён, красный 3 с — нет.
Для открепления выбирают на приборе нужную зону и дважды нажимают «Тампер» извещателя; затем в сервисном режиме удерживают «Тампер» не менее 3 с до красного мигания, чтобы стереть из памяти данные прибора.
Качество связи проверяют в режиме тестирования радиоканала прибора: после четырёх зелёно-красных вспышек светодиод показывает результат — отличное (2 зелёных), хорошее (1 зелёный), удовлетворительное (1 красный), неудовлетворительное (2 красных).
Чувствительность в РЭ 2026 г. задают перемычками «МАКС» и «НОРМ»: максимальная — «МАКС» замкнута, «НОРМ» разомкнута; нормальная — наоборот; минимальная — обе разомкнуты. В РЭ 2025 г. — переключателем «ЧВСТ»: «ON» — нормальная, иначе пониженная.

Монтаж

Установка должна выполняться специализированной организацией.
Рекомендуемая высота установки — 2–2,5 м.
Не ставьте извещатель рядом с металлическими дверями и крупными металлическими предметами, токоведущими кабелями и компьютерными проводами, электротехническим оборудованием: падает дальность и качество радиосвязи.
Исключите колеблющиеся и вибрирующие конструкции, потоки воздуха от вентиляции, кондиционеров и открытых окон, прямой солнечный свет и засветку искусственным освещением. Зону обнаружения не должны перекрывать двери, шторы, шкафы, растения, а также обогреватели, печи и кондиционеры.
Не ставьте извещатель ближе 0,5 м к сетевым проводам и вблизи мощных радиопередатчиков.
Крепление — саморезами через отверстия в основании или на кронштейне из комплекта. Для кронштейна удаляют три пластиковые заглушки на основании и поворачивают корпус на 90°.
Включение питания: снять крышку, вытянуть пластину, изолирующую контакт основной батареи; резервная батарея установлена на обратной стороне платы.
Проверка: поставьте зону на охрану и пройдите в зоне обнаружения — прибор должен показать тревогу.

Примеры

Объёмная зона

ВС-ИК-021: фронтальная линза даёт широкоугольную объёмную зону, нижняя линза — отдельную нижнюю зону.

Поверхностная зона

ВС-ИК-022: «Штора» — поверхностная зона обнаружения; диаграммы зон приведены в РЭ.

Частые вопросы

С каким прибором работает?

С приборами приёмно-контрольными охранно-пожарными адресными радиоканальными системы ВС-ВЕКТОР-АР.

Чем ВС-ИК-021 отличается от ВС-ИК-022?

Формой зоны обнаружения: у ВС-ИК-021 объёмная («Широкоугольная»), у ВС-ИК-022 поверхностная («Штора»).

Чем питается?

Основной батареей CR123A 3 В и резервной CR2032 3 В; резервная установлена на плате.

Что значит разряд батареи?

Извещатель формирует извещения о разряде основной батареи, о разряде или отсутствии резервной и о разряде обеих, они фиксируются в журнале событий прибора.

Нюансы и грабли

Длительное нахождение в сервисном режиме разряжает батарею: сразу после прикрепления выключайте «СРВ».
В РЭ 2026 г. ресурс батарей назван «до 36 месяцев» и «до 2 месяцев», в РЭ 2025 г. — «не менее 36 месяцев» и «не менее 2 месяцев». Для планирования замены берите меньшее значение.
Индикация разряда батарей различается: в РЭ 2025 г. — короткие красные вспышки 1 раз в 8 с; в РЭ 2026 г. — жёлтые вспышки 1 раз в 8 с для основной, двойные для резервной, тройные для обеих.
При замене основной батареи меняйте и резервную.
Две редакции описывают разные платы (ВС.425513.040 и ВС.425513.115): чувствительность задаётся либо переключателем «ЧВСТ», либо перемычками «МАКС»/«НОРМ». Сверьтесь с обозначением на извещателе.

Документация

Версет — ВС-ИК-021 (ВС-ИК-022) «ВЕКТОР». Руководство по эксплуатации ВС.425513.040(-01) РЭ, ред. 4.0 от 10.02.2025
Версет — ВС-ИК-021 (ВС-ИК-022) «ВЕКТОР». Руководство по эксплуатации ВС.425513.115(-01) РЭ, ред. 5.0 от 17.03.2026
