ВС-ИПР-031 ВЕКТОР — радиоканальный ручной пожарный извещатель: связь до 600 м, батареи CR123A и CR2032

Адресный радиоканальный ручной извещатель для приборов ВС-ВЕКТОР-АР: кнопка под защитной крышкой, возврат ключом, контроль снятия с крепления. Связь до 600 м, два источника питания.

Модели семейства

ВС-ИПР-031 ВЕКТОР (ВС.425513.091, РЭ 2023 г.)Работает с семейством приборов «ВС-ВЕКТОР-АР». Формирует сигнал «ПОЖАР» нажатием вниз на кнопку под защитной крышкой (крышку можно опломбировать); после снятия усилия остаётся включённым, возврат — ключом из комплекта. Есть кнопка контроля положения: при снятии с места крепления на прибор приходит извещение о неисправности.

Усилие срабатывания кнопки	не менее 25 Н
Мощность излучения радиоканала	не более 10 мВт
Связь с прибором	до 600 м на открытой местности
Питание	основная батарея CR123A 3 В, резервная CR2032 3 В
Степень защиты	не менее IP41
Температура	от −30 до +55 °C
Масса	не более 0,15 кг (без батарей)
Габариты	100×90×45 мм
Срок службы	10 лет

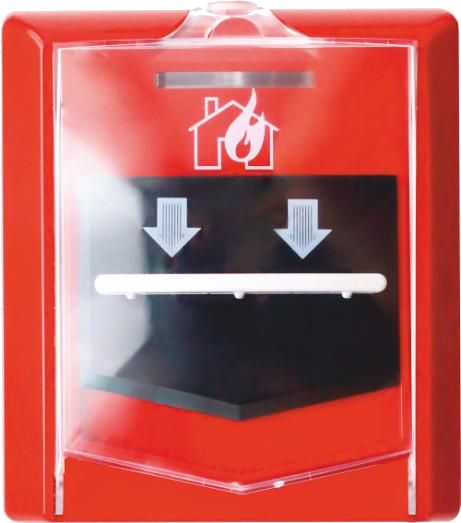

ВС-ИПР-031 ВЕКТОР (ВС.425513.054, РЭ 2018 г.)Прежняя редакция для семейства приборов ВС-ПК ВЕКТОР. Кнопка срабатывает с усилием не менее 1,5 кг, кнопка контроля положения в РЭ не упоминается.

Усилие срабатывания	не менее 1,5 кг
Напряжение питания	от 2,55 до 3,9 В
Габариты	100×100×45 мм
Масса	не более 0,15 кг (без батарей)
Зоны прибора	1…16

Как это работает и подключается

Для работы извещатель прикрепляют к зоне прибора (зоны с 1 по 20 для РЭ 2023 г., с 1 по 16 для РЭ 2018 г.): включают «СРВ» на плате прибора и на извещателе, выбирают зону кнопками прибора и двойным нажатием кнопки извещателя передают посылку. Зелёный свет 3 с — прикреплён, красный — нет.
Открепление: на приборе выбрать зону и дважды нажать кнопку извещателя; затем в сервисном режиме удерживать кнопку не менее 3 с до красного мигания, чтобы стереть данные прибора из памяти.
Качество связи проверяют в режиме тестирования радиоканала прибора: отличное — 2 зелёных мигания, хорошее — 1 зелёное, удовлетворительное — 1 красное, неудовлетворительное — 2 красных.
Извещатель формирует извещения о разряде основной батареи, о разряде или отсутствии резервной и о разряде обеих и передаёт их в прибор по защищённому радиоканалу.

Монтаж

Установка выполняется специализированной организацией; руководствоваться СП 484.1311500.2020.
Не ставьте извещатель рядом с металлическими дверями и крупными металлическими предметами, токоведущими кабелями и компьютерными проводами, электротехническим и электромеханическим оборудованием.
Крепление: разметьте места под саморезы по монтажным отверстиям, закрепите основание с платой, затем закройте крышкой; при необходимости опломбируйте защитную крышку.
Перед установкой на место удалите блокирующую перемычку на плате кнопки контроля положения.
Включение: нажмите на защёлки в нижней части корпуса, снимите крышку и вытяните ленту, изолирующую контакт основной батареи; резервная батарея установлена.

Примеры

Индикация в дежурном режиме

Короткие зелёные вспышки 1 раз в 60 с — норма (в РЭ 2018 г. — 1 раз в минуту); красные вспышки по 1 с раз в 8 с — «Пожар».

Неисправность

Короткие жёлтые вспышки 1 раз в 8 с — разряд основной батареи, двойные — резервной, тройные — обеих; тройные жёлтые 1 раз в 30 с — снятие с места крепления.

Частые вопросы

Как вернуть кнопку в исходное положение?

Ключом из комплекта поставки: после срабатывания извещатель остаётся включённым.

Что приходит на прибор, если снять извещатель со стены?

Для редакции РЭ 2023 г. — извещение о неисправности: на извещателе есть кнопка контроля положения.

На сколько хватает батарей?

В дежурном режиме основной — не менее 36 месяцев, резервной — не менее 2 месяцев.

Гарантия?

5 лет со дня продажи при наличии отметки или 5,5 лет с момента выпуска.

Нюансы и грабли

При сервисных действиях установите блокирующую перемычку на плате кнопки контроля положения, чтобы извещатель не ушёл в «Неисправность» при срабатывании этой кнопки; после монтажа перемычку нужно удалить.
Длительное пребывание в сервисном режиме разряжает батарею: после прикрепления сразу выключайте «СРВ».
Усилие срабатывания в РЭ 2018 г. дано в кг (1,5), в РЭ 2023 г. — в Н (25); это разные редакции, не сравнивайте их напрямую.
При замене основной батареи меняйте и резервную. В РЭ 2018 г. рекомендованы батареи Panasonic и Kodak.

Документация

Версет — ВС-ИПР-031 ВЕКТОР. Руководство по эксплуатации ВС.425513.091РЭ, ред. 1.0 от 01.03.2023
Версет — ВС-ИПР-031 ВЕКТОР. Руководство по эксплуатации ВС.425513.054РЭ, ред. 1.0 от 21.03.2018
