ViGUARD HDMI EXTENDER 60 и 120 — передатчик и приёмник HDMI по кабелю Ethernet
Комплект «передатчик + приёмник» выводит FullHD (1920*1080) на удалённый монитор по витой паре: до 60 м (EXTENDER 60) и до 120 м (EXTENDER 120, с USB и коммутаторами).
Модели семейства
HDMI EXTENDER 60FullHD без сжатия по Ethernet CAT6 до 60 м.
| Дистанция | до 60м при CAT6, до 40 м при CAT5E |
| Протоколы | HDMI 1.3, HDCP 1.2 |
| Разрешение | 1080P@60Hz |
| EDID | поддерживается; копирование кнопкой EDID (удерживать более 3 секунд) |
| Максимальный поток | 6.75Gbps |
| Питание | блок питания DC5V/1 A |
| Рабочая температура | (-15 to +55℃), в помещении |
| Габариты | 81*45*23 (mm) |

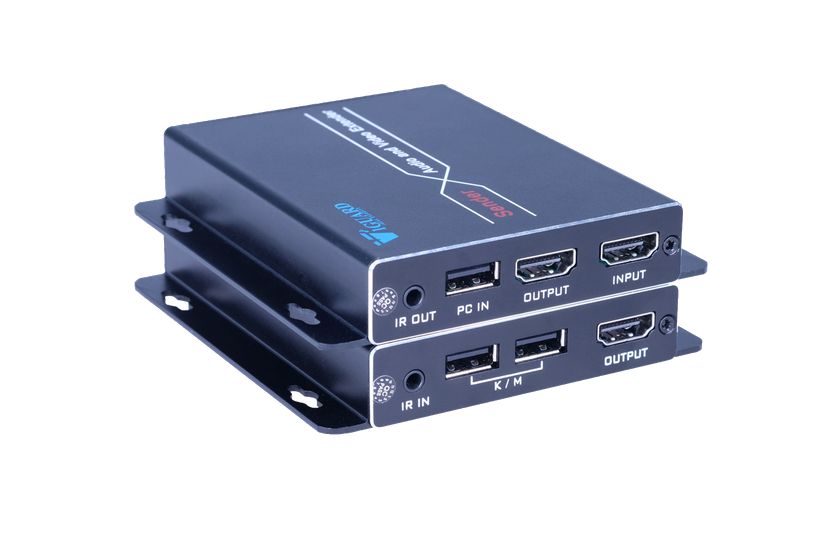

HDMI EXTENDER 120FullHD по Ethernet до 120 м; возможна передача USB и увеличение дистанции через коммутаторы.
| Дистанция | до 120 м в одном сегменте сети без коммутаторов |
| Протоколы | HDMI 1.3, HDCP 1.2 |
| Разрешение | 1080P@60Hz |
| Другие сигналы | аудио, USB (между одной парой устройств) |
| Настройка | предустановленные IP адреса (указаны на корпусе) |
| Питание | AC/DC 5V, 1A - 2 шт. |
| Рабочая температура | (-5 to +70℃), в помещении |
Как это работает и подключается
- HDMI-кабель от источника к передатчику; у EXTENDER 120 — ещё USB-кабель источник–передатчик, мышь/клавиатура к одному из приёмников.
- HDMI-кабель от приёмника к дисплею или проектору.
- Передатчик и приёмник соединяются витой парой с правильно обжатыми разъёмами RJ45 (568B); затем подключить блоки питания.
- EXTENDER 120 с несколькими приёмниками: передатчик, коммутаторы и приёмники объединяются в сеть витой парой (RJ45, 568B).
Монтаж
- Только для установки в помещении.
- Комплектация EXTENDER 60: приёмник, передатчик, блок питания — 2 шт., инструкция; EXTENDER 120: приёмник, передатчик, блок питания — 2 шт., инструкция, USB кабель.
Примеры
Удалённый монитор видеонаблюдения
Монитор выводится на расстоянии от регистратора по одной витой паре.
Конференц-залы и учебные классы
Документ называет эти задачи основными; у EXTENDER 120 можно поставить несколько приёмников через коммутаторы.
Частые вопросы
Какое максимальное разрешение?
1080P@60Hz.
Можно ли увеличить расстояние?
У EXTENDER 120 — за счёт сетевых коммутаторов между передатчиком и приёмником.
Нюансы и грабли
- EXTENDER 60: до 60 м только на кабеле CAT6, на CAT5E — до 40 м.
- EXTENDER 120 в сети с другими устройствами (роутеры, точки доступа, NAS, медиа-плееры, принтеры, компьютеры, смарт-ТВ) может вызвать сетевые конфликты из-за большого потока данных — лучше выделенный сегмент.
- Разъёмы RJ45 обжимать строго по 568B.
Документация
- ViGUARD — viguard - ViGUARD HDMI EXTENDER 120 - Инструкция HDMI EXTENDER 120.pdf
- ViGUARD — viguard - ViGUARD HDMI EXTENDER 60 - Инструкция HDMI EXTENDER 60.pdf
