Молния-12/24/220 — световое табло для обозначения путей эвакуации

Настенное световое табло «Молния» для эвакуационных выходов и путей эвакуации: питание 12/24 В постоянного тока или 220 В переменного, версия -РИП с резервным аккумулятором.

Оповещатели охранно-пожарные световые «Молния-12», «Молния-24», «Молния-220», «Молния-220-РИП»

Модели семейства

Молния-12питание 12 В постоянного тока.

Напряжение питания	12 В (допуск −3…+1,8 В)
Номинальный ток потребления	20 мА (допуск −2…+2 мА)
Степень защиты	IP52 по ГОСТ 14254
Габариты	300×105×21 мм
Масса	не более 0,21 кг
Диапазон рабочих температур	от −30 до +55 °C
Срок службы	10 лет

Молния-24питание 24 В постоянного тока.

Напряжение питания	24 В (допуск −6…+3,6 В)
Номинальный ток потребления	20 мА (допуск −2…+2 мА)
Степень защиты	IP52 по ГОСТ 14254
Габариты	300×105×21 мм
Масса	не более 0,21 кг
Диапазон рабочих температур	от −30 до +55 °C
Срок службы	10 лет

Молния-220питание от сети 220 В переменного тока.

Напряжение питания	220 В (допуск −33…+22 В)
Номинальная мощность от сети	0,5 Вт
Степень защиты	IP52 по ГОСТ 14254
Габариты	300×105×21 мм
Масса	не более 0,22 кг
Диапазон рабочих температур	от −30 до +55 °C
Срок службы	10 лет

Молния-220-РИПпитание 220 В с резервным аккумулятором.

Напряжение питания	220 В (допуск −33…+22 В)
Номинальная мощность от сети	1 Вт
Аккумуляторная батарея	Li-Pol 3,7 В, 550 мА·ч
Время автономной работы	3 ч
Степень защиты	IP52 по ГОСТ 14254
Габариты	300×105×21 мм
Масса	не более 0,34 кг
Диапазон рабочих температур	от 0 до +55 °C
Срок службы	10 лет

Как это работает и подключается

Оповещатель предназначен для обозначения эвакуационных выходов, путей эвакуации людей при возникновении опасности, а также как информационное табло; выпускается в корпусе для настенного монтажа.

Монтаж

Перед подключением к линии питания светового оповещения убедиться, что она обесточена.
Подсоединить линию питания к клеммам оповещателя с учётом полярности (указана на корпусе), для напряжения 12 В или 24 В.

Примеры

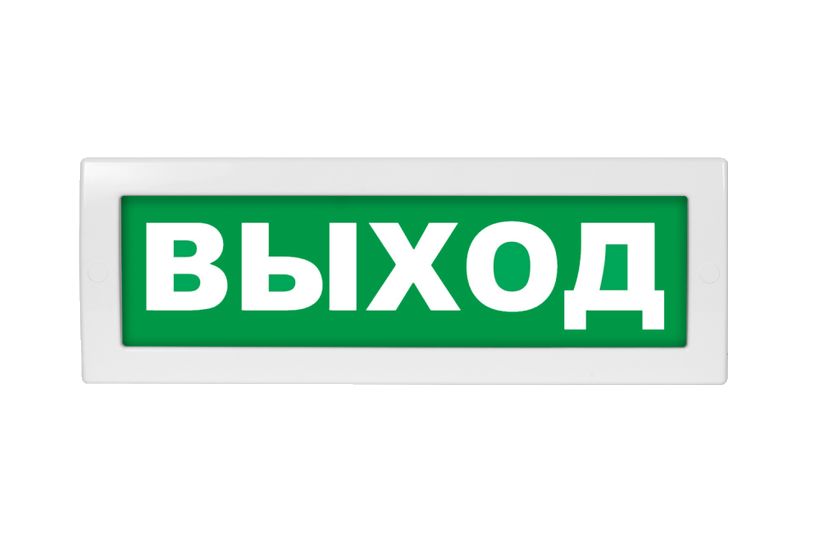

Обозначение эвакуационного выхода

На лицевой панели табло может быть надпись «Выход» или другая пиктограмма/текст из каталога производителя — сайт перечисляет десятки готовых вариантов надписей (стрелки, «Пожар», «Газ! Уходи!» и т.п.).

Частые вопросы

Чем отличается Молния-220 от Молния-220-РИП?

РИП-версия имеет резервный аккумулятор Li-Pol 3,7 В, 550 мА·ч на 3 часа автономной работы при пропадании сети 220 В; из-за батареи она тяжелее (0,34 кг против 0,22 кг у обычной Молния-220).

Нюансы и грабли

Только версия -РИП (со встроенным аккумулятором) рассчитана на более узкий диапазон температур — от 0 до +55 °C; у Молния-12/24/220 без РИП диапазон шире, от −30 до +55 °C, независимо от способа питания.
Гарантийный срок эксплуатации — 3 года с момента изготовления, по ТУ 26.30.50-004-24433376-2022.

Документация

ВИСТЛ (ООО «ВИСТЛ») — «Оповещатель охранно-пожарный световой Молния-12, Молния-24, Молния-220, Молния-220-РИП», паспорт
ВИСТЛ — страницы изделий Молния-12, Молния-24, Молния-220 на сайте производителя
