Молния Ультра-12/24/220 — световое табло с универсальным креплением
Световое табло «Молния Ультра» для путей эвакуации: универсальное, торцевое или подвесное крепление, версии на 12/24/220 В, а также компактное исполнение МИНИ.
Модели семейства
Молния Ультра-1212 В, полноразмерный корпус.
Напряжение питания
12 В (допуск −3…+1,8 В)
Номинальный ток потребления
40 мА (допуск −2…+2 мА)
Степень защиты
IP52 по ГОСТ 14254
Габариты
не более 330×290×27 мм (для универсального крепления)
Масса
не более 0,47 кг
Диапазон рабочих температур
от −30 до +55 °C
Срок службы
10 лет
Молния Ультра-2424 В, полноразмерный корпус.
Напряжение питания
24 В (допуск −6…+3,6 В)
Номинальный ток потребления
40 мА (допуск −2…+2 мА)
Степень защиты
IP52 по ГОСТ 14254
Габариты
не более 330×290×27 мм (для универсального крепления)
Масса
не более 0,47 кг
Диапазон рабочих температур
от −30 до +55 °C
Срок службы
10 лет

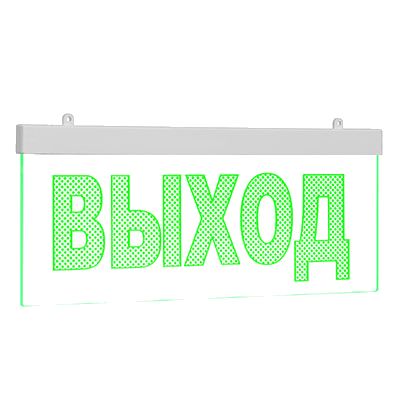

Молния Ультра-24 МИНИ24 В, компактный корпус.
Напряжение питания
24 В
Номинальный ток потребления
40 мА
Степень защиты
IP52 по ГОСТ 14254
Габариты
306×124×12 мм
Масса
не более 0,24 кг
Диапазон рабочих температур
от −30 до +55 °C
Срок службы
10 лет

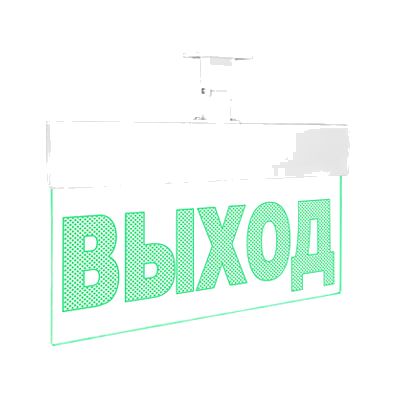

Молния Ультра-220питание от сети 220 В переменного тока, полноразмерный корпус.
Напряжение питания
220 В (допуск −33…+22 В)
Номинальная мощность от сети
1,5 Вт
Степень защиты
IP52 по ГОСТ 14254
Габариты
не более 330×290×27 мм (для универсального крепления)
Масса
не более 0,47 кг
Срок службы
10 лет
Как это работает и подключается
Оповещатель предназначен для обозначения эвакуационных выходов, путей эвакуации людей при возникновении опасности, а также как информационное табло; может комплектоваться креплением универсальным, торцевым или подвесным.
Кроме перечисленных моделей паспорт описывает и вариант «Молния-12 Ультра МИНИ» (тот же компактный корпус 306×124×12 мм, 12 В) и версии «220-РИП Ультра» / «220-РИП Ультра исп.1» с резервным аккумулятором Li-Pol 3,7 В 550 мА·ч и автономной работой 3 часа — они не выделены в отдельные модели карточки, так как в этой партии документации нет отдельной страницы сайта на них.
Монтаж
Перед подключением к линии питания убедиться, что она обесточена.
Линия питания подключается к проводам оповещателя через распределительную коробку (приобретается отдельно); белый провод — «+».
Частые вопросы
Чем Молния Ультра отличается от обычной Молнии?
У Ультра свой крупный полноразмерный корпус (330×290×27 мм) с универсальным/торцевым/подвесным креплением — по её отдельной карточке vistl-molnia у обычной «Молнии» другой, компактнее вытянутый корпус и только настенный монтаж; есть и отдельная компактная версия МИНИ (306×124×12 мм).
Нюансы и грабли
Крепление отдельно от базовой «Молнии»: паспорт «Ультра» описывает универсальное, торцевое и подвесное крепление, тогда как обычная «Молния» (без Ультра) — только настенный монтаж.
МИНИ-версии заметно компактнее полноразмерных: габариты 306×124×12 мм и масса 0,24 кг против 330×290×27 мм и 0,47 кг.
