VOLTA ALFA-520T / 640T / 850T — всепогодные двухполосные громкоговорители

Три пластиковых двухполосных громкоговорителя для музыкально-речевой трансляции, степень защиты IP65. Крепятся на П-образный кронштейн, мощность выбирается селектором.

Модели семейства

ALFA-520TМладшая модель: динамики 1×1″ и 1×5″, отводы 20-10-5-2.5 Вт.

Мощность (отводы)	20-10-5-2.5 Вт / 8 Ом
Чувствительность	85 дБ (1 м / 1 Вт / 1 кГц)
Частотный диапазон	80–20000 Гц
Динамики	1×1″ и 1×5″
Габариты	258×168×163 мм
Масса	2,8 кг
Защита	IP65

ALFA-640TДинамики 1×1″ и 1×6″, отводы 40-20-10-5 Вт.

Мощность (отводы)	40-20-10-5 Вт / 8 Ом
Чувствительность	86 дБ (1 м / 1 Вт / 1 кГц)
Частотный диапазон	65–20000 Гц
Динамики	1×1″ и 1×6″
Габариты	285×200×195 мм
Масса	3,5 кг
Защита	IP65

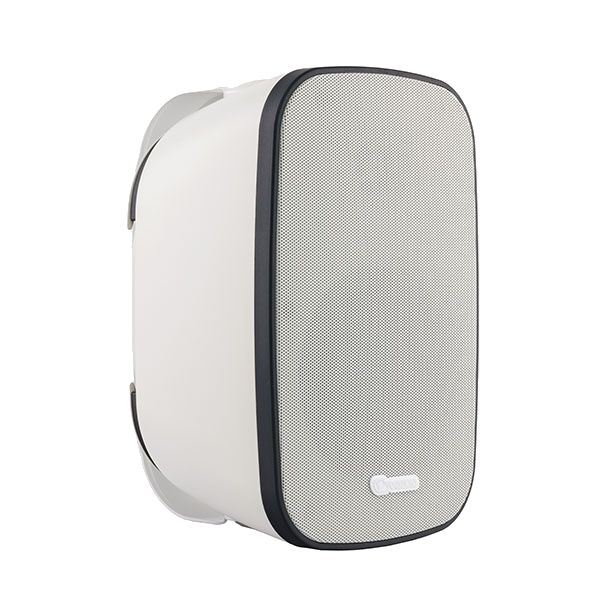

ALFA-850TСтаршая модель: динамики 1×1″ и 1×8″, отводы 50-25-12.5-6.25 Вт.

Мощность (отводы)	50-25-12.5-6.25 Вт / 8 Ом
Чувствительность	87 дБ (1 м / 1 Вт / 1 кГц)
Частотный диапазон	57–20000 Гц
Динамики	1×1″ и 1×8″
Габариты	381×250×250 мм
Масса	5,0 кг
Защита	IP65

Как это работает и подключается

Громкоговоритель подключается к трансляционной линии через коммутационный разъём под декоративными заглушками на тыльной стороне.
Мощность громкоговорителя выбирается селектором там же.

Монтаж

Закрепить на поверхности П-образный кронштейн из комплекта.
Декоративными болтами закрепить громкоговоритель на кронштейне.
Установка допускается на любую плоскую поверхность; поверхность должна выдержать вес и колебания корпуса.
Установку и подключение вести только при выключенном питании.

Примеры

Трансляционная линия

Подключение к линии с несколькими громкоговорителями параллельно; мощность отвода выбирается селектором на задней стороне.

Частые вопросы

Какая степень защиты?

IP65 по таблице характеристик руководства.

Как выбрать мощность?

Селектором мощности на тыльной стороне под декоративными заглушками.

Нюансы и грабли

Суммарная мощность подключённых громкоговорителей не должна превышать мощность усилителя.
В линии 100 В все громкоговорители подключаются параллельно.
Полярность соблюдать обязательно: нарушение ухудшает звук всей системы и может вывести из строя усилитель.
Слишком тонкий кабель перегревается и теряет мощность и качество звука.
Корпус не вскрывать: регуляторов, нужных пользователю, внутри нет.

Документация

VOLTA — руководство пользователя ALFA-520T/640T/850T (info-pa.ru)
