VOLTA · громкоговорители
VOLTA HS-15T / HS-30T / HS-50T — рупорные громкоговорители IP 66
Линейка всепогодных рупорных громкоговорителей 15, 30 и 50 Вт со встроенным трансформатором 100 В и селектором мощности под крышкой. Поворотный кронштейн с отверстиями Ø 8 мм.
Модели семейства
HS-15T15 Вт, отводы 15-7,5-3,75-1,9 Вт / 8 Ом.
| Номинальная мощность | 15 Вт |
| Встроенный трансформатор | 100 В |
| Отводы | 15 - 7,5 - 3,75 - 1,9 / 8 Ом |
| Частотный диапазон | 350-8 000 Гц |
| Звуковое давление | 119 дБ |
| Защита | IP 66 |
| Габариты | 162×222×232 мм |
| Масса | 1,4 кг |
| Температурный режим | -45 +70℃ |

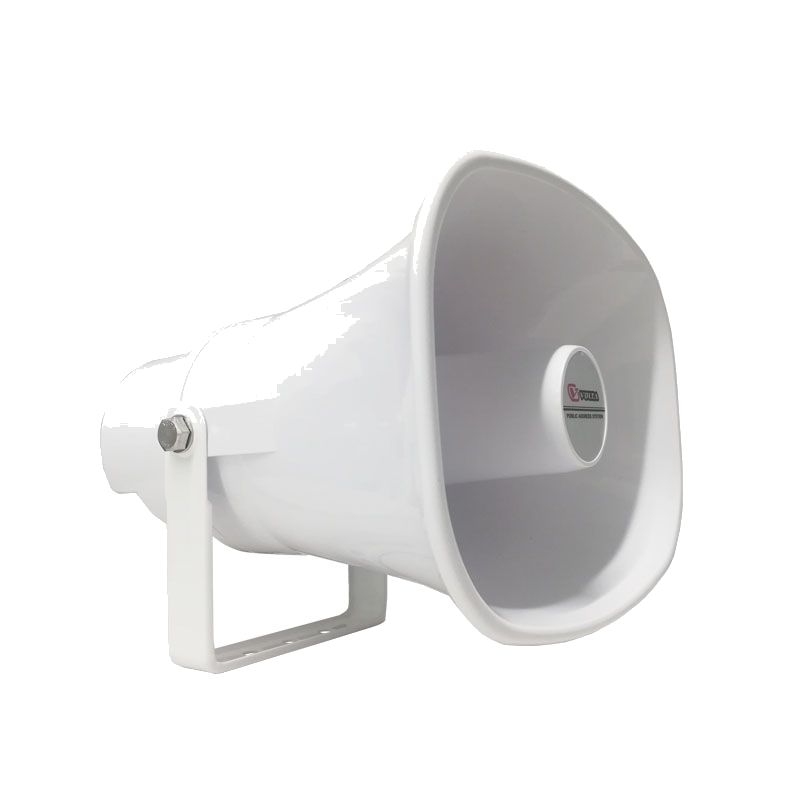

HS-30T30 Вт, отводы 30-15-7,5-3,75 Вт / 8 Ом.
| Номинальная мощность | 30 Вт |
| Встроенный трансформатор | 100 В |
| Отводы | 30 - 15 - 7,5 - 3,75 / 8 Ом |
| Частотный диапазон | 300 - 8 000 Гц |
| Звуковое давление | 121 дБ |
| Защита | IP 66 |
| Габариты | 280×285×205 мм |
| Масса | 2 кг |
| Температурный режим | -45 +70℃ |
HS-50T50 Вт, отводы 50-25-12,5-6,25 Вт / 16 Ом, угол излучения 140°.
| Номинальная мощность | 50 Вт |
| Встроенный трансформатор | 100 В |
| Отводы | 50 - 25 - 12,5 - 6,25 / 16 Ом |
| Угол излучения | 140° |
| Частотный диапазон | 270 - 8 000 Гц |
| Звуковое давление | 123 дБ |
| Защита | IP 66 |
| Габариты | 400×235×309 мм |
| Масса | 2,8 кг |
| Температурный режим | -45 +70℃ |
Как это работает и подключается
- Мощность выбирается селектором под крышкой громкоговорителя.
- Подключение к выходным клеммам усилителя.
Монтаж
- Крепление к любой плоской поверхности через отверстия Ø 8 мм на поворотном кронштейне.
- Входной сигнальный кабель как несущий элемент не использовать.
Примеры
Улица и производственные площадки
Рупорное исполнение с IP 66; в РЭ — трансляция и аварийное оповещение.
Частые вопросы
Какая защита?
IP 66 у всех трёх моделей в редакциях РЭ 2023.
Нюансы и грабли
- Расхождение редакций РЭ: в ранней редакции (общее руководство HS-15T/30T/50T) частотный диапазон 400-8 000 Гц у всех трёх, масса HS-30T 1,8 кг, HS-50T 2 кг, габариты HS-50T 280×285×205 мм, режим «влажность до 100%, -45+55 С». Приведены данные редакций 2023; для конкретной партии сверяться с документом в упаковке.
- Соблюдать полярность; суммарная мощность громкоговорителей не должна превышать мощность усилителя, в 100-вольтовой линии громкоговорители — параллельно.
- Слишком тонкий кабель перегревается и даёт потери мощности и качества звука.
Документация
- VOLTA — руководства пользователя HS-15T, HS-30T, HS-50T (версия 2023) и общее руководство HS-15T/30T/50T (volta-audio.ru / info-pa.ru)
- VOLTA — руководства пользователя HS-15T, HS-30T, HS-50T (версия 2023) и общее руководство HS-15T/30T/50T (volta-audio.ru / info-pa.ru) (склеено из папки volta-hs-30t-versia-2023)
- VOLTA — руководства пользователя HS-15T, HS-30T, HS-50T (версия 2023) и общее руководство HS-15T/30T/50T (volta-audio.ru / info-pa.ru) (склеено из папки volta-hs-50t-versia-2023)
