VOLTA MH-50T — полнодиапазонный рупорный громкоговоритель 50 Вт

Рупорный громкоговоритель 50 Вт для линии 100 В: динамик 6,5ʺ, IP 66, кронштейн в комплекте. Мощность выбирается парой цветных проводов, кабельные вводы герметичные.

Модели семейства

MH-50T (2023)Серый корпус ABS, отводы 50 - 25 - 12,5 - 9 - 4,5 - 2,6 Вт / 8 Ом, IP 66.

Мощность	50 Вт
Встроенный трансформатор	100 В
Отводы	50 - 25 - 12,5 - 9 - 4,5 - 2,6 / 8 Ом
Чувствительность	100 дБ
Частотный диапазон	90 – 20 000 Гц
Звуковое давление	115 дБ
Температурный режим	-30 +55 ℃
Габариты	362×252×310 мм
Масса	3,9 кг
Входные разъёмы	винтовые клеммы

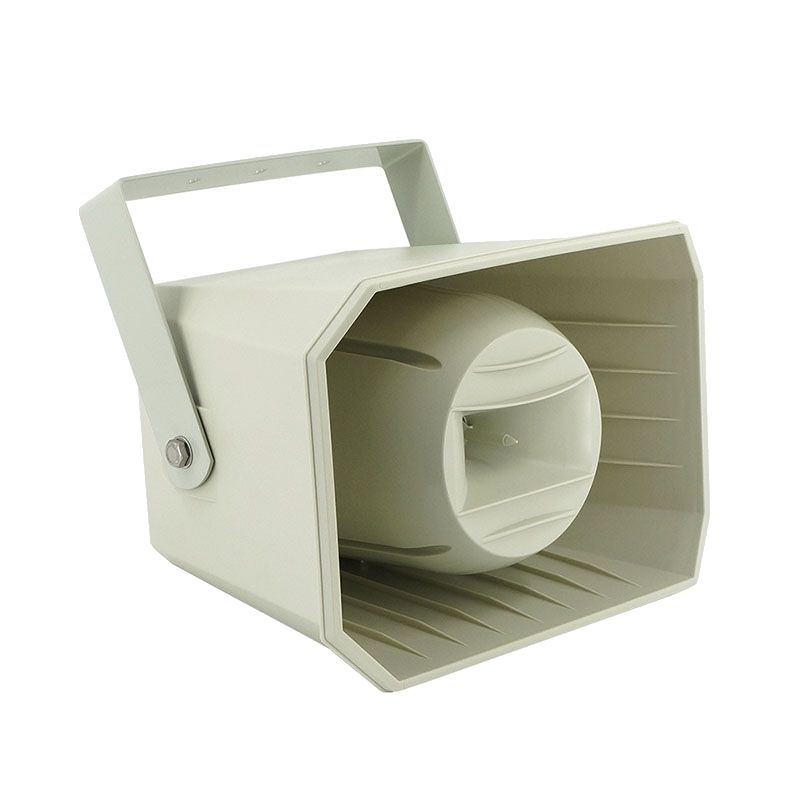

MH-50T (ранняя редакция)Белый пластиковый корпус, отводы 50, 30, 15 Вт.

Отводы трансформатора	50, 30, 15 Вт
Линия	100 В
Чувствительность	99 ± 3 дБ (1 В / 1 м)
Частотный диапазон	90 Гц -20 000 Гц
Звуковое давление	115 дБ
Габариты	362×255×310 мм
Масса	3,9 кг
Рабочий диапазон	от -40°С до +70°С

Как это работает и подключается

Редакция 2023: RED+YELLOW — 50 Вт, YELLOW+GREEN — 25 Вт, GREEN+WHITE — 12,5 Вт, RED+GREEN — 9 Вт, YELLOW+WHITE — 4,5 Вт, RED+WHITE — 2,6 Вт, RED+BLACK — 8 Ом.
Ранняя редакция: COM — голубой; зелёный — 15 Вт, жёлтый — 30 Вт, красный — 50 Вт.

Монтаж

Закрепить П-образный кронштейн из комплекта на плоской поверхности, затем болтами громкоговоритель на кронштейн.
В крышку на задней панели поставить герметичные кабельные вводы из комплекта и завести провод линии в клеммный отсек.

Примеры

Улица, склад

Рупор с IP 66 в редакции РЭ 2023, для музыкальной трансляции и аварийного оповещения.

Частые вопросы

Как получить 50 Вт в редакции 2023?

Подключить линию к красному и жёлтому проводам; общий провод в этой схеме не нужен.

Нюансы и грабли

Две редакции РЭ описывают разные схемы отводов (шесть пар проводов против трёх цветных проводов) и цвет корпуса — перед подключением сверять маркировку конкретного экземпляра.
Подключать только при полностью отключенном питании; кабель линии не использовать как крепёж.
Убедиться, что выходное напряжение усилителя не превышает 100 В.
Соблюдать полярность; суммарная мощность громкоговорителей не должна превышать мощность усилителя, в 100-вольтовой линии громкоговорители — параллельно.
