VOLTA SCS-20T / 30T / 40T — квадратные потолочные громкоговорители

Линейка квадратных двухполосных потолочных громкоговорителей 20, 30 и 40 Вт в полипропиленовом корпусе. Линия 100 В, отводы 100/50/25% номинальной мощности.

Модели семейства

SCS-20T20 Вт, отводы 20, 10, 5 Вт.

Мощность	20 Вт
Линия	100 В
Отводы	20, 10, 5 Вт
Частотный диапазон	90 Гц - 20 000 Гц
Чувствительность (1 В / 1 м)	88
Габариты	190×190×80 мм
Монтажное отверстие	148×148 мм
Вес	1.3 кг

SCS-30T30 Вт, отводы 30, 15, 7.5 Вт.

Мощность	30 Вт
Линия	100 В
Отводы	30, 15, 7.5 Вт
Частотный диапазон	90 Гц – 20 000 Гц
Чувствительность (1 В / 1 м)	88
Габариты	220×220×95 мм
Монтажное отверстие	190×190 мм
Вес	1,7 кг

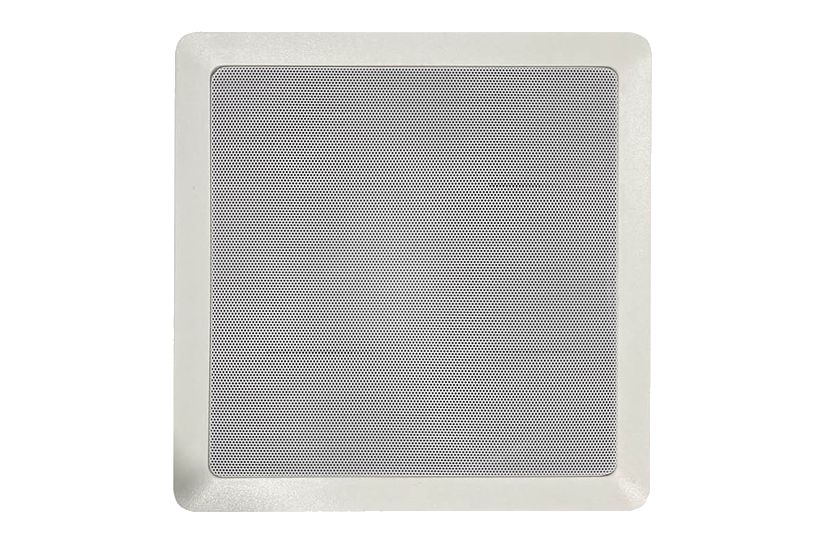

SCS-40T40 Вт, отводы 40, 20, 10 Вт.

Мощность	40 Вт
Линия	100 В
Отводы	40, 20, 10 Вт
Частотный диапазон	50 Гц - 20 000 Гц
Чувствительность (1 В / 1 м)	89
Габариты	255×255×100 мм
Монтажное отверстие	225×225 мм
Вес	2.2 кг

Как это работает и подключается

Клеммная колодка: COM — синий провод; красный — 100% номинальной мощности, жёлтый — 50%, зелёный — 25%.

Монтаж

Монтажное отверстие: 148×148 мм (SCS-20T), 190×190 мм (SCS-30T), 225×225 мм (SCS-40T).

Примеры

Потолок помещения

Врезка в квадратное монтажное отверстие; направленность 120°.

Частые вопросы

Какие отверстия под врезку?

148×148, 190×190 и 225×225 мм для SCS-20T, 30T и 40T соответственно.

Нюансы и грабли

Соблюдать полярность; суммарная мощность громкоговорителей не должна превышать мощность усилителя, в 100-вольтовой линии громкоговорители — параллельно.
Слишком тонкий кабель перегревается и даёт потери мощности и качества звука.

Документация

VOLTA — руководство пользователя SCS-20T/30T/40T (volta-audio.ru)
