VOLTA · регуляторы громкости

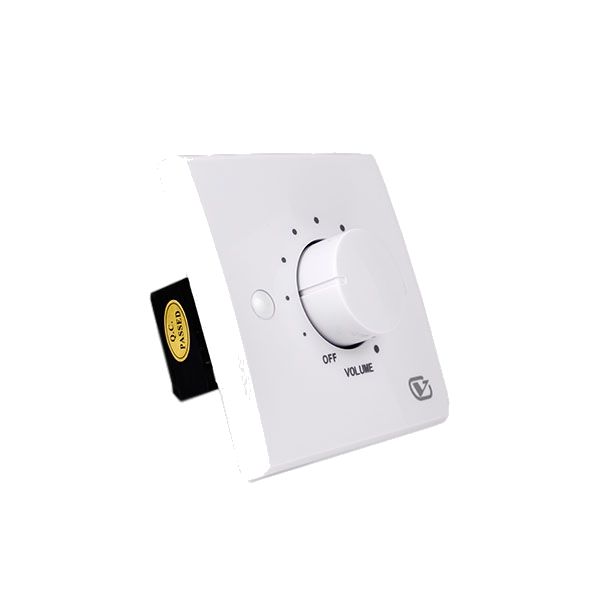

VOLTA VC-30R / 60R / 120R — трансформаторные регуляторы громкости с реле СОУЭ

Трансформаторный аттенюатор на 30, 60 или 120 Вт: 10 шагов и «выкл». Реле, управляемое 24 В, отключает регулятор и подаёт на громкоговорители полную мощность при тревоге.

Модели семейства

VC-30R30 Вт.

Мощность	30 Вт
Тип	трансформаторный
Регулятор	10 шагов + выкл
Питание реле	постоянный ток: 24 В
Размеры (Ш×В×Г)	86×86×70 мм
Масса	0,16 кг

VC-60R60 Вт.

Мощность	60 Вт
Тип	трансформаторный
Регулятор	10 шагов + выкл
Питание реле	постоянный ток: 24 В
Размеры (Ш×В×Г)	86×86×70 мм
Масса	0,16 кг

VC-120R120 Вт.

Мощность	120 Вт
Тип	трансформаторный
Регулятор	10 шагов + выкл
Питание реле	постоянный ток: 24 В
Размеры (Ш×В×Г)	86×86×70 мм
Масса	0,18 кг

Как это работает и подключается

Управляющий сигнал 24 В на встроенное реле; потребляемая реле мощность по таблице — не более 8 мА.

Монтаж

Ставится в стандартную монтажную коробку европейского типа; коробка в комплект не входит.
Вторичная обмотка с несколькими выводами даёт ступенчатое изменение громкости.

Примеры

Регулятор в помещении, где нужна тревога на полной громкости

При подаче 24 В на реле регулятор отключается и сигнал тревоги идёт на громкоговорители полной мощностью, даже если ручка в положении OFF.

Частые вопросы

Как регулятор работает при тревоге?

Реле по сигналу 24 В отключает регулятор, громкоговорители получают полную мощность.

Нюансы и грабли

Без подачи 24 В на реле в системе оповещения регулятор будет уменьшать и сигнал тревоги — реле подключать обязательно.

Документация

VOLTA — руководство пользователя VC-30R/60R/120R (info-pa.ru)
