VOLTA VC-530RS / 560RS / 5120RS — регуляторы громкости с выбором до 5 программ

Трансформаторный аттенюатор 30, 60 или 120 Вт для линии 100 В: 4 шага и «выкл», выбор одной из 5 входящих линий. Реле 24 В отключает селектор и регулятор при тревоге.

Модели семейства

VC-530RS30 Вт.

Мощность	30 Вт
Регулятор громкости	4 шага + выкл
Количество входящих линий	5
Напряжение входящих линий	100 В
Питание реле	постоянный ток: 24 В
Размеры (Ш×В×Г)	86×86×68 мм
Масса	0,2 кг

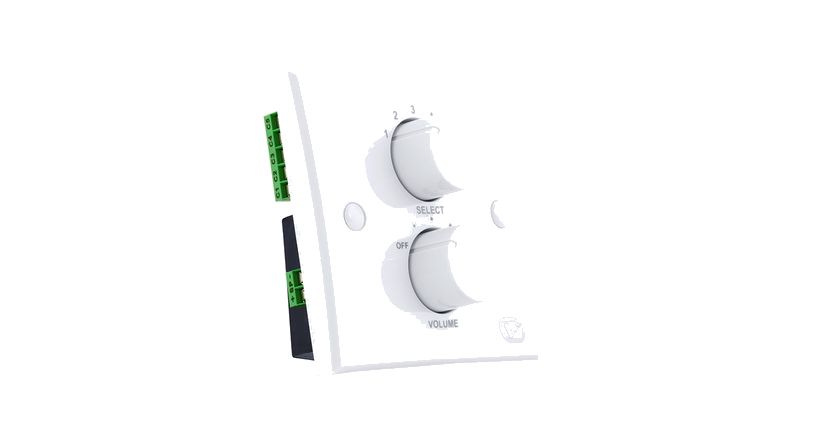

VC-560RS60 Вт.

Мощность	60 Вт
Регулятор громкости	4 шага + выкл
Количество входящих линий	5
Напряжение входящих линий	100 В
Питание реле	постоянный ток: 24 В
Размеры (Ш×В×Г)	86×86×77 мм
Масса	0,34 кг

VC-5120RS120 Вт.

Мощность	120 Вт
Регулятор громкости	4 шага + выкл
Количество входящих линий	5
Напряжение входящих линий	100 В
Питание реле	постоянный ток: 24 В
Размеры (Ш×В×Г)	86×86×77 мм
Масса	0,35 кг

Как это работает и подключается

На реле подаётся управляющий сигнал 24 В постоянного тока; потребление реле не более 8 мА.
Селектор выбирает один из 5 входящих каналов (программ) линии 100 В.

Монтаж

Ставится в стандартную монтажную коробку европейского типа (не входит в комплект поставки).
Монтажные размеры у VC-530RS и у VC-560RS / VC-5120RS разные (рисунок в РЭ).

Примеры

Помещение с музыкой и оповещением

Посетитель выбирает программу и громкость, а по сигналу тревоги 24 В получает полную мощность независимо от положения регулятора.

Частые вопросы

Сколько программ можно выбрать?

До 5 входящих каналов (программ).

Нюансы и грабли

Реле без 24 В не переключает регулятор в режим тревоги: сигнал оповещения не пройдёт при положении «OFF» — управляющую линию подключать обязательно.

Документация

VOLTA — руководство пользователя VC-530RS/560RS/5120RS (info-pa.ru)
