VOLTA VSL-520T / 630T / 840T — двухполосные потолочные громкоговорители

Двухполосные громкоговорители для подвесного потолка с шёлковым ВЧ-драйвером и быстросъёмной решёткой на магнитах. Каждая модель работает в режиме 100 В и 8 Ом.

Модели семейства

VSL-520T20 Вт, динамики 1×1ʺ и 1×5ʺ.

Мощность в режиме 8 Ом	20 Вт
Отводы	20-10-5
Чувствительность	88 дБ
Частотный диапазон	95 - 20000 Гц
Габариты	Ø 203×89 мм
Монтажное отверстие	Ø 170 мм
Масса	1,5 кг

VSL-630T30 Вт, динамики 1×1ʺ и 1×6ʺ.

Мощность в режиме 8 Ом	30 Вт
Отводы	30-15-7,5
Чувствительность	88 дБ
Частотный диапазон	60 – 20000 Гц
Габариты	Ø 237×98 мм
Монтажное отверстие	Ø 210 мм
Масса	1,9 кг

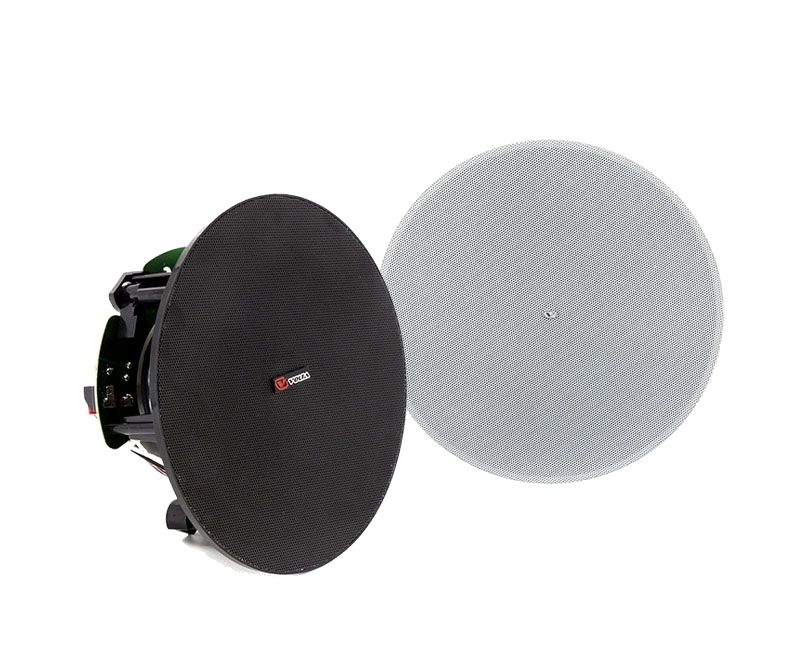

VSL-840T40 Вт, динамики 1×1ʺ и 1×8ʺ.

Мощность в режиме 8 Ом	40 Вт
Отводы	40-20-10
Чувствительность	90 дБ
Частотный диапазон	50 – 20000 Гц
Габариты	Ø 297×127 мм
Монтажное отверстие	Ø 260 мм
Масса	2,8 кг

Как это работает и подключается

Режим 100 В по цветным проводам: BLUE + RED — полная мощность, BLUE + YELLOW — ½ мощности, BLUE + GREEN — ¼ мощности.
Режим 8 Ом — пружинные клеммы на плате фильтра.

Монтаж

Подготовить монтажное отверстие по таблице: Ø 170, Ø 210 или Ø 260 мм.
Притянуть громкоговоритель монтажными лапками к плоскости потолка.

Примеры

Подвесной потолок

Монтаж в отверстие по таблице, крепление монтажными лапками к плоскости подвесного потолка.

Частые вопросы

Как подключить в режиме 8 Ом?

К пружинным клеммам на плате фильтра.

Нюансы и грабли

В одной линии режимы «низкоомный» (8 Ом) и «высокоомный» (70/100 В) смешивать нельзя.
Соблюдать полярность; суммарная мощность громкоговорителей не должна превышать мощность усилителя, в 100-вольтовой линии громкоговорители — параллельно.
Слишком тонкий кабель перегревается и даёт потери мощности и качества звука.
