VOLTA WS-10T — настенный громкоговоритель 10 Вт для стены и потолка

Пластиковый белый громкоговоритель 10 Вт с широкополосным динамиком 6,5ʺ для линии 100 В. Универсальное крепление на стену и потолок; есть редакции РЭ 2023 и 2021.

Модели семейства

WS-10T (2023)10 – 5 Вт, пружинные контакты.

Мощность	10 – 5 Вт
Встроенный трансформатор	100 В
Частотный диапазон	100 - 18 000 Гц
Чувствительность	92 ± 3 дБ (1 В / 1 м)
Динамик	6,5ʺ коаксиальный
Габариты (ШхВхГ)	240×350×100 мм
Входные разъёмы	зажимные клеммы
Масса	1,65 кг

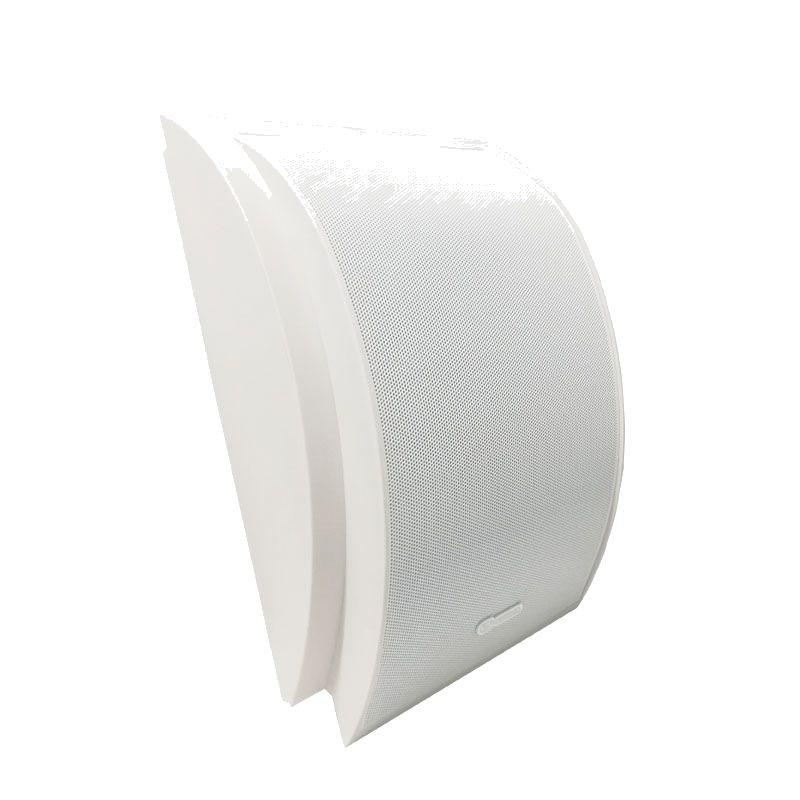

WS-10T (версия 2021)10 – 5 – 2.5 Вт, винтовые клеммы.

Мощность	10 – 5 – 2.5 Вт
Встроенный трансформатор	100 В
Частотный диапазон	130-15 000 Гц
Чувствительность	92 ± 3 дБ (1 В / 1 м)
Динамик	6,5ʺ
Габариты (ШхВхГ)	210×312×85 мм
Входные разъёмы	винтовые клеммы
Масса	1,4 кг

Как это работает и подключается

Редакция 2023: чёрная клемма — COM, красная — 10 Вт, белая — 5 Вт.
Редакция 2021: провода BLACK — COM, RED — 10 Вт, WHITE — 5 Вт, GREEN — 3 Вт.

Монтаж

На стену: просверлить отверстие Ø 8 мм на нужной высоте, вставить дюбель и закрутить саморез на 3\4 длины, повесить громкоговоритель.
На потолок: открыть защитную решётку, разметить и просверлить два отверстия Ø 8 мм, закрепить двумя саморезами в дюбелях, вернуть решётку на место.

Примеры

Стена или потолок

Монтажные отверстия на задней панели подходят для обоих вариантов.

Частые вопросы

Как повесить на потолок?

Открыть решётку, просверлить два отверстия Ø 8 мм, закрепить двумя саморезами и вернуть решётку.

Нюансы и грабли

Две редакции РЭ отличаются габаритами, диапазоном и набором отводов (в 2021 есть отвод 3 Вт и 2.5 Вт) — перед подключением сверять маркировку и наклейку на изделии.
Входной сигнальный кабель как несущий элемент не использовать.
Соблюдать полярность; суммарная мощность громкоговорителей не должна превышать мощность усилителя, в 100-вольтовой линии громкоговорители — параллельно.

Документация

VOLTA — руководства пользователя WS-10T (2023) и WS-10T (версия 2021, паспорт) (info-pa.ru)
