WAGO 221 — рычажные соединительные клеммы для проводов 0.14…6 мм²

Компактные прозрачные клеммы с рычагом на CAGE CLAMP: вставил зачищенный провод, опустил рычаг — без инструмента. Есть 2-, 3-, 5-проводные и Ex e исполнения.

Модели семейства

221-412Компактная 2-проводная клемма, 4 мм², прозрачный корпус.

Точек подключения	2, потенциал 1
Сечение проводов	0.14…4 мм² (24…12 AWG) для медных проводов; одножильный и многожильный 0.2…4 мм²
Длина зачистки	11 мм
Номинальное напряжение / ток (EN)	450 V / 32 A, импульс 4 kV
UL 486C	600 V / 20 A
Габариты (Ш×В×Г)	13.2 × 8.6 × 18.8 мм
Масса	1.7 g
Маркировка температуры	T85, длительно 105 °C

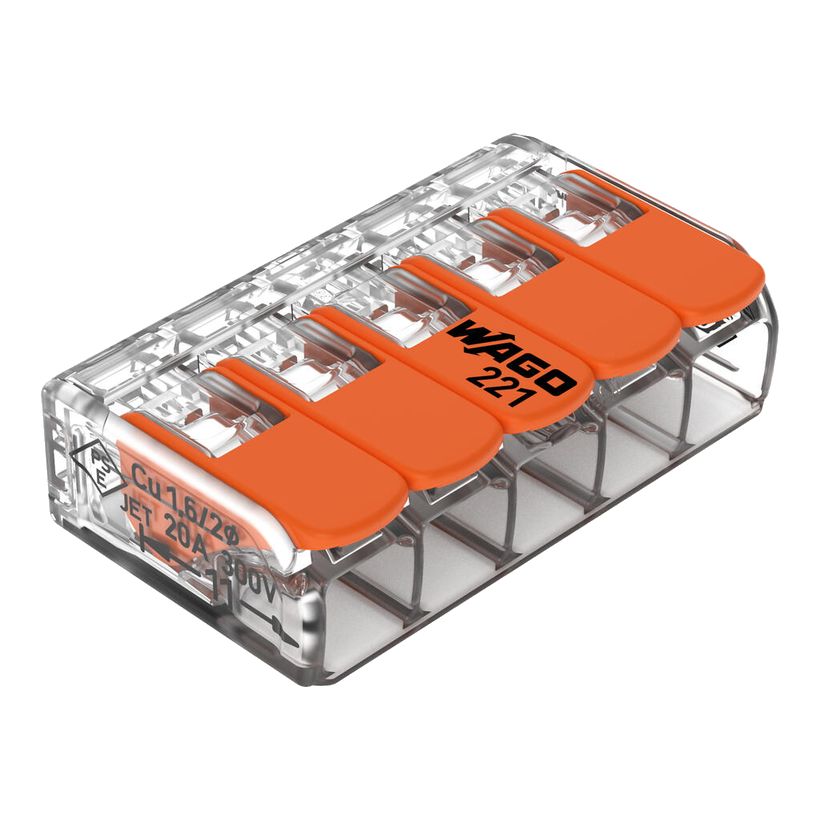

221-415Компактная 5-проводная клемма, 4 мм², прозрачный корпус.

Точек подключения	5, потенциал 1
Сечение проводов	0.14…4 мм² (24…12 AWG)
Длина зачистки	11 мм
Номинальное напряжение / ток (EN)	450 V / 32 A, импульс 4 kV
UL 486C	600 V / 20 A
Габариты (Ш×В×Г)	30 × 8.4 × 18.8 мм
Масса	4 g
Маркировка температуры	T85, длительно 105 °C

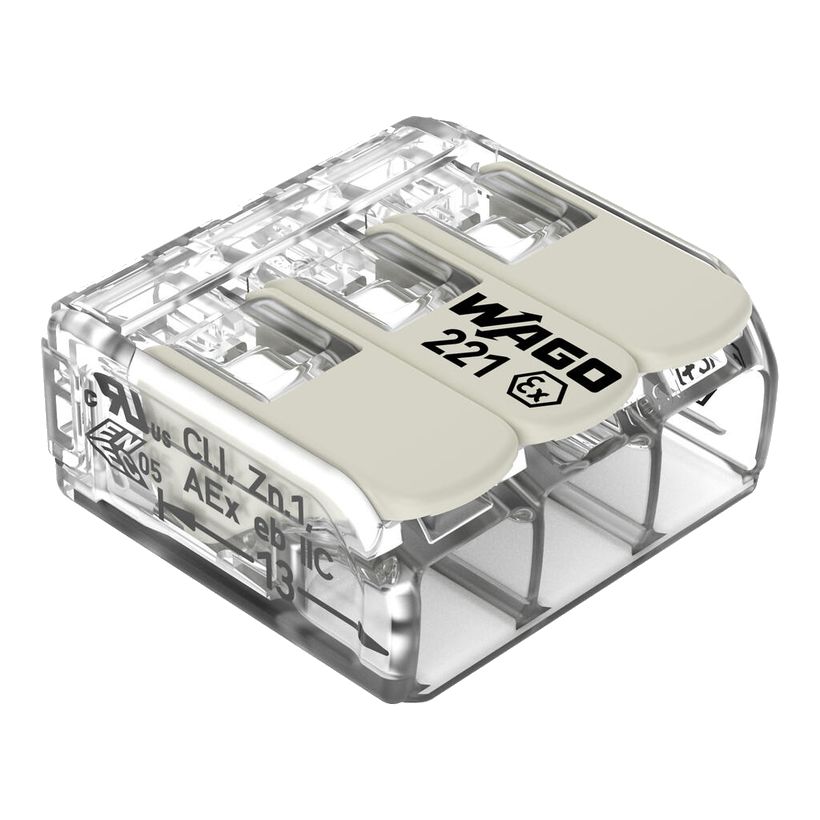

221-683Компактная 3-проводная клемма 6 мм² для взрывоопасных зон (Ex e), только с монтажным носителем 221-511.

Точек подключения	3, потенциал 1
Сечение проводов	0.5…6 мм² (20…10 AWG)
Длина зачистки	12…14 мм
Ex e II (EN)	440 V / 37 A
UL 60079	440 V / 30 A
Габариты (Ш×В×Г)	22.9 × 10.1 × 21.1 мм
Масса	4.3 g
Температура	хранение -40…+60 °C, длительно -55…+105 °C
Взрывозащита	ATEX, IECEx Ex eb IIC Gb, зоны 1 и 2

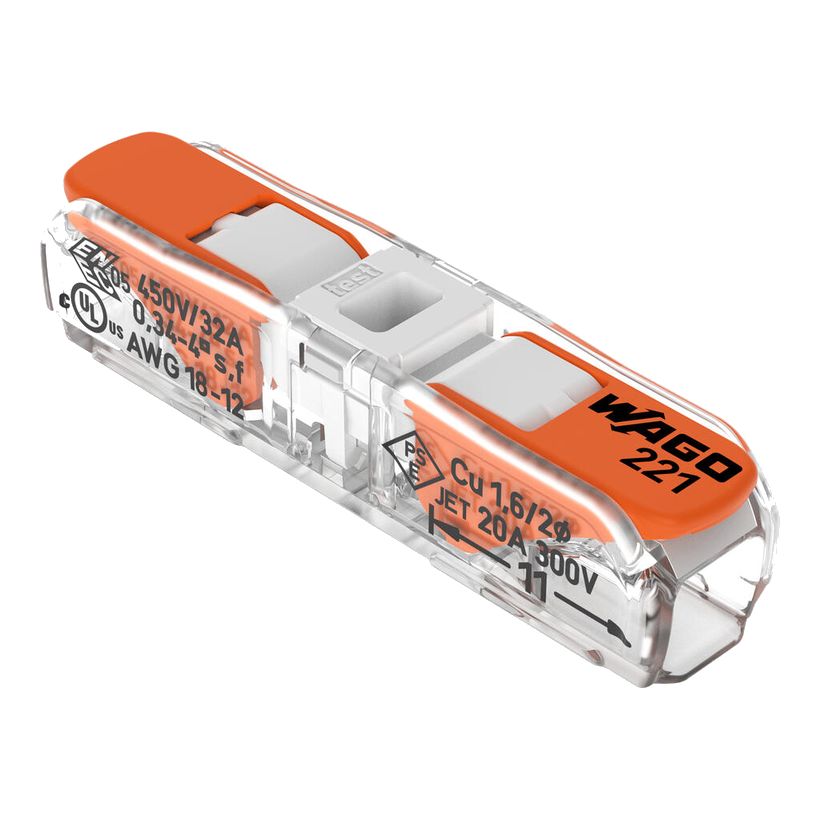

221-2401Проходная (inline) 2-проводная клемма с рычагом, до 12 AWG, узкая: ширина 8.1 мм.

Точек подключения	2
Провод одножильный	0.2…4 мм² (20…12 AWG)
Провод многожильный	0.2…2.5 мм² (18…12 AWG)
Провод тонкожильный	0.34…4 мм² (18…12 AWG)
Длина зачистки	11 мм
Номинальное напряжение / ток (EN)	450 V / 32 A
UL	600 V / 20 A
Габариты (Ш×В×Г)	8.1 × 8.9 × 35.5 мм
Масса	2.5 g

Как это работает и подключается

Подключение: зачистите провод до 11 мм, поднимите оранжевый рычаг, вставьте провод и опустите рычаг вровень с корпусом.
Один потенциал: все точки подключения клеммы электрически соединены (Total number of potentials — 1).
Фиксация рычага в положении покоя предотвращает случайное раскрытие зажима.
Принадлежности: перемычки 221-941/221-942, монтажные носители 221-500 (DIN-35 или винт), пустой корпус 207-4301, гелевая коробка 207-1332.

Монтаж

Перед монтажом соблюдайте сечение, тип провода и длину зачистки.
Вставляйте провод до упора.
Носитель 221-500/000-053: ширина 17.5 мм, высота 77.6 мм, для 2-, 3- и 5-проводных клемм 221 (4 мм²); тест-разъёмы сверху носителя позволяют проверять цепи.
Для 221-2401 доступны носители с разгрузкой от натяжения на 1…5 клемм (винтовые и защёлкивающиеся).

Примеры

Ответвление в распредкоробке

Соединение тонкожильных проводов в коробке; в документе приведены примеры — распредкоробки, светильники, потолочные системы освещения.

Монтаж на DIN-рейку

Клеммы 221 (4 мм²) устанавливают в монтажный носитель 221-500 для DIN-35 или на винты.

Частые вопросы

Какие сечения подходят к 221-412?

0.14…4 мм² (24…12 AWG), одно-, многожильные и тонкожильные.

Чем 221-683 отличается от 221-412?

Три проводника, сечение до 6 мм² и исполнение Ex e для зон 1 и 2; допускается только с монтажным носителем.

Подходит ли для DIN-рейки?

Да, через монтажный носитель 221-500 (DIN-35 или винт).

Нюансы и грабли

Работать только под снятым напряжением и нагрузкой; клеммы устанавливает электрик.
221-683 допускается только с монтажным носителем 221-511 (другие — по сертификату), в оболочке по EN 60079-0 или EN 60079-31; допустимое рабочее напряжение (440 V или 275 V) зависит от способа монтажа.
Не использовать повреждённые или загрязнённые компоненты и неоригинальные принадлежности.
Клемма рассчитана на медные проводники.

Документация

WAGO — datasheet
