WIZEBOX AWH465-SM-S2 и AWH465S-PoE — термокожухи из нержавеющей стали с очистителем стекла
Термокожухи ALL WEATHER из нержавеющей стали от −60 до +50 °C, IP66, с очистителем стекла и шкафом с бачком на 5 л. Варианты: питание ~220/~24 В и для IP-камер по PoE.
Модели семейства
AWH465-SM-S2Питание ~220 В, ~24 В или =24 В; камера — основное =12 В/~24 В, резервное по PoE 802.3af.
| Температура | −60…+50 °C |
| Напряжение на кожухе | ~220 В, ~24 В, =24 В |
| Питание камеры | основное =12 В / ~24 В; резервное PoE 802.3af |
| Макс. мощность / ток с камерой | 37 Вт / 0,17 А (220 В) |
| Макс. мощность камеры | 10 Вт |
| Габариты кожуха (без кронштейна) | 485 x 206 x 160 мм |
| Шкаф | 600x400x210 мм |
| Вес | кожух 4 кг, шкаф без жидкости 14 кг |
| Высота подъёма жидкости | до 2 м |

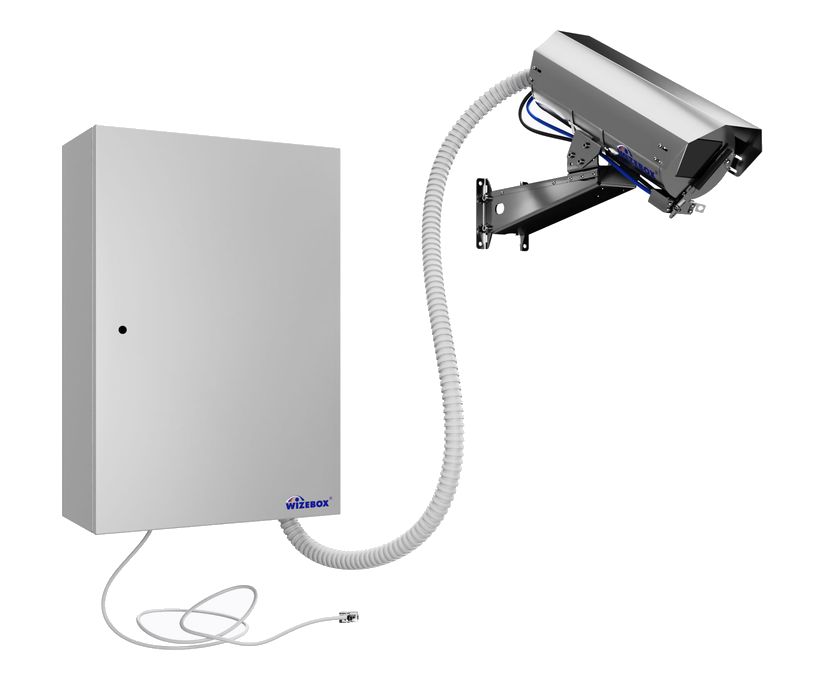

AWH465S-PoEПитание по PoE (IEEE 802.3af, тип 1, класс 3) для IP-камер, защита от подачи питания на холодную камеру.
| Температура | −60…+50 °C |
| Питание | PoE; напряжение на камере 37–57 В |
| Макс. мощность кожуха с камерой (PD) | 12,95 Вт |
| Макс. ток (PD) | 350 мА |
| Выходная мощность PSE | 15,4 Вт |
| Габариты кожуха (без кронштейна) | 485 x 206 x 160 мм |
| Шкаф | 600x400x210 мм |
| Вес | кожух 4 кг, шкаф без жидкости 14 кг |
| Высота подъёма жидкости | до 5 м |
Как это работает и подключается
- Кожухи защищают камеру с фиксированным или вариообъективом от неблагоприятных воздействий в условиях умеренного и холодного климата; предназначены для работы в условиях повышенной загрязнённости.
- Нагреватель включается оптореле по электронному термодатчику; контролируется и поддерживается температура непосредственно камеры. Камера получает питание только после предварительного прогрева.
- Гальваническая трансформаторная развязка по питанию, обогрев смотрового окна, нагреватель камеры. Положение кожуха выбирается шарнирным соединением, фиксируемым одним болтом.
- Корпус и кронштейн — нержавеющая сталь, крепёж — нержавеющая сталь, смотровое окно — специальное полированное стекло без оптических искажений. Шкаф — листовая сталь с полиэфирной порошковой окраской, кабельные вводы — полиамид.
Монтаж
- Комплект поставки: термокожух с кронштейном, солнцезащитным козырьком и очистителем стекла; шкаф с 5-литровым бачком для омывающей жидкости с датчиком уровня; паспорт; инструкция по монтажу; гарантийный талон.
- AWH465S-PoE: контроль уровня омывающей жидкости — сигналы 0,5 от нормы и 0,2 от нормы. IP-камера в комплект не входит; камере нужно PoE IEEE 802.3af, тип 1, класс 3.
- Класс защиты IP66 (полная защита от пыли, защита от водяных струй любой направленности).
Примеры
Холодный климат, камера с питанием 12 В или 24 В
AWH465-SM-S2: нагреватель камеры и обогрев окна, очиститель стекла, резервное питание камеры по PoE.
IP-камера и PoE-питание
AWH465S-PoE: питание и обогрев по PoE, камера не включается «холодной».
Частые вопросы
Чем AWH465S-PoE отличается от AWH465-SM-S2?
S-PoE питается по PoE от коммутатора (802.3af) и рассчитан на IP-камеру; SM-S2 подводит ~220 В, ~24 В или =24 В, а PoE используется как резервное питание камеры.
Какой диапазон температур?
Протестированный рабочий диапазон от −60 до +50 °C.
Какой объём бачка?
5 л, с датчиком уровня.
Нюансы и грабли
- Высота подъёма омывающей жидкости на страницах разная: до 2 м у AWH465-SM-S2 и до 5 м у AWH465S-PoE — проверяйте при проектировании трассы шланга.
- На странице AWH465S-PoE у напряжений PSE и PD стоит единица «Вт» (например, «44–57 Вт») — очевидная опечатка; значения напряжения сверяйте по паспорту.
- В комплектации AWH465-SM-S2 назван кожух «WHT465IP-S M»: так на странице; обозначения в документах могут расходиться.
