WIZEBOX E260 / EL260 / ELS260 — гермокожухи серии 260 для камер
Гермокожухи GERMO серии 260 для камер: IP66. Пустой E и IP-вариант E260IP, с фильтром EL, со встроенным блоком питания ELS (~220 В, =12 В, ~24 В).
Модели семейства
E260Гермокожух без электрики: корпус, козырёк, кабельные вводы, кронштейн; напряжение, фильтр и источник питания на странице не указаны.
| Полезный объём | 260x73x66 мм |
| Температура | −10…+40 °C |
| Вес в сборе | 2,8 кг |
E260IPВариант для IP-камер: герметичный кабельный ввод под RJ45 с разрезным сальником, для установки внутри помещений.
| Полезный объём | 260x73x66 мм |
| Температура | 0…+40 °C |
| Вес в сборе | 2,8 кг |
| Нагрузка на кронштейн | 50 кг с коэффициентом запаса 2,6 |
| Крепёж / прокладки | нержавеющая сталь / Армлен |
EL260С помехоподавляющим фильтром, питание ~220 В.
| Полезный объём | 225x73x66 мм |
| Напряжение на кожухе / камеры | ~220 В / ~220 В |
| Питание камеры | ~220 В ±10% через помехоподавляющий фильтр |
| Вес в сборе | 2,8 кг |

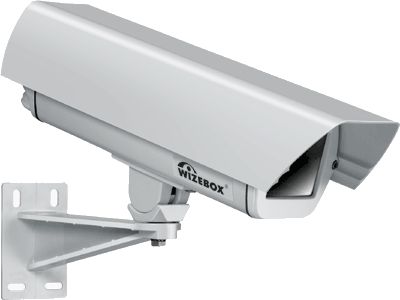

EL260-12VС помехоподавляющим фильтром, питание =12 В.
| Полезный объём | 225x73x66 мм |
| Напряжение на кожухе / камеры | =12 В / =12 В |
| Питание камеры | =12 В ±10% через помехоподавляющий фильтр |
| Вес в сборе | 2,8 кг |
EL260-24VС помехоподавляющим фильтром, питание ~24 В.
| Полезный объём | 225x73x66 мм |
| Напряжение на кожухе / камеры | ~24 В / ~24 В |
| Питание камеры | ~24 В ±10% через помехоподавляющий фильтр |
| Вес в сборе | 2,8 кг |
ELS260Со встроенным трансформаторным источником питания камеры, вход ~220 В.
| Полезный объём | 210x73x66 мм |
| Вход кожуха | ~220 В ±10% |
| Выход для камеры (выбирается пользователем) | ~24 В ±10% (150 мА max) или =12 В ±10% (300 мА max) |
| Макс. мощность / ток с камерой | 7 Вт / 0,03 А (~220 В) |
| Вес в сборе | 3,1 кг |
ELS260-24VСо встроенным трансформаторным источником питания камеры, вход ~24 В.
| Полезный объём | 210x73x66 мм |
| Вход кожуха | ~24 В ±10% |
| Выход для камеры (выбирается пользователем) | ~24 В ±10% (150 мА max) или =12 В ±10% (300 мА max) |
| Макс. мощность / ток с камерой | 7 Вт / 0,3 А (~24 В) |
| Вес в сборе | 3,1 кг |
Как это работает и подключается
- Кожух защищает камеру с фиксированным или вариообъективом от неблагоприятных воздействий окружающей среды; класс защиты IP66 (полная защита от пыли, защита от водяных струй любой направленности); установка внутри и вне помещений.
- Корпус — экструзионный алюминий и литьё алюминия под давлением, полиэфирная порошковая окраска светло-серая (RAL7035), окно — специальное полированное стекло без оптических искажений. Возможна покраска в любой цвет по шкале RAL.
- Система исполнений: E — корпус без питания; EL — с помехоподавляющим фильтром; ELS — со встроенным источником питания камеры (гальваническая развязка, выход ~24 В или =12 В на выбор). Суффиксы 12V и 24V — напряжение на кожухе.
- E260IP разработан с учётом особенностей IP-камер: герметичный кабельный ввод с разрезным сальником под RJ45, рассчитан на простую установку камеры с кабелем Ethernet внутри помещений.
Монтаж
- В комплекте: корпус, солнцезащитный козырёк, кабельные вводы для подключения питания и вывода видеосигнала, кронштейн с винтами крепления кожуха, герметизирующая прокладка, краткая инструкция по применению, гарантийный талон, сертификат. У EL и ELS дополнительно: изоляционная втулка, регулировочная прокладка, винт крепления телекамеры, силикагель (2 шт.), запасная герметизирующая прокладка.
- Диаметр кабелей для подключения — 4–8 мм.
- Максимальная нагрузка на кронштейн — 50 кг с коэффициентом запаса 2,6. Крепёж — нержавеющая сталь, прокладки — Армлен, кабельные вводы — полиамид.
- Рабочий диапазон температур окружающей среды — от −10 до +40 °C.
Примеры
Камера снаружи здания, питание 220 В
Подойдёт EL260 (через помехоподавляющий фильтр) или ELS260 (встроенный источник питания камеры).
Камера на 12 В или 24 В, источник уже есть
EL260-12V или EL260-24V: напряжение идёт на камеру через фильтр и равно напряжению на кожухе.
Питание камеры с гальванической развязкой
ELS260 или ELS260-24V: внутри трансформаторный источник, на выходе ~24 В или =12 В на выбор.
Частые вопросы
Чем отличаются E260, EL260 и ELS260?
E260 — корпус без электрики (полезный объём 260x73x66 мм), EL260 — с помехоподавляющим фильтром (225x73x66 мм), ELS260 — со встроенным источником питания камеры (210x73x66 мм).
Какое напряжение на выходе ELS260?
Выбирается пользователем: ~24 В ±10% до 150 мА или =12 В ±10% до 300 мА.
Есть ли обогрев?
У исполнений этой серии на странице нагреватель не указан.
Нюансы и грабли
- Исполнения отличаются полезным объёмом: у E он самый большой, у EL меньше (занят фильтром), у ELS ещё меньше (внутри источник питания). Габарит камеры сверяйте с полезным объёмом именно своего исполнения.
- Суффикс в обозначении — напряжение, подводимое к кожуху: без суффикса ~220 В, 12V — =12 В, 24V — ~24 В. Исполнение выбирают под имеющееся питание; напряжение камеры у EL совпадает с напряжением кожуха.
- У ELS выход источника для камеры — ~24 В или =12 В, выбирается пользователем; ток ограничен (150 мА при ~24 В, 300 мА при =12 В), мощность кожуха вместе с камерой — 7 Вт.
- Нагреватель для этих исполнений на странице не указан; нижняя граница диапазона — −10 °C. Кожухи с обогревом — серия Fresh.
- E260IP — единственное исполнение с диапазоном 0…+40 °C; у остальных −10…+40 °C. В комплекте E260IP один кабельный ввод.
