WIZEBOX Fresh 260 — термокожухи для камер, умеренный климат

Термокожухи серии ФРЕШ 260 с нагревателем 10 Вт и биметаллическим термореле для умеренного климата: IP66, от −25 до +40 °C. Пять исполнений по питанию.

Модели семейства

Fresh 260Нагреватель и биметаллическое термореле, питание ~220 В.

Полезный объём	225x73x66 мм
Напряжение на кожухе	~220 В
Питание камеры	~220 В
Макс. мощность / ток с камерой	16 Вт / 0,07 А (~220 В)
Вес в сборе	2,9 кг

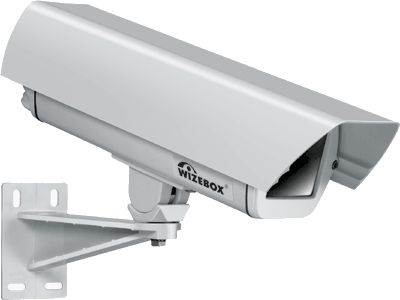

Fresh 260-12VТо же, питание =12 В.

Полезный объём	225x73x66 мм
Напряжение на кожухе	=12 В
Питание камеры	=12 В
Макс. мощность / ток с камерой	16 Вт / 1.33 А (=12 В)
Вес в сборе	2,9 кг

Fresh 260-24VТо же, безопасное питание ~24 В.

Полезный объём	225x73x66 мм
Напряжение на кожухе	~24 В
Питание камеры	~24 В
Макс. мощность / ток с камерой	16 Вт / 0,7 А (~24 В)
Вес в сборе	2,9 кг

Fresh 260SСо встроенным источником питания камеры, вход ~220 В.

Полезный объём	210x73x66 мм
Напряжение на кожухе	~220 В
Питание камеры	=12 В или ~24 В (выбирается пользователем)
Макс. мощность / ток с камерой	17 Вт / 0,08 А (~220 В)
Вес в сборе	2,9 кг

Fresh 260S-24VСо встроенным источником питания камеры, вход ~24 В.

Полезный объём	210x73x66 мм
Напряжение на кожухе	~24 В
Питание камеры	=12 В или ~24 В (выбирается пользователем)
Макс. мощность / ток с камерой	18 Вт / 0,75 А (~24 В)
Вес в сборе	2,9 кг

Как это работает и подключается

Кожух защищает камеру с фиксированным или вариообъективом от неблагоприятных воздействий окружающей среды в условиях умеренного климата.
Нагреватель (10 Вт) включается и выключается автоматически биметаллическим термореле: включение +10 °C, выключение +20 °C. Центр тепловыделения расположен рядом со смотровым стеклом.
Исполнения 260S — со встроенным источником питания камеры и трансформаторной гальванической развязкой; выход ~24 В ±10% (150 мА max) или =12 В ±10% (300 мА max) по выбору пользователя.
Защита IP66 (полная защита от пыли, защита от водяных струй любой направленности). Корпус — экструзионный алюминий и литьё алюминия под давлением, окраска светло-серая RAL7035, окно — полированное стекло без оптических искажений.

Монтаж

В комплекте: корпус с подключённым нагревателем, биметаллическим термореле и коммутационной платой, солнцезащитный козырёк, кабельные вводы для питания и вывода видеосигнала, изоляционная втулка, регулировочная прокладка, винт крепления камеры, кронштейн с винтами, силикагель (2 шт.), краткая инструкция, гарантийный талон, сертификат.
Диаметр подключаемых кабелей — 4–8 мм. Максимальная нагрузка на кронштейн — 50 кг с коэффициентом запаса 2,6.
Крепёж — нержавеющая сталь, прокладки — Армлен, кабельные вводы — полиамид.
Протестированный диапазон температур окружающей среды — от −25 до +40 °C.

Примеры

Камера на улице в умеренном климате, питание 220 В

Fresh 260: нагреватель ~220 В, камера питается от того же напряжения.

Нужна гальваническая развязка и безопасное напряжение

Fresh 260S-24V: вход ~24 В, внутри источник питания камеры с выходом =12 В или ~24 В.

Частые вопросы

При какой температуре включается обогрев?

Биметаллическое термореле включает нагреватель при +10 °C и выключает при +20 °C.

Какая мощность нагревателя?

10 Вт; питание нагревателя совпадает с напряжением на кожухе.

Чем Fresh 260S отличается от Fresh 260?

В 260S внутри источник питания камеры с гальванической развязкой, а сама камера питается =12 В или ~24 В; в Fresh 260 камера получает то же напряжение, что и кожух.

Нюансы и грабли

Исполнения различаются по питанию: ток у Fresh 260-12V — 1.33 А (=12 В), у Fresh 260-24V — 0,7 А (~24 В), у Fresh 260 — 0,07 А (~220 В); линию питания считайте по своему исполнению.
Полезный объём у 260S меньше, чем у Fresh 260 (210x73x66 против 225x73x66 мм): внутри источник питания.
У Fresh 260S и 260S-24V камеру можно питать =12 В или ~24 В, но ток ограничен 300 мА и 150 мА соответственно.
