WIZEBOX · термокожух (гермокожух) для видеокамеры, тип LIGHT

WIZEBOX L210, L210-12V, L210-24V, LS210, LS210-24V — термокожухи для видеокамер серии 210

Облегчённый (LIGHT) термокожух серии 210 для камеры с фиксированным или вариообъективом: IP66, обогрев монтажной пластины и стекла, питание ~220, =12 или ~24 В.

Модели семейства

L210Гермокожух 210 без блока питания камеры: камера питается тем же напряжением, что и кожух, через помехоподавляющий фильтр.

Питание кожуха и камеры	~220 В
Макс. мощность (с камерой)	28 Вт
Макс. ток (с камерой)	0,13 А (~220 В)
Нагреватель монтажной пластины	20 Вт, ~220 В
Обогреватель под стеклом	2 Вт, включён постоянно
Полезный объём	175x65x50 мм
Вес в сборе	1,5 кг

L210-12VГермокожух 210 без блока питания камеры: камера питается тем же напряжением, что и кожух, через помехоподавляющий фильтр.

Питание кожуха и камеры	=12 В
Макс. мощность (с камерой)	12 Вт
Макс. ток (с камерой)	1,0 А (=12 В)
Нагреватель монтажной пластины	5 Вт, =12 В
Обогреватель под стеклом	1 Вт, включён постоянно
Полезный объём	175x65x50 мм
Вес в сборе	1,5 кг

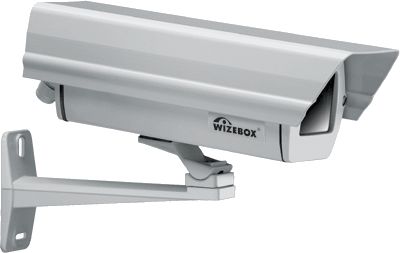

L210-24VГермокожух 210 без блока питания камеры: камера питается тем же напряжением, что и кожух, через помехоподавляющий фильтр.

Питание кожуха и камеры	~24 В (безопасное напряжение)
Макс. мощность (с камерой)	28 Вт
Макс. ток (с камерой)	1,2 А (~24 В)
Нагреватель монтажной пластины	20 Вт, ~24 В
Обогреватель под стеклом	2 Вт, включён постоянно
Полезный объём	175x65x50 мм
Вес в сборе	1,5 кг

LS210Гермокожух 210 со встроенным источником питания камеры и гальванической (трансформаторной) развязкой.

Питание кожуха	~220 В±10%
Питание камеры (выбирается одно)	~24 В±10% (150 мА max) или =12 В±10% (300 мА max)
Макс. мощность (с камерой)	29 Вт
Макс. ток (с камерой)	0,13 А (~220 В)
Нагреватель монтажной пластины	20 Вт, питание ~220 В
Обогреватель под стеклом	2 Вт, включён постоянно
Полезный объём	160x65x50 мм
Вес в сборе	1,7 кг

LS210-24VГермокожух 210 со встроенным источником питания камеры и гальванической (трансформаторной) развязкой.

Питание кожуха	~24 В±10% (безопасное напряжение)
Питание камеры (выбирается одно)	~24 В±10% (150 мА max) или =12 В±10% (300 мА max)
Макс. мощность (с камерой)	29 Вт
Макс. ток (с камерой)	1,2 А (~24 В)
Нагреватель монтажной пластины	20 Вт, питание ~24 В
Обогреватель под стеклом	2 Вт, включён постоянно
Полезный объём	160x65x50 мм
Вес в сборе	1,7 кг

Как это работает и подключается

Кожух греется автоматически: биметаллическое термореле включает нагреватель монтажной пластины при +10 °C и выключает при +20 °C.
Дополнительный нагреватель под стеклом включён постоянно (2 Вт; в исполнении =12 В — 1 Вт).
В моделях L питание камеры идёт через помехоподавляющий фильтр тем же напряжением, что и питание кожуха. В моделях LS камера питается от встроенного источника с гальванической развязкой.
Класс защиты IP66; корпус — экструзионный алюминий и литьё алюминия под давлением; стекло специальное полированное, без оптических искажений; крепёж — оцинкованная сталь; прокладки — пенополипропилен; кабельные вводы — полиамид.

Монтаж

Кабели питания и видеосигнала заводятся через два кабельных ввода из комплекта; диаметр кабеля для подключения — 4-8 мм.
Кронштейн с винтами крепления кожуха входит в комплект; максимальная нагрузка на кронштейн — 25 кг с коэффициентом запаса 2,6.
В комплекте для установки камеры: изоляционная втулка (в LS — изолирующая шайба), регулировочная прокладка, винт крепления телекамеры; также солнцезащитный козырёк, силикагель (2), запасная герметизирующая прокладка, краткая инструкция, гарантийный талон, сертификат.
Настенный кронштейн MB20 на сайте указан для термокожухов серии 210. Крепление на столб, угол здания и навес — отдельные кронштейны и монтажные адаптеры WIZEBOX.
Возможна покраска в любой цвет по шкале RAL; стандартный цвет — светло-серый (RAL 7035).

Примеры

Камера на улице в умеренном климате

Кожух защищает камеру с фиксированным или вариообъективом от неблагоприятных воздействий окружающей среды; рабочий диапазон –30…+40 °C, класс защиты IP66.

Камера на 12 или 24 В без отдельного БП

В LS210 стоит встроенный источник питания камеры: на выходе выбирается ~24 В или =12 В, питание самого кожуха — ~220 В (LS210) или ~24 В (LS210-24V).

Частые вопросы

Чем L отличается от LS?

В L камера питается напрямую через помехоподавляющий фильтр; в LS — встроенный источник питания камеры с гальванической развязкой (выход ~24 В или =12 В на выбор). Полезный объём LS 160x65x50 мм против 175x65x50 мм у L.

Какие температуры выдерживает?

Рабочий диапазон –30…+40 °C, класс защиты IP66.

Какой вес кожуха?

1,5 кг для L и 1,7 кг для LS в сборе.

Нюансы и грабли

Напряжение в названии — это питание кожуха и (для L) камеры одновременно: камера в L210-12V должна питаться от =12 В, в L210-24V — от ~24 В, в L210 — от ~220 В. Камере на другое напряжение нужен LS.
В LS от встроенного источника используется один из выходов: либо ~24 В (150 мА max), либо =12 В (300 мА max). Сверьте ток камеры с этими пределами.
Ток кожуха при ~24 В — до 1,2 А; при =12 В (с камерой) — до 1 А. Источник питания считайте с запасом по этим значениям.
Не путайте L и LS: у LS меньше полезный объём и больше вес, чем у L той же серии.
Страница L210 перечисляет также LS210-9V и LS210-24/9V; данных по ним в тексте нет, в карточку они не вошли.

Документация

WIZEBOX — страницы изделий на сайте производителя (http://www.wizebox.ru/catalog/…) и страницы L210-12V, L210-24V, LS210, LS210-24V из папок wizebox-l210-24v, wizebox-ls210, wizebox-ls210-24v
