WIZEBOX · кронштейн для крепления термокожухов к верхней части навеса, карниза, крыши

WIZEBOX MBR1 и MBR2 — кронштейны для крыш под один или два термокожуха

Кронштейны для крепления термокожухов к верхней части навесов, карнизов, крыш с парапетами высотой до 300 мм: MBR1 — на один кожух, MBR2 — на два; нагрузка 25 кг.

Модели семейства

MBR1Для одного термокожуха.

Допустимая нагрузка	25 кг
Поворот в горизонтальной плоскости	+180°..–180°
Поворот в вертикальной плоскости	+30°..–60°
Парапет	высотой до 300 мм

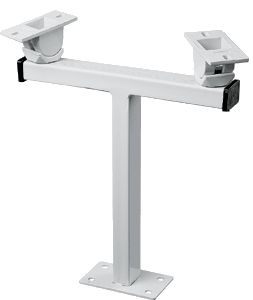

MBR2Для двух термокожухов.

Допустимая нагрузка	25 кг
Поворот в горизонтальной плоскости	+180°..–180°
Поворот в вертикальной плоскости	+30°..–60°
Парапет	высотой до 300 мм

Как это работает и подключается

Положение кожуха выбирается шарнирным соединением, которое фиксируется одним болтом: по горизонтали +180°..–180°, по вертикали +30°..–60°.

Монтаж

Кронштейн рассчитан на крепление к верхней части навесов, карнизов, крыш с парапетами высотой до 300 мм.
Допустимая нагрузка — 25 кг; для MBR2 она указана такой же, хотя кожухов два.

Примеры

Камера на козырьке над входом

Кожух встаёт на верхнюю часть навеса или карниза; положение выбирается шарниром и фиксируется одним болтом.

Частые вопросы

Чем MBR1 отличается от MBR2?

MBR1 держит один термокожух, MBR2 — два; остальные параметры на странице совпадают.

Какой угол поворота?

+180°..–180° по горизонтали и +30°..–60° по вертикали.

Нюансы и грабли

Нагрузка 25 кг указана и для MBR1, и для MBR2: два тяжёлых кожуха на MBR2 проверяйте по суммарному весу.
Парапет выше 300 мм страница не предусматривает.

Документация

WIZEBOX — страницы изделий на сайте производителя (http://www.wizebox.ru/catalog/view/productdetails/virtuemart_product_id/192/virtuemart_category_id/27 и http://www.wizebox.ru/catalog/view/productdetails/virtuemart_product_id/193/virtuemart_category_id/27)
