WIZEBOX SV26 / SV26P — термокожухи серии 260 с передатчиком по витой паре
Термокожухи серии 260 для камеры с фиксированным или вариообъективом: обогрев, встроенный источник питания, IP66. Передатчик видео по витой паре или грозозащита.
Модели семейства

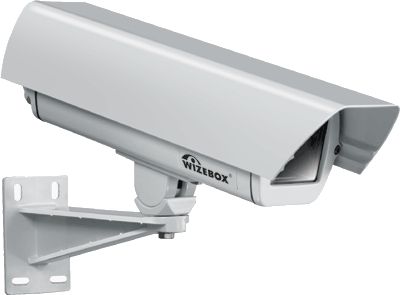

SV26-03/04Холодный климат (STANDARD). Передатчик и приёмник видеосигнала по витой паре до 1500 м, с защитой линии от повреждения высоким напряжением.
| Полезный объём | 160x73x66 мм |
| Температура эксплуатации | от –52 до +40 °C |
| Макс. мощность с камерой | 19 Вт |
| Макс. ток с камерой | 0,08 A (~220 В); 0,7 A (~24 В) |
| Вес в сборе | 3,5 кг |
| Передача видео | до 1500 м, защита линии от высокого напряжения есть |
SV26-03/04MХолодный климат (STANDARD). Передатчик и приёмник видеосигнала по витой паре до 1000 м, защиты линии от высокого напряжения нет.
| Полезный объём | 170x73x66 мм |
| Температура эксплуатации | от –52 до +40 °C |
| Макс. мощность с камерой | 17 Вт |
| Макс. ток с камерой | 0,08 A (~220 В); 0,7 A (~24 В) |
| Вес в сборе | 3,5 кг |
| Передача видео | до 1000 м, защиты линии нет |
SV26-03/04NRХолодный климат (STANDARD). Передатчик видеосигнала по витой паре до 1500 м с защитой линии; приёмник в комплект поставки не входит.
| Полезный объём | 160x73x66 мм |
| Температура эксплуатации | от –52 до +40 °C |
| Макс. мощность с камерой | 19 Вт |
| Макс. ток с камерой | 0,08 A (~220 В); 0,7 A (~24 В) |
| Вес в сборе | 3,5 кг |
| Передача видео | до 1500 м, защита линии есть; только передатчик |
SV26-03/04MNRХолодный климат (STANDARD). Передатчик видеосигнала по витой паре до 1000 м, защиты линии нет; приёмник в комплект не входит.
| Полезный объём | 170x73x66 мм |
| Температура эксплуатации | от –52 до +40 °C |
| Макс. мощность с камерой | 17 Вт |
| Макс. ток с камерой | 0,08 A (~220 В); 0,7 A (~24 В) |
| Вес в сборе | 3,5 кг |
| Передача видео | до 1000 м, защиты линии нет; только передатчик |
SV26-08Холодный климат (STANDARD). Вместо передатчика — устройство защиты от грозовых разрядов и высоковольтных импульсных помех.
| Полезный объём | 170x73x66 мм |
| Температура эксплуатации | от –52 до +40 °C |
| Макс. мощность с камерой | 17 Вт |
| Макс. ток с камерой | 0,08 A (~220 В); 0,7 A (~24 В) |
| Вес в сборе | 3,5 кг |
| Грозозащита | полоса 50 Гц – 7 МГц, спад 3 дБ на 6 МГц, макс. входной сигнал 10 В, срабатывание от 11 В за 15 нс, импульсный ток 200 А (11–90 В) и 10 000 А (свыше 90 В), рабочий диапазон от –40 до +50 °C |
SV26P-03/04Экстремально холодный климат (SPECIAL). Передатчик и приёмник видеосигнала по витой паре до 1500 м, с защитой линии от повреждения высоким напряжением.
| Полезный объём | 160x73x66 мм |
| Температура эксплуатации | от –65 до +40 °C |
| Макс. мощность с камерой | 22 Вт |
| Макс. ток с камерой | 0,10 A (~220 В); 0,9 A (~24 В) |
| Вес в сборе | 3,5 кг |
| Передача видео | до 1500 м, защита линии от высокого напряжения есть |
SV26P-03/04MЭкстремально холодный климат (SPECIAL). Передатчик и приёмник видеосигнала по витой паре до 1000 м, защиты линии от высокого напряжения нет.
| Полезный объём | 170x73x66 мм |
| Температура эксплуатации | от –65 до +40 °C |
| Макс. мощность с камерой | 22 Вт |
| Макс. ток с камерой | 0,10 A (~220 В); 0,9 A (~24 В) |
| Вес в сборе | 3,5 кг |
| Передача видео | до 1000 м, защиты линии нет |
SV26P-03/04NRЭкстремально холодный климат (SPECIAL). Передатчик видеосигнала по витой паре до 1500 м с защитой линии; приёмник в комплект поставки не входит.
| Полезный объём | 160x73x66 мм |
| Температура эксплуатации | от –65 до +40 °C |
| Макс. мощность с камерой | 22 Вт |
| Макс. ток с камерой | 0,10 A (~220 В); 0,9 A (~24 В) |
| Вес в сборе | 3,5 кг |
| Передача видео | до 1500 м, защита линии есть; только передатчик |
SV26P-03/04MNRЭкстремально холодный климат (SPECIAL). Передатчик видеосигнала по витой паре до 1000 м, защиты линии нет; приёмник в комплект не входит.
| Полезный объём | 170x73x66 мм |
| Температура эксплуатации | от –65 до +40 °C |
| Макс. мощность с камерой | 22 Вт |
| Макс. ток с камерой | 0,10 A (~220 В); 0,9 A (~24 В) |
| Вес в сборе | 3,5 кг |
| Передача видео | до 1000 м, защиты линии нет; только передатчик |
SV26P-08Экстремально холодный климат (SPECIAL). Вместо передатчика — устройство защиты от грозовых разрядов и высоковольтных импульсных помех.
| Полезный объём | 170x73x66 мм |
| Температура эксплуатации | от –65 до +40 °C |
| Макс. мощность с камерой | 22 Вт |
| Макс. ток с камерой | 0,10 A (~220 В); 0,9 A (~24 В) |
| Вес в сборе | 3,5 кг |
| Грозозащита | полоса 50 Гц – 7 МГц, спад 3 дБ на 6 МГц, макс. входной сигнал 10 В, срабатывание от 11 В за 15 нс, импульсный ток 200 А (11–90 В) и 10 000 А (свыше 90 В), рабочий диапазон от –40 до +50 °C |
Как это работает и подключается
- Термокожух защищает телекамеру с фиксированным или вариообъективом от неблагоприятных воздействий окружающей среды в условиях холодного климата; класс защиты IP66 (полная защита от пыли, защита от водяных струй любой направленности).
- Обогреватель включается и выключается оптореле по электронному термодатчику. Питание на камеру подаётся только после предварительного прогрева, температура контролируется непосредственно у камеры. Внутри встроенный источник питания камеры с трансформаторной гальванической развязкой.
- Серия 260: корпус — экструзионный алюминий и литьё алюминия под давлением, окраска порошковая полиэфирная светло-серая (RAL 7035), возможна покраска в любой цвет по шкале RAL. Крепёж — нержавеющая сталь, прокладки — Армлен.
- Обозначения по тексту страниц: P — тип SPECIAL (экстремально холодный климат, от –65 °C, обогрев стекла по периметру), без P — тип STANDARD (от –52 °C). 03/04 и 08 различаются тем, что стоит на видеовыходе: передатчик по витой паре (производитель — СПЕЦВИДЕОПРОЕКТ) или устройство грозозащиты. Суффикс M — передатчик на 1000 м без защиты линии; суффикс NR — приёмника в комплекте нет.
Монтаж
- Питание на кожух: ~220 В или ~24 В. Источник питания камеры: вход ~24 В ±10% или ~220 В ±10%, выход на камеру — ~24 В ±10% (400 мА max) или =12 В ±10% (у STANDARD 350 мА max, у SPECIAL 400 мА max), выбирается пользователем.
- Диаметр кабелей для подключения — 4–8 мм. Максимальная нагрузка на кронштейн — 50 кг с коэффициентом запаса 2,6.
- В комплекте: корпус с блоком нагревателей, термодатчиком, блоком управления и источником питания; солнцезащитный козырёк; кабельные вводы для питания и вывода видеосигнала (2); изоляционная втулка; изолирующая шайба; регулировочные прокладки (4); винты крепления телекамеры разной длины (3); винт крепления блока нагревателей с термодатчиком; кронштейн с винтами; монтажный ключ; силикагель (2); инструкция по эксплуатации и сборке; гарантийный талон; сертификат. В исполнениях 03/04 добавляется передатчик (у исполнений без NR — ещё и приёмник), в 08 — устройство грозозащиты.
- Кабельные вводы: у STANDARD из полиамида, у SPECIAL из латуни.
Примеры
Камера снаружи, видео по витой паре до 1500 м
SV26-03/04 (или SV26P-03/04 для экстремально холодного климата): передатчик внутри кожуха, приёмник в комплекте, линия защищена от повреждения высоким напряжением.
Линия короче, защита линии не нужна
Исполнения с суффиксом M: дальность до 1000 м, защиты линии от высокого напряжения нет.
Видео идёт по своему кабелю, нужна только грозозащита
SV26-08 или SV26P-08: вместо передатчика установлено устройство защиты от грозовых разрядов и высоковольтных импульсных помех.
Мороз ниже –52 °C
Исполнения SV26P (SPECIAL): рабочий диапазон от –65 до +40 °C, дополнительно греется стекло.
Частые вопросы
Чем отличаются SV26 и SV26P?
SV26 — тип STANDARD, диапазон от –52 до +40 °C, 19 Вт (17 Вт у M и 08); SV26P — тип SPECIAL, от –65 до +40 °C, 22 Вт, с дополнительным обогревом стекла.
Что значит суффикс NR?
В комплект поставки таких исполнений не входит приёмник видеосигнала по витой паре — только передатчик.
Какая дальность передачи видео?
До 1500 м у исполнений 03/04 и 03/04NR (с защитой линии от повреждения высоким напряжением) и до 1000 м у исполнений M и MNR (без защиты линии).
Нюансы и грабли
- Полезный объём зависит от исполнения: 160x73x66 мм у базового и NR, 170x73x66 мм у M, MNR и 08. Камеру сверяйте с объёмом именно своего исполнения.
- У исполнений NR и MNR приёмник в комплект не входит — в комплекте только передатчик. Приёмник на посту нужно иметь отдельно.
- Исполнения M дают до 1000 м и не имеют защиты линии видеосигнала от повреждения высоким напряжением; с защитой линии (до 1500 м) — только 03/04 и 03/04NR.
- Выход источника питания для камеры ограничен 400 мА (у STANDARD при =12 В — 350 мА). Мощность кожуха вместе с камерой — до 17–22 Вт в зависимости от исполнения; камеру подбирайте по току и мощности.
- Обогреватель камеры включается при +4 °C и выключается при +6 °C: у STANDARD 4 Вт, у SPECIAL 6 Вт; у SPECIAL ещё обогреватель стекла 2 Вт, включён постоянно.
- Габаритные размеры кожуха на странице приведены рисунком, в текстовой части — только приведённый полезный объём.
