WIZEBOX SVS21 / SVS21L — компактные термокожухи серии 210 с термореле

Компактные термокожухи серии 210 для камеры с фиксированным или вариообъективом: нагреватель с биметаллическим термореле, IP66, от –30 до +40 °C.

Термокожухи WIZEBOX SVS21 / SVS21L — серия 210

Модели семейства

SVS21Вход ~220 В, встроенный источник питания камеры с трансформаторной развязкой.
SVS21
Полезный объём160x65x50 мм
Вход кожуха~220 В
Макс. мощность / ток с камерой29 Вт / 0,13 А (~220 В)
Питание камеры~24 В ±10% (150 мА max) или =12 В ±10% (300 мА max), выбирается пользователем
Температура эксплуатацииот –30 до +40 °C
Вес в сборе1,7 кг
Нагрузка на кронштейн25 кг с коэффициентом запаса 2,6

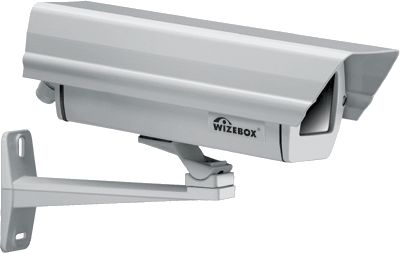

SVS21-24VБезопасное входное напряжение ~24 В, встроенный источник питания камеры.
SVS21-24V
Полезный объём160x65x50 мм
Вход кожуха~24 В
Макс. мощность / ток с камерой29 Вт / 1,2 А (~24 В)
Питание камеры~24 В ±10% (150 мА max) или =12 В ±10% (300 мА max), выбирается пользователем
Температура эксплуатацииот –30 до +40 °C
Вес в сборе1,7 кг
Нагрузка на кронштейн25 кг с коэффициентом запаса 2,6
SVS21LВход ~220 В, камера питается от того же напряжения через помехоподавляющий фильтр.
SVS21L
Полезный объём175x65x50 мм
Вход кожуха~220 В
Макс. мощность / ток с камерой28 Вт / 0,13 А (~220 В)
Питание камеры~220 В через помехоподавляющий фильтр
Температура эксплуатацииот –30 до +40 °C
Вес в сборе1,7 кг
Нагрузка на кронштейн25 кг с коэффициентом запаса 2,6
SVS21L-12VВход =12 В, камера питается от того же напряжения через фильтр.
SVS21L-12V
Полезный объём175x65x50 мм
Вход кожуха=12 В
Макс. мощность / ток с камерой12 Вт / 1,0 А (=12 В)
Питание камеры=12 В через помехоподавляющий фильтр
Обогреватель монтажной пластины5 Вт, включение/выключение +10 °C/+20 °C
Температура эксплуатацииот –30 до +40 °C
Вес в сборе1,7 кг
Нагрузка на кронштейн25 кг с коэффициентом запаса 2,6
SVS21L-24VВход ~24 В, камера питается от того же напряжения через фильтр.
SVS21L-24V
Полезный объём175x65x50 мм
Вход кожуха~24 В
Макс. мощность / ток с камерой28 Вт / 1,2 А (~24 В)
Питание камеры~24 В через помехоподавляющий фильтр
Температура эксплуатацииот –30 до +40 °C
Вес в сборе1,7 кг
Нагрузка на кронштейн25 кг с коэффициентом запаса 2,6

Как это работает и подключается

Монтаж

Примеры

Камера 12 В или 24 В, нужна гальваническая развязка

SVS21 или SVS21-24V: внутри источник питания камеры, выход ~24 В или =12 В на выбор.

Камера питается от сети 220 В

SVS21L: сеть ~220 В подаётся на камеру через помехоподавляющий фильтр.

Питание камеры и кожуха от низковольтного источника

SVS21L-12V (=12 В) или SVS21L-24V (~24 В): напряжение идёт на камеру через фильтр, обогрев от того же входа.

Частые вопросы

Чем SVS21L отличается от SVS21?

У SVS21 внутри источник питания камеры (полезный объём 160x65x50 мм), у SVS21L — помехоподавляющий фильтр, камера питается напряжением кожуха (175x65x50 мм).

Какой диапазон температур?

От –30 до +40 °C.

Как греется камера?

Нагреватель монтажной пластины с биметаллическим термореле (+10 °C / +20 °C) и дополнительный нагреватель стекла, включённый постоянно.
