WIZEBOX SVS26 — термокожухи серии 260 (STANDARD) с оптореле и встроенным питанием камеры
Термокожухи серии 260 для камеры с фиксированным или вариообъективом: нагреватель с оптореле и электронным термодатчиком, источник питания камеры, IP66, до –52 °C.
Модели семейства
SVS26Универсальный вход ~220 В или ~24 В, встроенный источник питания камеры.
| Полезный объём | 190x73x66 мм |
| Вход кожуха | ~220 В или ~24 В |
| Макс. мощность с камерой | 17 Вт |
| Макс. ток | 0,08 A (~220 В); 0,7 A (~24 В) |
| Питание камеры | ~24 В ±10% (400 мА max) или =12 В ±10% (400 мА max), выбирается пользователем |
| Температура эксплуатации | от –52 до +40 °C |
| Вес в сборе | 3,5 кг |
SVS26-12VВход =9..18 В, на камеру =12 В.
| Полезный объём | 200x73x66 мм |
| Вход кожуха | =9..18 В |
| Макс. мощность с камерой | 12,5 Вт |
| Макс. ток | 1,05 A (=12 В) |
| Питание камеры | =12 В ±10% (400 мА max) |
| Температура эксплуатации | от –52 до +40 °C |
| Вес в сборе | 3,2 кг |
SVS26-24VВход =18..36 В, на камеру =12 В.
| Полезный объём | 200x73x66 мм |
| Вход кожуха | =18..36 В |
| Макс. мощность с камерой | 12,5 Вт |
| Макс. ток | 0,52 A (=24 В) |
| Питание камеры | =12 В ±10% (400 мА max) |
| Температура эксплуатации | от –52 до +40 °C |
| Вес в сборе | 3,2 кг |

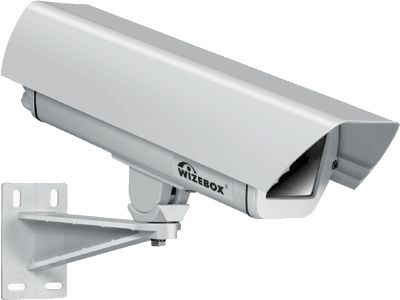

SVS26-42VВход ~42 В, выход источника питания камеры как у базового исполнения.
| Полезный объём | 190x73x66 мм |
| Вход кожуха | ~42 В ±10% |
| Макс. мощность с камерой | 17 Вт |
| Макс. ток | 0,4 A (~42 В) |
| Питание камеры | ~24 В ±10% (400 мА max) или =12 В ±10% (400 мА max), выбирается пользователем |
| Температура эксплуатации | от –52 до +40 °C |
| Вес в сборе | 3,5 кг |

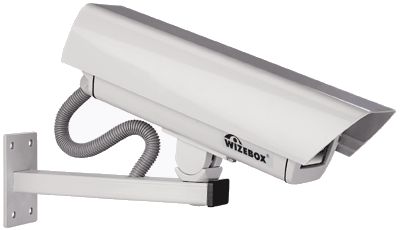

SVS26-mbsc25Базовое исполнение SVS26 с кронштейном с полускрытым каналом.
| Полезный объём | 190x73x66 мм |
| Вход кожуха | ~220 В или ~24 В |
| Кронштейн | с полускрытым каналом (mbsc25) |
SVS26-12V-mbsc25SVS26-12V с кронштейном с полускрытым каналом.
| Полезный объём | 200x73x66 мм |
| Вход кожуха | =9..18 В |
| Кронштейн | с полускрытым каналом (mbsc25) |
SVS26-42V-mbsc25SVS26-42V с кронштейном с полускрытым каналом.
| Полезный объём | 190x73x66 мм |
| Вход кожуха | ~42 В |
| Кронштейн | с полускрытым каналом (mbsc25) |
Как это работает и подключается
- Термокожух защищает телекамеру с фиксированным или вариообъективом от неблагоприятных воздействий окружающей среды в условиях холодного климата; класс защиты IP66 (полная защита от пыли, защита от водяных струй любой направленности).
- Нагреватель включается и выключается оптореле по электронному термодатчику. Питание на камеру подаётся только после предварительного прогрева («безаварийный режим включения камеры на морозе»), температура контролируется непосредственно у камеры. Гальваническая трансформаторная развязка по питанию, источник питания камеры встроен.
- Серия 260: корпус — экструзионный алюминий и литьё алюминия под давлением, окраска порошковая светло-серая (RAL 7035), возможна покраска в любой цвет по шкале RAL. Крепёж — нержавеющая сталь, прокладки — Армлен, кабельные вводы — полиамид.
- Суффикс 12V, 24V, 42V — напряжение, подводимое к кожуху; суффикс mbsc25 — кронштейн с полускрытым каналом.
Монтаж
- Диаметр кабелей для подключения — 4–8 мм. Максимальная нагрузка на кронштейн — 50 кг с коэффициентом запаса 2,6.
- Обогреватель камеры: 4 Вт, включение +4 °C, выключение +6 °C.
- В комплекте: корпус с блоком нагревателей, термодатчиком, блоком управления и источником питания; солнцезащитный козырёк; кабельные вводы для питания и вывода видеосигнала (2); изоляционная втулка; изолирующая шайба; регулировочные прокладки (4); винты крепления телекамеры разной длины (3); винт крепления блока нагревателей с термодатчиком; кронштейн с винтами; монтажный ключ; силикагель (2); инструкция по эксплуатации и сборке; гарантийный талон; сертификат.
- У исполнений mbsc25 в комплекте кронштейн с полускрытым каналом.
Примеры
Питание кожуха от сети ~220 В или ~24 В
SVS26: универсальный вход, внутри источник питания камеры (~24 В или =12 В на выбор).
Питание от аккумулятора или блока =12 В
SVS26-12V: вход =9..18 В, на камеру =12 В.
Питание =24 В
SVS26-24V: вход =18..36 В, на камеру =12 В.
Длинная линия питания на ~42 В
SVS26-42V: вход ~42 В ±10%.
Частые вопросы
Чем SVS26 отличается от SVS32?
Размером: полезный объём SVS26 — 190x73x66 мм, вес в сборе 3,5 кг; электрические параметры базового исполнения в тексте совпадают.
Какой диапазон температур?
От –52 до +40 °C.
Что значит mbsc25?
Комплект с кронштейном с полускрытым каналом (на странице — «кронштейн с полускрытым каналом»).
Нюансы и грабли
- Полезный объём зависит от входного напряжения: у базового и 42V — 190x73x66 мм, у 12V и 24V — 200x73x66 мм; вес в сборе у 12V и 24V меньше (3,2 кг против 3,5 кг).
- У SVS26-24V на странице вход кожуха указан =18..36 В, а вход источника питания в таблице — =9..36 В. Ориентируйтесь на более строгое =18..36 В.
- У 12V и 24V выход источника питания камеры — только =12 В (400 мА max), ~24 В в этих исполнениях нет; у базового и 42V — ~24 В или =12 В по выбору.
- Мощность кожуха вместе с камерой: 17 Вт у базового и 42V, 12,5 Вт у 12V и 24V; токи у исполнений разные — блок питания кожуха считайте по своему исполнению.
- Габаритные размеры кожуха на странице приведены рисунком, в текстовой части — только приведённый полезный объём.
