WIZEBOX SVS26P — термокожухи серии 260 (SPECIAL) для экстремально холодного климата
Термокожухи серии 260 для камеры с фиксированным или вариообъективом в экстремально холодном климате: от –65 до +40 °C, обогрев камеры и стекла, IP66.
Модели семейства
SVS26PУниверсальный вход ~220 В или ~24 В, встроенный источник питания камеры.
| Полезный объём | 190x73x66 мм |
| Вход кожуха | ~220 В или ~24 В |
| Макс. мощность с камерой | 22 Вт |
| Макс. ток | 0,10 A (~220 В); 0,9 A (~24 В) |
| Питание камеры | ~24 В ±10% (400 мА max) или =12 В ±10% (400 мА max) |
| Температура эксплуатации | от –65 до +40 °C |
| Вес в сборе | 3,5 кг |
SVS26P-12VВход =9..18 В, на камеру =12 В.
| Полезный объём | 200x73x66 мм |
| Вход кожуха | =9..18 В |
| Макс. мощность с камерой | 17,5 Вт |
| Макс. ток | 1,45 A (=12 В) |
| Питание камеры | =12 В ±10% (400 мА max) |
| Температура эксплуатации | от –65 до +40 °C |
| Вес в сборе | 3,2 кг |
SVS26P-24VВход =18..36 В, на камеру =12 В.
| Полезный объём | 200x73x66 мм |
| Вход кожуха | =18..36 В |
| Макс. мощность с камерой | 17,5 Вт |
| Макс. ток | 0,73 A (=24 В) |
| Питание камеры | =12 В ±10% (400 мА max) |
| Температура эксплуатации | от –65 до +40 °C |
| Вес в сборе | 3,2 кг |

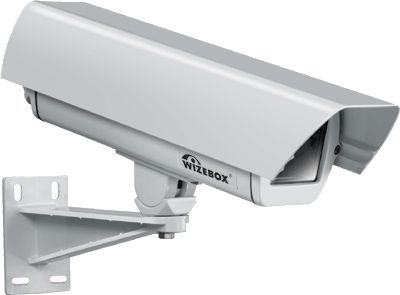

SVS26P-42VВход ~42 В, выход источника питания камеры как у базового исполнения.
| Полезный объём | 190x73x66 мм |
| Вход кожуха | ~42 В ±10% |
| Макс. мощность с камерой | 22 Вт |
| Макс. ток | 0,6 A (~42 В) |
| Питание камеры | ~24 В ±10% (400 мА max) или =12 В ±10% (400 мА max) |
| Температура эксплуатации | от –65 до +40 °C |
| Вес в сборе | 3,5 кг |
Как это работает и подключается
- Термокожух типа SPECIAL защищает телекамеру с фиксированным или вариообъективом от неблагоприятных воздействий окружающей среды в условиях экстремально холодного климата; класс защиты IP66 (полная защита от пыли, защита от водяных струй любой направленности).
- Нагреватель включается и выключается оптореле по электронному термодатчику; питание на камеру подаётся только после предварительного прогрева. Стекло греется непосредственно по периметру отдельным нагревателем. Гальваническая трансформаторная развязка по питанию, встроенный источник питания камеры.
- Серия 260: корпус — экструзионный алюминий и литьё алюминия под давлением, окраска порошковая светло-серая (RAL 7035), возможна покраска в любой цвет по шкале RAL. Крепёж — нержавеющая сталь, прокладки — Армлен, кабельные вводы — латунь.
Монтаж
- Диаметр кабелей для подключения — 4–8 мм. Максимальная нагрузка на кронштейн — 50 кг с коэффициентом запаса 2,6.
- Обогреватель камеры: 6 Вт, включение +4 °C, выключение +6 °C. Обогреватель стекла: 2 Вт, включён постоянно.
- В комплекте: корпус с блоком нагревателей, термодатчиком, блоком управления и источником питания; солнцезащитный козырёк; кабельные вводы для питания и вывода видеосигнала (2); изоляционная втулка; изолирующая шайба; регулировочные прокладки (4); винты крепления телекамеры разной длины (3); винт крепления блока нагревателей с термодатчиком; кронштейн с винтами; монтажный ключ; силикагель (2); инструкция по эксплуатации и сборке; гарантийный талон; сертификат.
Примеры
Экстремальный мороз, питание ~220 В или ~24 В
SVS26P: универсальный вход, диапазон от –65 до +40 °C.
Питание =12 В
SVS26P-12V: вход =9..18 В, на камеру =12 В.
Питание =24 В
SVS26P-24V: вход =18..36 В, на камеру =12 В.
Питание ~42 В
SVS26P-42V: вход ~42 В ±10%.
Частые вопросы
Чем SVS26P отличается от SVS26?
SVS26P — тип SPECIAL: от –65 до +40 °C, мощность 22 Вт (у SVS26 — 17 Вт), обогреватель камеры 6 Вт и отдельный обогрев стекла; кабельные вводы из латуни.
Какие входные напряжения бывают?
~220 В или ~24 В (базовое), =9..18 В (12V), =18..36 В (24V), ~42 В (42V).
Нюансы и грабли
- Полезный объём у базового и 42V — 190x73x66 мм, у 12V и 24V — 200x73x66 мм; вес у 12V и 24V меньше (3,2 кг против 3,5 кг).
- У 12V и 24V выход источника питания камеры — только =12 В (400 мА max); ~24 В доступно только у базового исполнения и 42V.
- Мощность кожуха вместе с камерой — 22 Вт у базового и 42V, 17,5 Вт у 12V и 24V; токи разные — источник питания кожуха считайте по своему исполнению.
- Стекло греется постоянно (2 Вт), обогреватель камеры — по термодатчику (+4 °C / +6 °C).
- Габаритные размеры кожуха на странице приведены рисунком, в текстовой части — только приведённый полезный объём.
