WIZEBOX SVS26PAV — термокожухи серии 260 для мегапиксельных IP-камер Arecont Vision и Computar
Термокожухи серии 260 для мегапиксельных IP-камер Arecont Vision или Computar в экстремально холодном климате: от –55 до +40 °C, питание камеры =15 В, IP66.
Модели семейства
SVS26PAVУниверсальный вход ~220 В или ~24 В, на камеру =15 В.
| Полезный объём | 190x73x66 мм |
| Вход кожуха | ~220 В или ~24 В |
| Макс. мощность с камерой | 22 Вт |
| Макс. ток | 0,10 A (~220 В); 0,9 A (~24 В) |
| Питание камеры | =15 В ±10% (400 мА max) |
| Температура эксплуатации | от –55 до +40 °C |
| Вес в сборе | 3,5 кг |
SVS26PAV-12VВход =9..18 В, на камеру =15 В.
| Полезный объём | 200x73x66 мм |
| Вход кожуха | =9..18 В |
| Макс. мощность с камерой | 19 Вт |
| Макс. ток | 1,45 A (=12 В) |
| Питание камеры | =15 В ±10% (400 мА max) |
| Температура эксплуатации | от –55 до +40 °C |
| Вес в сборе | 3,2 кг |

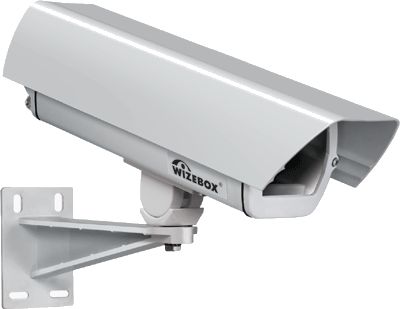

SVS26PAV-42VВход ~42 В, на камеру 15 В (в тексте страницы знак напряжения указан как ~).
| Полезный объём | 190x73x66 мм |
| Вход кожуха | ~42 В ±10% |
| Макс. мощность с камерой | 22 Вт |
| Макс. ток | 0,6 A (~42 В) |
| Питание камеры | 15 В ±10% (400 мА max) |
| Температура эксплуатации | от –55 до +40 °C |
| Вес в сборе | 3,5 кг |
Как это работает и подключается
- Термокожух типа IP защищает мегапиксельную IP-камеру Arecont Vision или Computar от неблагоприятных воздействий окружающей среды в условиях экстремально холодного климата; класс защиты IP66 (полная защита от пыли, защита от водяных струй любой направленности).
- Нагреватель включается и выключается оптореле по электронному термодатчику; питание на камеру подаётся только после предварительного прогрева. Стекло греется непосредственно. Гальваническая трансформаторная развязка по питанию, встроенный источник питания камеры.
- Серия 260: корпус — экструзионный алюминий и литьё алюминия под давлением, окраска порошковая светло-серая (RAL 7035), возможна покраска в любой цвет по шкале RAL. Крепёж — нержавеющая сталь, прокладки — Армлен.
Монтаж
- Диаметр кабелей для подключения — 4–8 мм. Максимальная нагрузка на кронштейн — 50 кг с коэффициентом запаса 2,6.
- Обогреватель камеры: 6 Вт, включение +4 °C, выключение +6 °C. Обогреватель стекла: 2 Вт, включён постоянно.
- В комплекте: корпус с блоком нагревателей, термодатчиком, блоком управления и источником питания; солнцезащитный козырёк; кабельные вводы для питания и вывода видеосигнала (2); изоляционная втулка; изолирующая шайба; регулировочные прокладки (4); винты крепления телекамеры разной длины (3); винт крепления блока нагревателей с термодатчиком; кронштейн с винтами; монтажный ключ; силикагель (2); инструкция по эксплуатации и сборке; гарантийный талон; сертификат.
Примеры
Мегапиксельная IP-камера Arecont Vision или Computar на морозе
SVS26PAV: внутри источник питания камеры =15 В, вход кожуха ~220 В или ~24 В.
Питание от =12 В
SVS26PAV-12V: вход =9..18 В.
Питание ~42 В
SVS26PAV-42V: вход ~42 В ±10%.
Частые вопросы
Для каких камер SVS26PAV?
Для мегапиксельных IP-камер Arecont Vision или Computar; тип кожуха — IP.
Чем отличается от SVS26P?
Камеру питает =15 В (400 мА max), диапазон от –55 до +40 °C, в названии PAV.
Нюансы и грабли
- Камера получает =15 В (400 мА max) — не 12 В. Убедитесь, что IP-камера рассчитана на такое питание.
- У SVS26PAV-42V на странице выход источника камеры записан как «~15 В» — по смыслу это, вероятно, опечатка; уточняйте у производителя.
- Полезный объём у базового и 42V — 190x73x66 мм, у 12V — 200x73x66 мм; вес у 12V меньше (3,2 кг против 3,5 кг).
- Диапазон температур у этого типа — от –55 до +40 °C; он уже, чем у обычных исполнений SVS26P.
- Габаритные размеры кожуха на странице приведены рисунком, в текстовой части — только приведённый полезный объём.
