WIZEBOX THM32 — морские термокожухи из нержавеющей стали для камер и тепловизоров
Термокожухи из нержавеющей стали для морского климата и агрессивных сред: обогрев по оптореле, встроенное питание камеры, IP66; исполнения для тепловизоров (IR).
Модели семейства
THM32Базовое исполнение: вход ~220 В или ~24 В, на камеру ~24 В, =12 В или =9 В.
| Тип | MARINE |
| Полезный объём | Ø78Х255 мм |
| Вход кожуха | ~220 В или ~24 В |
| Питание камеры | ~24 В ±10%, =12 В ±10% или =9 В ±10% (по 400 мА max) |
| Макс. мощность с камерой | 22 Вт |
| Макс. ток | 0,10 A (~220 В); 0,9 A (~24 В) |
| Температура эксплуатации | от –40 до +40 °C (в шапке страницы +50) |
| Вес в сборе | 13 кг |
THM32H-220VУсиленный обогрев (монтажная пластина 20 Вт, обогрев стекла), вход ~220 В.
| Тип | MARINE |
| Полезный объём | Ø78Х235 мм |
| Вход кожуха | ~220 В |
| Питание камеры | ~24 В, =12 В или =9 В, ±10%, до 400 мА |
| Макс. мощность с камерой | 42 Вт (нагреватели 28 Вт) |
| Макс. ток | 0,19 A (~220 В) |
| Температура эксплуатации | от –60 до +40 °C (в шапке страницы +50) |
| Вес в сборе | 13 кг |
THM32H-24VТо же с входом ~24 В.
| Тип | MARINE |
| Полезный объём | Ø78Х235 мм |
| Вход кожуха | ~24 В |
| Питание камеры | ~24 В, =12 В или =9 В, ±10%, до 400 мА |
| Макс. мощность с камерой | 42 Вт (нагреватели 28 Вт) |
| Макс. ток | 1,75 A (~24 В) |
| Температура эксплуатации | от –60 до +40 °C (в шапке страницы +50) |
| Вес в сборе | 13 кг |

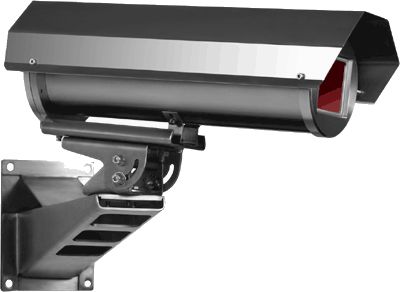

THM32-IRТепловизионное исполнение базового THM32: вход ~220 В или ~24 В.
| Тип | INFRARED — для тепловизора с фиксированным объективом |
| Полезный объём | Ø78Х255 мм |
| Вход кожуха | ~220 В или ~24 В |
| Макс. мощность с камерой | 22 Вт |
| Макс. ток | 0,10 A (~220 В); 0,9 A (~24 В) |
| Температура эксплуатации | от –40 до +40 °C |
| Вес в сборе | 13 кг |
| Смотровое стекло | прозрачное в области 7-14 мкм, пропускание 94% |
THM32H-220V-IRТепловизионное исполнение THM32H с входом ~220 В.
| Тип | INFRARED — для тепловизора с фиксированным объективом |
| Полезный объём | Ø78Х235 мм |
| Вход кожуха | ~220 В |
| Макс. мощность с камерой | 42 Вт |
| Макс. ток | 0,19 A (~220 В) |
| Температура эксплуатации | от –60 до +40 °C |
| Вес в сборе | 13 кг |
| Смотровое стекло | прозрачное в области 7-14 мкм, пропускание 94% |
THM32H-24V-IRТепловизионное исполнение THM32H с входом ~24 В.
| Тип | INFRARED — для тепловизора с фиксированным объективом |
| Полезный объём | Ø78Х235 мм |
| Вход кожуха | ~24 В |
| Макс. мощность с камерой | 42 Вт |
| Макс. ток | 1,75 A (~24 В) |
| Температура эксплуатации | от –60 до +40 °C |
| Вес в сборе | 13 кг |
| Смотровое стекло | прозрачное в области 7-14 мкм, пропускание 94% |
Как это работает и подключается
- Термокожух защищает телекамеру с фиксированным, вариообъективом или трансфокатором от неблагоприятных воздействий окружающей среды в условиях морского климата, химических производств и прочих агрессивных сред.
- Нагреватель включается и выключается оптореле по электронному термодатчику: нагреватель камеры 6 Вт включается при +4 °C, выключается при +6 °C. Питание на камеру подаётся только после предварительного прогрева («безаварийный режим включения на морозе»), температура контролируется непосредственно у камеры.
- У THM32 стекло обогревается постоянно включённым нагревателем 2 Вт. У THM32H дополнительно есть нагреватель монтажной пластины 20 Вт (включение +10 °C, выключение +20 °C, биметаллическое термореле).
- Гальваническая трансформаторная развязка по питанию, источник питания камеры встроен; на камеру выдаётся одно из напряжений на выбор пользователя.
Монтаж
- Диаметр кабелей для подключения — 6-10 мм. Максимальная нагрузка на кронштейн — 60 кг с коэффициентом запаса 2,6.
- Корпус и кронштейн — нержавеющая сталь 12Х18Н10Т, крепёж — нержавеющая сталь, кабельные вводы — латунь. Класс защиты IP66.
- В комплекте: корпус с блоком нагревателей, термодатчиком, блоком управления и источником питания; солнцезащитный козырёк; кабельные вводы для питания и вывода видеосигнала (2); монтажный комплект; настенный кронштейн; монтажный ключ; силикагель (2); инструкция по эксплуатации и сборке; гарантийный талон; сертификат.
Примеры
Камера на судне, в порту, на химическом производстве
THM32 / THM32H — корпус и кронштейн из нержавеющей стали 12Х18Н10Т, прокладки ТМКЩ.
Тепловизор с фиксированным объективом в агрессивной среде
THM32-IR, THM32H-220V-IR, THM32H-24V-IR — смотровое стекло прозрачно в области 7-14 мкм.
Сильные морозы
THM32H-220V и THM32H-24V: дополнительный нагреватель монтажной пластины 20 Вт и обогреватель стекла, диапазон до –60 °C.
Частые вопросы
Чем THM32H отличается от THM32?
Диапазоном до –60 °C, дополнительным нагревателем монтажной пластины 20 Вт, обогревателем стекла и суммарной мощностью нагревателей 28 Вт; вход у H-исполнений один (~220 В или ~24 В по названию), у базового — любой из двух.
Что значит IR в названии?
Исполнение для тепловизора с фиксированным объективом: смотровое стекло прозрачно в области 7-14 мкм, двухстороннее просветляющее покрытие даёт пропускание 94%.
Можно ли использовать базовые модели для тепловизоров?
На страницах THM32 и THM32H написано, что возможны модификации для защиты тепловизоров; готовые исполнения — THM32-IR и THM32H-…-IR.
Нюансы и грабли
- Расхождение внутри страницы: в шапке температурный режим THM32 — до +50 °C, а в разделе «Климатические параметры» рабочий диапазон –40…+40 °C. То же у THM32H (–60..+50 в шапке, –60…+40 в разделе). Для проекта берите +40 °C; +50 °C считайте предельным значением для кратковременных режимов.
- У THM32-IR в шапке стоит –40…+40 °C, то есть без расхождения; у THM32H-…-IR то же (–60…+40 °C).
- THM32H-24V и THM32H-24V-IR: в списке особенностей прокладки «из специальной авиационной резины», а в таблице материалов — ТМКЩ. У версий на ~220 В в обоих местах ТМКЩ. Материал прокладок у версий на ~24 В уточняйте у производителя, если он критичен.
- Полезный объём у THM32 — Ø78Х255 мм, у THM32H — Ø78Х235 мм; габариты кожуха на страницах только рисунком.
- Мощность и ток зависят от исполнения (22 Вт у базового и 42 Вт у H): блок питания линии считайте по своей модели. Ток на линии ~24 В многократно выше, чем на ~220 В: у H-24V он 1,75 A против 0,19 A у H-220V — учитывайте падение на длинной линии.
