WIZEBOX THM40 — морские термокожухи Ø105 из нержавеющей стали для камер с трансфокатором
Термокожухи Ø105 из нержавеющей стали для морского климата и агрессивных сред: THM40, усиленный обогрев THM40H и THM40HF с вентилятором против конденсата на стекле.
Модели семейства
THM40Базовое исполнение: вход ~220 В или ~24 В по выбору.
| Полезный объём | Ø105x340 мм |
| Вход кожуха | ~220 В или ~24 В |
| Питание камеры | ~24 В ±10% (400 мА max); =12 В ±10% (500 мА max); =9 В ±10% (500 мА max) |
| Макс. мощность с камерой | 22 Вт |
| Макс. ток | 0,1 A (~220 В); 0,9 A (~24 В) |
| Температура эксплуатации | от –40 до +40 °C (в шапке страницы +50) |
| Вес в сборе | 12,8 кг |

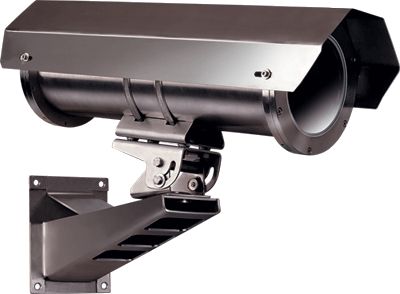

THM40H-220VУсиленный обогрев: нагреватель монтажной пластины и двухрежимный нагреватель стекла; вход ~220 В.
| Полезный объём | Ø105Х340 мм |
| Вход кожуха | ~220 В ±10% |
| Питание камеры | ~24 В ±10% (400 мА max); =12 В ±10% (500 мА max); =9 В ±10% (500 мА max) |
| Макс. мощность с камерой | 55 Вт |
| Макс. ток | 0,25 A (~220 В) |
| Нагреватели | камеры 6 Вт, монтажной пластины 20 Вт, стекла 4,5 Вт / 13,5 Вт |
| Температура эксплуатации | от –60 до +40 °C (в шапке страницы +50) |
THM40H-24VТо же с входом ~24 В.
| Полезный объём | Ø105Х340 мм |
| Вход кожуха | ~24 В ±10% |
| Питание камеры | ~24 В ±10% (400 мА max); =12 В ±10% (500 мА max); =9 В ±10% (500 мА max) |
| Макс. мощность с камерой | 55 Вт |
| Макс. ток | 2,3 A (~24 В) |
| Нагреватели | камеры 6 Вт, монтажной пластины 20 Вт, стекла 4,5 Вт / 13,5 Вт |
| Температура эксплуатации | от –60 до +40 °C (в шапке страницы +50) |
THM40HF-220VУкороченный корпус; вентилятор против конденсата на стекле; вход ~220 В.
| Полезный объём | Ø105Х270 мм |
| Вход кожуха | ~220 В ±10% |
| Питание камеры | ~24 В ±10% (400 мА max); =12 В ±10% (500 мА max); =9 В ±10% (500 мА max) |
| Макс. мощность с камерой | 66 Вт |
| Макс. ток | 0,30 A (~220 В) |
| Нагреватели | камеры 6 Вт (+4/+6 °C), монтажной пластины 20 Вт и стекла 4,5 Вт / 13,5 Вт (+10/+20 °C) |
| Температура эксплуатации | от –60 до +40 °C (в шапке страницы +50) |
THM40HF-24VТо же с входом ~24 В; ограничение на включение при сильном морозе.
| Полезный объём | Ø105Х270 мм |
| Вход кожуха | ~24 В ±10% |
| Питание камеры | ~24 В ±10%, =12 В ±10% или =9 В ±10% (по 400 мА max) |
| Макс. мощность с камерой | 55 Вт |
| Макс. ток | 2,3 A (~24 В) |
| Нагреватели | камеры 6 Вт, монтажной пластины 20 Вт, стекла 4,5 Вт / 13,5 Вт |
| Температура эксплуатации | от –60 до +40 °C (в шапке страницы +50) |
Как это работает и подключается
- Термокожух защищает телекамеру с фиксированным, вариообъективом или трансфокатором от неблагоприятных воздействий окружающей среды в условиях морского климата, химических производств и прочих агрессивных сред.
- Нагреватель камеры включается и выключается оптореле по электронному термодатчику (+4 °C / +6 °C). Питание на камеру подаётся только после предварительного прогрева («безаварийный режим включения на морозе»), температура контролируется непосредственно у камеры.
- Гальваническая трансформаторная развязка по питанию, встроенный источник питания камеры; на камеру выдаётся одно из напряжений (~24 В, =12 В или =9 В) на выбор пользователя.
Монтаж
- Диаметр кабелей для подключения — 6-10 мм. Максимальная нагрузка на кронштейн — 60 кг с коэффициентом запаса 2,6. Вес в сборе у THM40 — 12,8 кг.
- Класс защиты IP66 (полная защита от пыли, защита от водяных струй любой направленности). Корпус — нержавеющая сталь 12Х18Н10Т, крепёж — нержавеющая сталь, кабельные вводы — латунь.
- В комплекте у THM40: корпус с блоком нагревателей, термодатчиком, блоком управления и источником питания; солнцезащитный козырёк; кабельные вводы (2); изоляционная втулка; изолирующая шайба; регулировочные прокладки (4); винты крепления телекамеры разной длины (3); винт крепления блока нагревателей с термодатчиком; настенный кронштейн; монтажный ключ; силикагель (2); инструкция по эксплуатации и сборке; гарантийный талон; сертификат.
Примеры
Камера с трансфокатором на судне или химическом производстве
THM40 — корпус Ø105, материал корпуса нержавеющая сталь 12Х18Н10Т, прокладки ТМКЩ.
Север, сильные морозы
THM40H-220V / THM40H-24V: нагреватель монтажной пластины 20 Вт и двухрежимный обогрев стекла, диапазон до –60 °C.
Запотевание и конденсат на стекле
THM40HF-220V / THM40HF-24V: вентилятор уменьшает вероятность образования конденсата на стекле.
Частые вопросы
Чем THM40 отличается от THM32?
Корпусом: у THM40 полезный объём Ø105x340 мм, вес в сборе 12,8 кг, а у THM32 (отдельная карточка) — Ø78Х255 мм и 13 кг.
Что значит H и HF в названии?
H — усиленный обогрев (нагреватель монтажной пластины 20 Вт и двухрежимный нагреватель стекла 4,5 Вт / 13,5 Вт), диапазон до –60 °C. HF — то же плюс вентилятор, уменьшающий вероятность образования конденсата на стекле, и укороченный корпус Ø105Х270.
Какие напряжения выдаёт кожух на камеру?
Одно из ~24 В, =12 В или =9 В — выбирается пользователем.
Нюансы и грабли
- THM40HF-24V: по странице работа в заявленных климатических параметрах гарантируется только при включении термокожуха при температуре не ниже –25 °C и непрерывном поддержании во включённом состоянии при температуре ниже –25 °C. Отключать питание на морозе нельзя. Такого предупреждения нет на странице THM40HF-220V — при одинаковом корпусе относитесь к нему так же осторожно.
- Расхождение внутри страниц: в шапке температурный режим THM40 — до +50 °C, в разделе «Климатические параметры» — –40…+40 °C; у H-исполнений –60..+50 в шапке и –60…+40 в разделе. Для проекта берите +40 °C, +50 °C считайте кратковременным пределом.
- Выходной ток источника камеры: у THM40, THM40H и THM40HF-220V — 400 мА по ~24 В и 500 мА по =12 В и =9 В; у THM40HF-24V на странице указаны 400 мА по всем трём выходам.
- THM40H-24V: в особенностях прокладки «из специальной авиационной резины», в таблице материалов — ТМКЩ. Уточняйте материал прокладок, если это критично.
- Мощность и ток зависят от исполнения: 22 Вт у THM40, 55 Вт у H и HF-24V, 66 Вт у HF-220V. Рассчитывайте питание линии по своей модели, а не по базовой.
- Габариты кожуха на страницах приведены рисунком; в тексте — только полезный объём.
