WIZEBOX TNR32 — термокожухи для камер распознавания номерных знаков
Термокожухи TRAFFIC со светофильтром вместо стекла для систем распознавания номеров: обогрев по оптореле, встроенное питание камеры, IP66, до –65 °C.
Модели семейства
TNR32Вход ~220 В или ~24 В, на камеру ~24 В, =12 В или =9 В.
| Серия | TRAFFIC |
| Полезный объём | 250x73x66 мм |
| Вход кожуха | ~220 В или ~24 В |
| Питание камеры | ~24 В ±10%, =12 В ±10% или =9 В ±10% (по 400 мА max) |
| Макс. мощность с камерой | 22 Вт |
| Макс. ток | 0,10 A (~220 В); 0,9 A (~24 В) |
| Температура эксплуатации | от –65 до +40 °C |
| Вес в сборе | 3,8 кг |

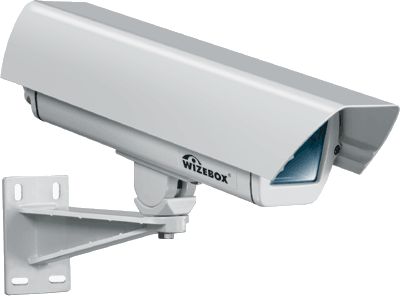

TNR32-12VВход =9..18 В, на камеру =12 В или =9 В.
| Серия | TRAFFIC |
| Полезный объём | 260x73x66 мм |
| Вход кожуха | =9..18 В |
| Питание камеры | =12 В ±10% или =9 В ±10% (по 400 мА max) |
| Макс. мощность с камерой | 17,5 Вт |
| Макс. ток | 1,45 A (=12 В) |
| Температура эксплуатации | от –65 до +40 °C |
| Вес в сборе | 3,8 кг |
Как это работает и подключается
- Кожух предназначен для систем видеонаблюдения с автоматическим распознаванием государственных номерных знаков. Для повышения надёжности считывания и распознавания в качестве смотрового окна применяется светофильтр, поглощающий область спектра 0,7 – 1,2 мкм.
- Нагреватель камеры (6 Вт) включается оптореле по электронному термодатчику при +4 °C и выключается при +6 °C; стекло обогревается по периметру постоянно включённым нагревателем 2 Вт. Питание на камеру подаётся только после предварительного прогрева («безаварийный режим включения на морозе»).
- Гальваническая трансформаторная развязка по питанию. Корпус — экструзионный алюминий и литьё алюминия под давлением, окраска порошковая светло-серая (RAL 7035), возможна покраска в любой цвет по шкале RAL.
Монтаж
- Диаметр кабелей для подключения — 4-8 мм. Максимальная нагрузка на кронштейн — 50 кг с коэффициентом запаса 2,6.
- Класс защиты IP66 (полная защита от пыли, защита от водяных струй любой направленности). Крепёж — нержавеющая сталь, прокладки — Армлен, кабельные вводы — латунь.
- В комплекте: корпус с блоком нагревателей, термодатчиком, блоком управления и источником питания; солнцезащитный козырёк; кабельные вводы для питания и вывода видеосигнала (2); изоляционная втулка; изолирующая шайба; регулировочные прокладки (4); винты крепления телекамеры разной длины (3); винт крепления блока нагревателей с термодатчиком; кронштейн с винтами; монтажный ключ; силикагель (2); инструкция по эксплуатации и сборке; гарантийный талон; сертификат.
Примеры
Въезд, шлагбаум, трасса: камера распознавания номерных знаков
В кожухе вместо стекла стоит светофильтр, поглощающий область спектра 0,7 – 1,2 мкм.
Питание от сети ~220 В или ~24 В
TNR32.
Питание от источника =9..18 В
TNR32-12V.
Частые вопросы
Зачем светофильтр вместо стекла?
Для повышения надёжности считывания и распознавания государственных номерных знаков светофильтр поглощает область спектра 0,7 – 1,2 мкм.
Какой диапазон температур?
От –65 до +40 °C.
Нюансы и грабли
- TNR32-12V: в шапке страницы напряжение, подводимое к кожуху, указано =9..18 В, а в списке особенностей — «=9..12В». Ориентируйтесь на более строгое значение — подавайте не выше 12 В, если нет подтверждения диапазона.
- Полезный объём у TNR32 — 250x73x66 мм, у TNR32-12V — 260x73x66 мм; у TNR32-12V ~24 В на камеру не выдаётся (только =12 В или =9 В).
- Светофильтр поглощает область 0,7 – 1,2 мкм, то есть часть ближнего ИК-диапазона: если камера работает с ИК-подсветкой, проверьте, что сигнал доходит до матрицы.
- Габариты кожуха на страницах приведены рисунком; в тексте — только полезный объём.
